Kommunikation
Öffnen Sie die Konfiguration der Kommunikation über und Kommunikation.
Von hier aus können Sie die Konfigurationseinstellungen der Kommunikationsschnittstellen Feldbus (falls einer angeschlossen ist), TCP/IP-Kommunikation und Extern ändern. Stellen Sie sicher, dass Ihre Konfigurationseinstellungen mit der Konfiguration der an EYE+ XTD angeschlossenen Geräte kompatibel sind. Sie müssen sich im selben Netzwerk befinden.
Bemerkung
Die auf dieser Seite angegebenen Ethernet-Verbindungen ändern sich je nach Revision Ihres EYE+ XTD Controller-Gehäuses.

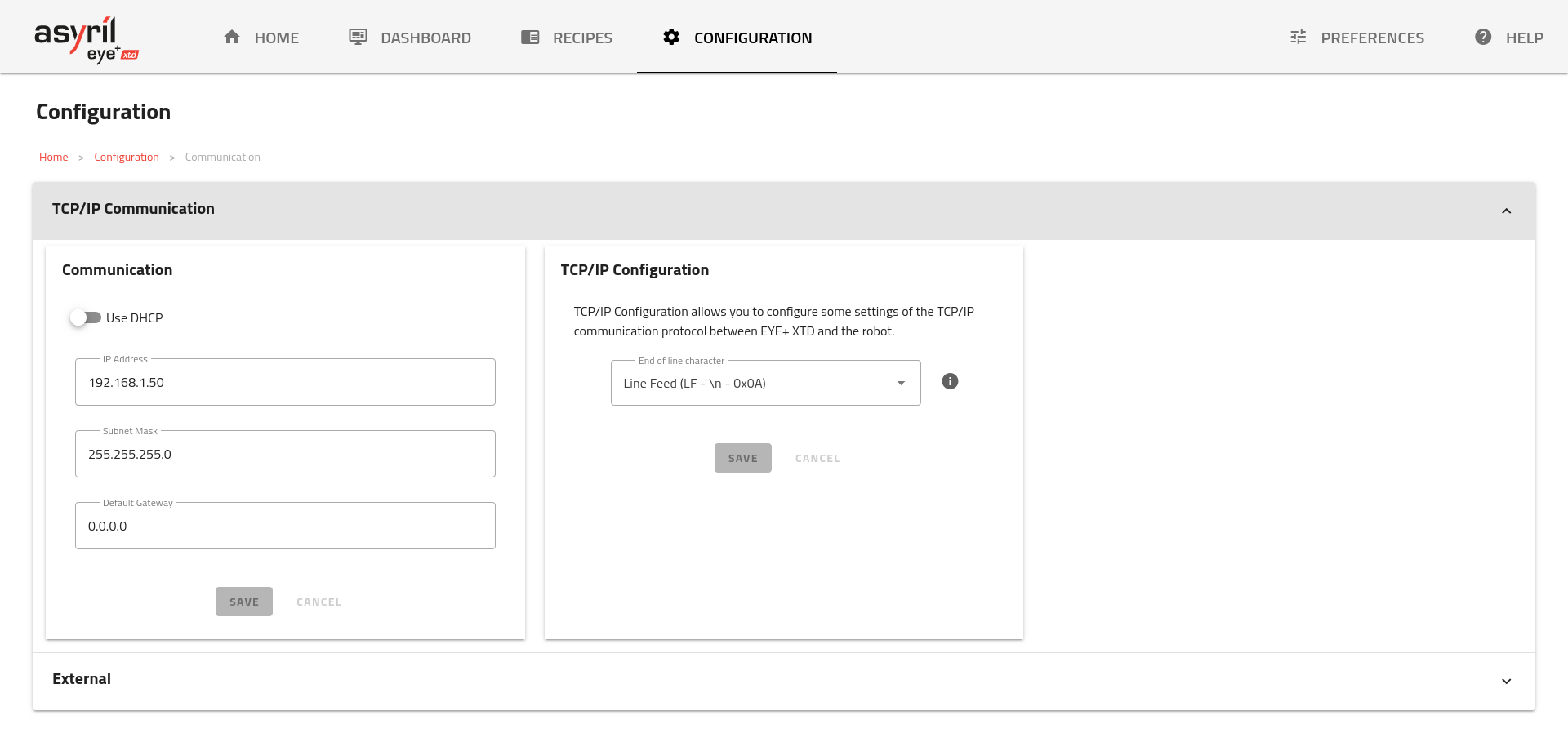

Abb. 132 KOMMUNIKATION - Startseite
Feldbusmodul-Bereich
Im Feldbusmodul-Bereich werden verschiedene Informationen über das optionale Feldbusmodul angezeigt. Dieser Abschnitt wird nur angezeigt, wenn ein Feldbusmodul angeschlossen ist.

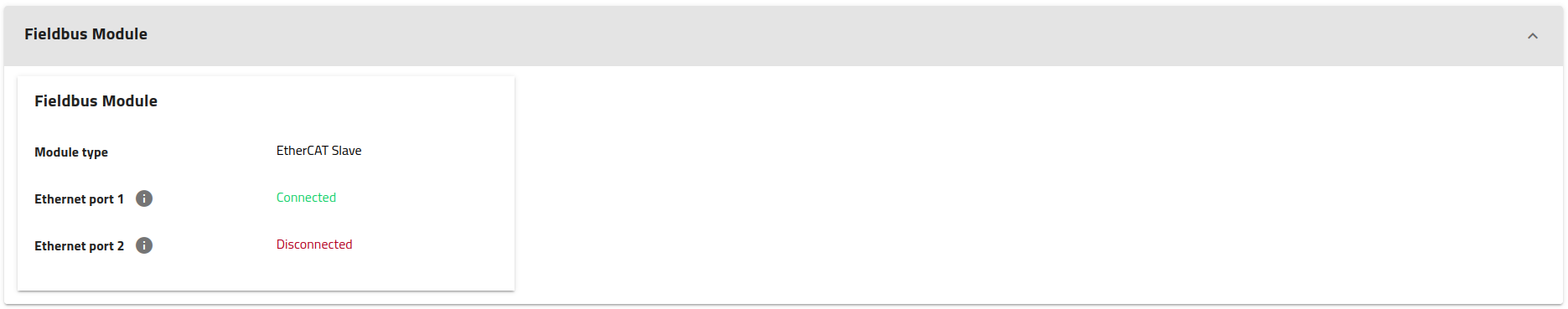

Abb. 133 KOMMUNIKATION, Feldbusmodul-Bereich
Modul-Typ, Typ des Moduls (d. h. die unterstützte Feldbustechnologie)
Ethernet-Port 1, Informationen über den Ethernet-Anschluss 1 (neben den LED).
Ethernet-Port 2, Informationen über den Ethernet-Anschluss 2.
Andere, verschiedene andere Informationen, die sich auf das spezifische installierte Feldbusmodul beziehen (vgl. die spezifische Dokumentation unter Integration des Feldbusses).
TCP/IP-Kommunikation
Im Bereich TCP/IP-Kommunikation können Sie die IP-Einstellungen der für die TCP/IP-Kommunikation verwendeten Ethernet-Verbindung (Communication oder Robot, je nach Revision Ihres EYE+ XTD Controller-Gehäuses) sowie die TCP/IP-Konfiguration ändern.
Die für die TCP/IP-Kommunikation verfügbaren Ports sind 7171, 171 und 17171.
Bemerkung
Der EYE+ XTD Controller hört drei Ports gleichzeitig ab. Wir empfehlen, den Port 7171 zu wählen. Je nach Ihren Anforderungen können Sie aber auch einen anderen Port aus der Liste wählen.
Bemerkung
The following IP networks are reserved for internal use by the EYE+ XTD Controller:
172.17.0.0/24, 172.17.1.0/24, 172.17.2.0/24 and 172.17.3.0/24.
Any attempt to configure a network that overlaps with these ranges will be rejected.

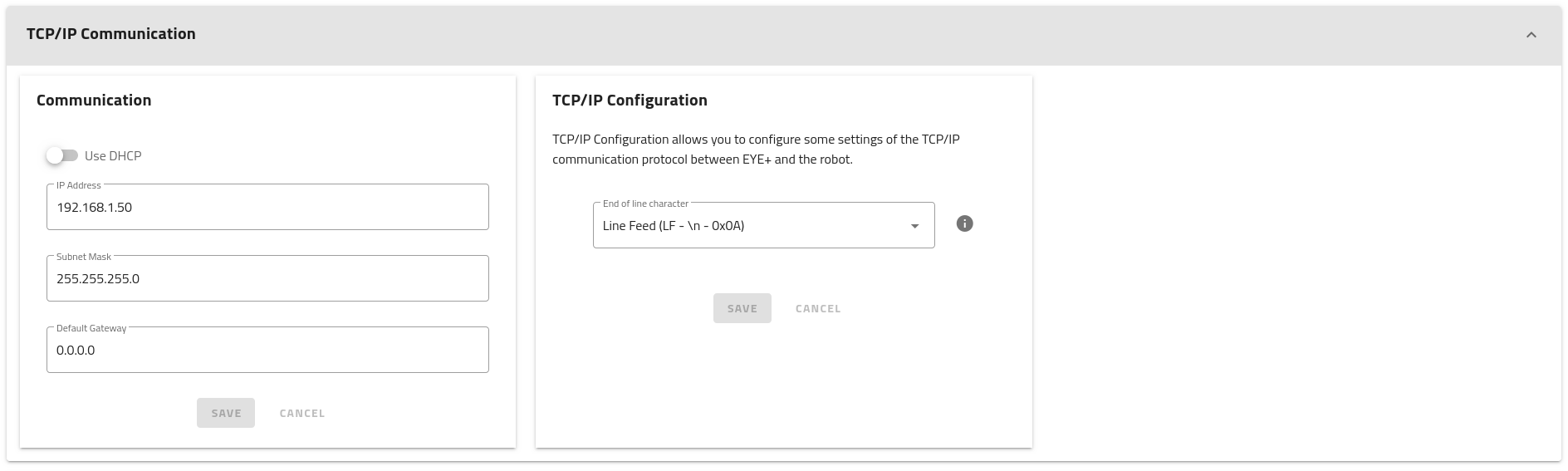

Abb. 134 TCP/IP-Kommunikation
Kommunikation
Der Communication-Port kann für zwei verschiedene Aktionen verwendet werden:
Mit dem Roboter oder der SPS über eine TCP/IP-Kommunikation kommunizieren.
Auf EYE+ XTD Studio zugreifen, um Geräte (Kamera, Roboter) zu konfigurieren, Rezepte zu erstellen oder das Dashboard anzuzeigen.
Die Standardeinstellungen des Communication-Ports sind in den Allgemeinen Ethernet-Einstellungen angegeben.
Wenn der standardmässige IP-Adressbereich nicht mit Ihrem Roboter/Ihrer SPS-Konfiguration kompatibel ist, können Sie die IP-Adresse und die Subnetzmaske des Communication-Ports des EYE+ XTD Controller so ändern, dass er sich im selben Netzwerk befindet wie Ihr Roboter/Ihre SPS.
Wichtig
EYE+ XTD lehnt bei der Einstellung der neuen Konfiguration jegliche Netzwerküberschneidung ab. Das bedeutet, dass es zum Beispiel nicht möglich ist, die Standard-IP-Adresse beizubehalten und die Maske auf 255.255.0.0 zu setzen, da sich diese mit der Kamera überschneiden würde.
Wenn Sie EYE+ XTD über eine indirekte Verbindung mit Ihrem Firmennetzwerk verbinden möchten, müssen Sie die IP-Adresse, die Subnetzmaske und das Standard-Gateway des Communication-Ports von EYE+ XTD an die Konfiguration Ihres Firmennetzwerks anpassen.
Es ist auch möglich, den DHCP-Konfigurationsmodus zu verwenden. Der DHCP-Server teilt dem Config.-Port von EYE+ XTD automatisch eine IP-Adresse, eine Subnetzmaske und ein Gateway zu.
Bemerkung
Um herauszufinden, welche Einstellungen der DHCP-Server vorgenommen hat, müssen Sie die IT-Abteilung Ihres Unternehmens fragen, welche IP-Adresse verknüpft wurde.
TCP/IP-Konfiguration

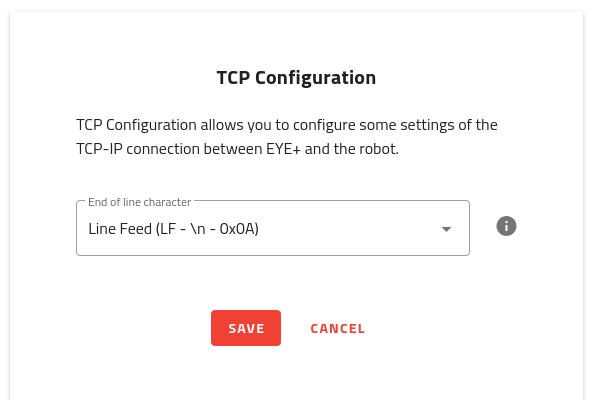

In diesem Abschnitt können Sie ein anderes Steuerzeichen für den Zeilenumbruch auswählen. Dies könnte je nach Roboter und/oder SPS erforderlich sein.
Es stehen drei verschiedene Optionen zur Verfügung:
LF: Steuerzeichen für den Zeilenumbruch ist das Sonderzeichen LF (d.h.
\n, ASCII-Code0x0A)CR + LF: Steuerzeichen für den Zeilenumbruch ist das Sonderzeichen CR + LF (d.h.
\r\n, ASCII-Codes0x0D 0x0A)CR: Steuerzeichen für den Zeilenumbruch ist das Sonderzeichen CR (d.h.
\r, ASCII-Code0x0D)
Das vom EYE+ XTD Controller standardmässig verwendete Steuerzeichen für den Zeilenumbruch ist LF.
Bemerkung
Wenn Sie diese Einstellung ändern, wird jede geöffnete Verbindung zwangsweise beendet.
Extern
Der Netzwerkbereich ermöglicht es Ihnen, die Ports External 1 und External 2 zu ändern. Die Standardeinstellungen der Ports External 1 und External 2 sind in den Allgemeinen Ethernet-Einstellungen angegeben.

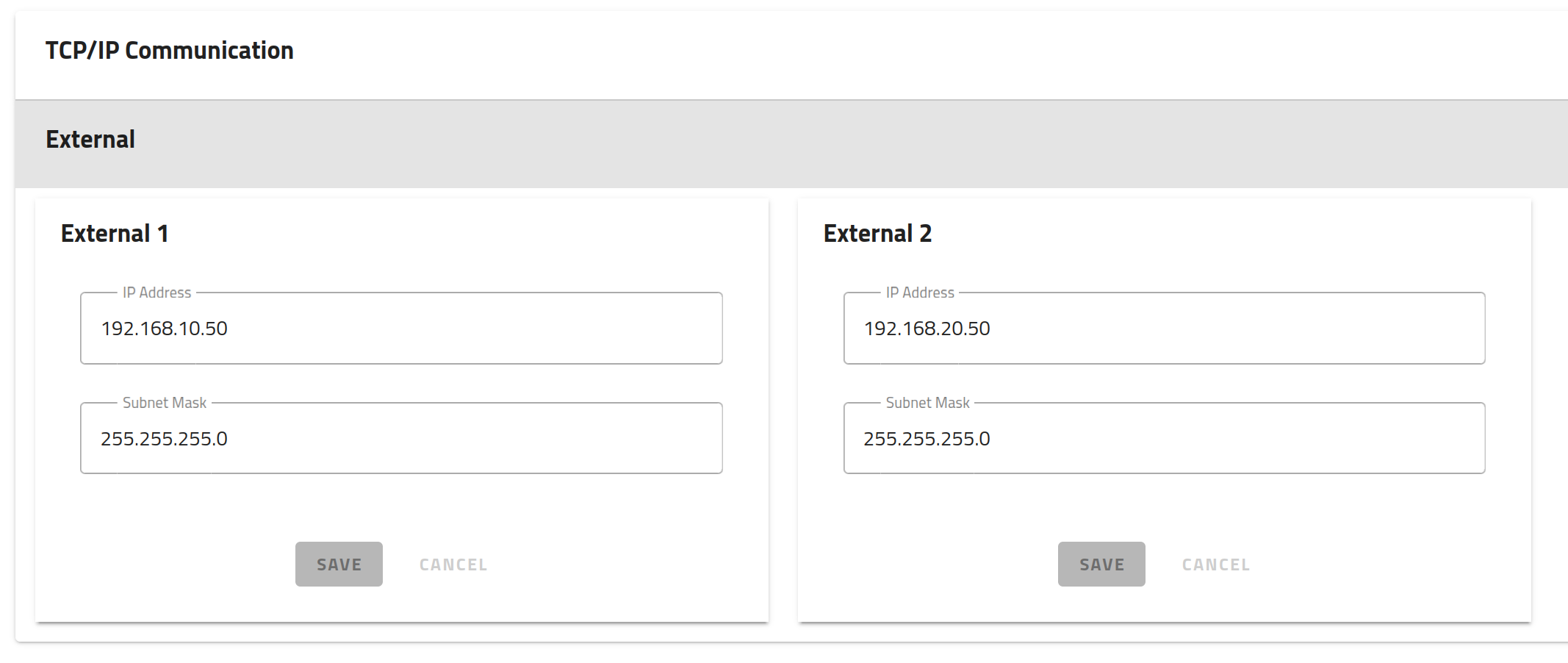

Abb. 135 KOMMUNIKATION - Bereich Extern
Diese Standardkonfiguration bedeutet, dass Ihr Computer nur über eine Direktverbindung eine Verbindung herstellen kann und die IP-Adresse des Ports Ihres Computers je nachdem, welchen Port Sie verwenden, zwischen 192.168.10.1 und 192.168.10.254 oder zwischen 192.168.20.1 und 192.168.20.254 liegen muss.
Bemerkung
Die Konfiguration eines Gateways für die Ports Extern 1 oder Extern 2 wird nicht unterstützt. Verwenden Sie stattdessen den Port Kommunikation.
Wichtig
EYE+ XTD lehnt bei der Einstellung der neuen Konfiguration jegliche Netzwerküberschneidung ab. Das bedeutet, dass es zum Beispiel nicht möglich ist, die Standard-IP-Adresse beizubehalten und die Maske auf 255.255.0.0 zu setzen, da sich diese mit der Kamera überschneiden würde.
