Rezeptassistent
Standardrezept
A standard recipe is suitable when all parts are presented in a single, consistent orientation. It will return the coordinates of the detected parts, assuming that they face the same way.
Bemerkung
Wenn Sie verschieden ausgerichtete Teile oder sogar völlig unterschiedliche Teile im Entnahmebereich erkennen müssen, sollten Sie ein Multi-model-Rezept erstellen.
Der Rezeptassistent für ein Standardrezept besteht aus den folgenden Schritten:
1. Vorbereitung: Bilder werden mit Aufnahmeparametern aufgenommen, die in den nächsten Schritten verwendet werden.
2. Kandidatenerkennung: Potenziell entnehmbare Teile werden erkannt.
3. Kandidatenauswahl: (Optional) Restliche Teile in nicht gewünschter Ausrichtung werden herausgefiltert.
4. Einlernen des Entnahmepunkts: X,Y-Position des Teils wird genau definiert.
5. Einlernen des Entnahmewinkels: RZ-Orientierung des Teils wird genau definiert.
6. Vision-Ergebnisse: Gibt einen Überblick über die vollständigen Ergebnisse der Vision.
Der Name des Rezepts kann im oberen Teil des Assistenten festgelegt werden, der von jedem Schritt aus zugänglich ist.
Bemerkung
Benennen Sie Ihr Rezept mit einem eindeutigen Namen. Wenn Sie keinen Namen angeben, nennt EYE+ XTD das Rezept standardmässig My Recipe.
Multi-model-Rezept
Sie können ein neues Multi-model-Rezept erstellen, indem Sie auf die Schaltfläche klicken und Multi-model-Rezept auswählen.
Der Rezeptassistent ist dafür konzipiert, ein Rezept für Ihre spezifischen Teile zu erstellen. Er ist in 6 Schritte unterteilt, von denen 3 einmal pro Modell ausgeführt werden müssen.
1. Vorbereitung: Bilder werden mit Aufnahmeparametern aufgenommen, die in den nächsten Schritten verwendet werden.
2. Kandidatenerkennung: Potenziell entnehmbare Teile werden erkannt.
3. Kandidatenauswahl: Klassifizierung der Kandidaten nach definierten Modellen.
4. Einlernen des Entnahmepunkts: X,Y-Position des Teils wird genau definiert.
5. Einlernen des Entnahmewinkels: RZ-Orientierung des Teils wird genau definiert.
6. Vision-Ergebnisse: Überblick über die Ergebnisse aller zuvor trainierten Modelle auf einem einzigen Bild.
Bei der Erstellung eines Multi-model-Rezepts folgen die Bildverarbeitungsschritte demselben Prozess wie bei einem Standardrezept. Spezifische Details und Einstellungen für jedes Modell finden Sie in den entsprechenden Bereichen der Dokumentation zu den einzelnen Schritten.
Der Name des Rezepts kann im oberen Teil des Assistenten festgelegt werden, der von jedem Schritt aus zugänglich ist.
Bemerkung
Benennen Sie Ihr Rezept mit einem eindeutigen Namen. Wenn Sie keinen Namen angeben, nennt EYE+ XTD das Rezept standardmässig My Recipe.
Bemerkung

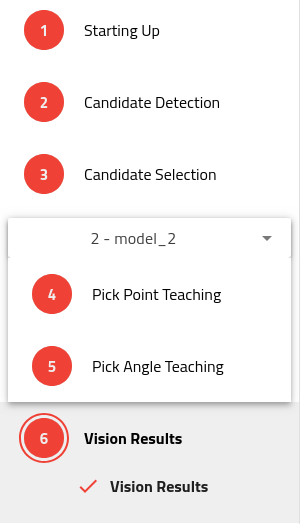

Sie müssen alle Schritte für das aktuelle Modell abschliessen, bevor Sie zum nächsten Modell übergehen können. Nachdem Sie ein Modell fertiggestellt haben, können Sie jederzeit wieder darauf zurückgreifen, indem Sie im Menü wie unten illustriert den Namen des Modells anwählen.
Abb. 52 Multi-model - Seitenleiste
