Auflicht
Verbindung des Auflichts
Schliessen Sie Ihr Auflicht mit dem mitgelieferten Kabel an den Eingang Frontlight des EYE+ XTD Controller an.
Spezifikationen des Auflichts

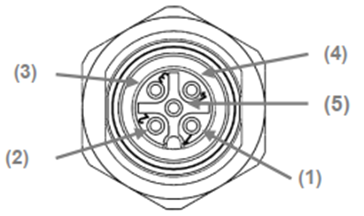

Das Auflicht wird mit einem 5-poligen M12-Kabel angeschlossen. Die Büchse für das Auflicht am EYE+ XTD Controller ist eine 5-polige, weibliche M12-Büchse (Tab. 17).
Pin |
Wellenform |
EYE+ XTD Controller Büchse |
|---|---|---|
1 |
24V DC Spannung (max 3,5 A) |
|
2 |
0V GND Spannung |
|
3 |
0V GND Spannung |
|
4 |
24V DC Impuls (max 1,25 A) |
|
5 |
Nicht verbunden |
Bemerkung
Unsere Auflichter gehören zur Risikogruppe 1 gemäss der Norm EN 62741.
