Stromversorgung

Netzanschluss

Schliessen Sie den Power-Steckverbinder des EYE+ XTD Controller mit dem mitgelieferten Netzkabel an die angegebene Stromversorgung (vgl. Tab. 11).

Der EYE+ XTD Controller springt automatisch an, sobald er angeschlossen ist. Beim Hochfahren des Systems ist die Status-LED aus. Das Hochfahren kann bis zu 2 Minuten dauern. Bei einem Neustart nach einer Aktualisierung (ca. 5 Minuten) oder wenn die Kamera nicht angeschlossen sind kann dies länger dauern.

Bemerkung

Das System startet nach einer gewissen Zeit (ca. 30 min) automatisch neu, wenn die Anwendung nicht ordnungsgemäss hochfährt.

Wenn das System in den Status Bereit geht, blinkt die Status-LED langsam (1 Hz).

Um den EYE+ XTD Controller auszuschalten, ziehen Sie das Netzkabel ab.

Bemerkung

Das Netzkabel ist im EYE+ XTD Bausatz enthalten.

Stromspezifikationen

Tab. 11 fasst die Stromspezifikationen des EYE+ XTD Controller zusammen.

Tab. 11 EYE+ XTD Controller Stromspezifikationen
Charakteristik	Wert
Spannung	24V DC PELV (+- 5 %)
Stromstärke mit Auflicht	max 6.5 A
Stromstärke ohne Auflicht	max 2.5 A

Bemerkung

Diese Werte können sich mit dem Hinzufügen neuer Hardwarefunktionen (z. B. : GPIO) ändern.

Der Steckverbinder des EYE+ XTD ist ein XLR3 Stecker. Stecker- und Kabelspezifikationen sind in Tab. 12 und in Tab. 13 angegeben.

Tab. 12 XLR3 Stromversorgungsstecker (männlich, am EYE+ XTD)
Pin	Signal	EYE+ XTD Controller Büchse
1	24V DC PELV
2	GND
3	ERDUNG

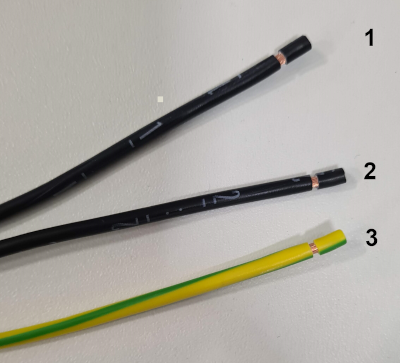

Tab. 13 Interne Drähte des Stromkabels (auf Seiten der Stromversorgung)
Nummer	Signal	Interne Drähte
1	24V DC PELV	Schwarz, mit 1 beschriftet
2	GND	Schwarz, mit 2 beschriftet
3	ERDUNG	Gelb / Grün
