Auflicht

Ein optionales Auflicht-Kit kann separat erworben werden. Das Kit gibt es in zwei Varianten: eine kurze Version (235 mm Balkenlänge) und eine lange Version (435 mm Balkenlänge). Wählen Sie je nach Grösse Ihres Entnahmebereichs die passende Version. Die Beleuchtung sollte den gesamten Entnahmebereich abdecken, um eine optimale Leistung zu gewährleisten.

Jedes Kit enthält:

  • Zwei Lichtbalken mit der angegebenen Länge

  • Ein M12-Steckverbinder mit T-Verzweigung zur Verbindung beider Balken

  • Zwei oder vier gelenkige Halterungen, je nach Balkenlänge

  • Schrauben und Muttern für die Montage

Bemerkung

Bevor Sie sich für ein Beleuchtungskit entscheiden, lesen Sie die Informationen im Abschnitt Auswirkung der verschiedenen Beleuchtungsarten.

Balkenbeleuchtung - 235 mm

Abmessungen

Tab. 8 Spezifikationen der 235 mm Lichtbalken

Charakteristik

Wert

A [mm]

Anwendungsabhängig

B [°]

-90 bis +90

C [mm]

48-99 (abhängig von B)

D [mm]

71.5

Ausstrahlungswinkel [°]

45

VDC [V]

24

Stromstärke [mA]

3200

Farboptionen

Rot, Grün, Blau, Weiss, Infrarot

Gewicht [kg]

4.2
../../_images/bar_lighting_235.png

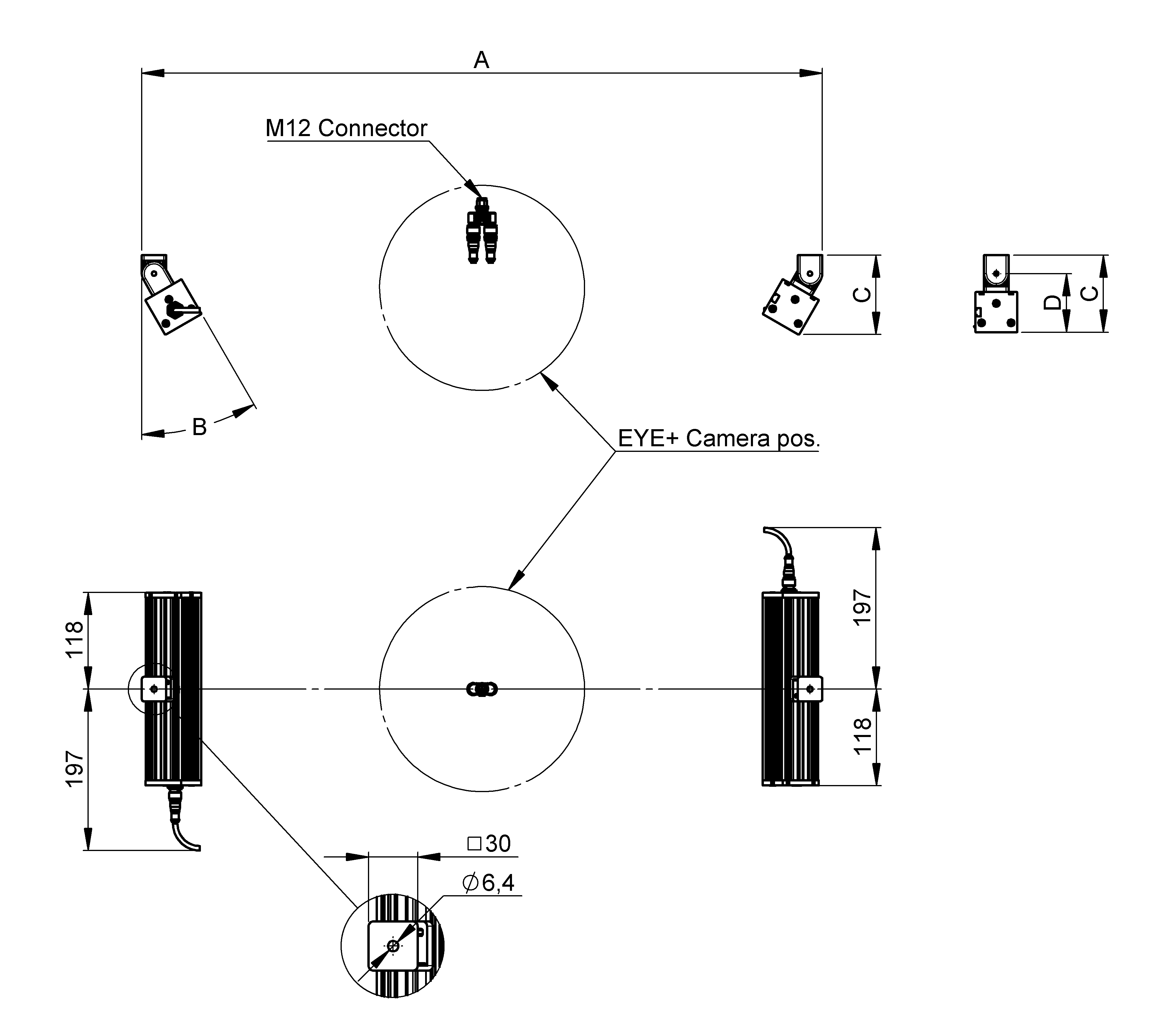

Abb. 26 Abmessungen der 235 mm Lichtbalken

Balkenbeleuchtung - 435 mm

Abmessungen

Tab. 9 Spezifikationen der 435 mm Lichtbalken

Charakteristik

Wert

A [mm]

Anwendungsabhängig

B [°]

-90 bis +90

C [mm]

48-99 (abhängig von B)

D [mm]

71.5

Ausstrahlungswinkel [°]

45

VDC [V]

24

Stromstärke [mA]

3200

Farboptionen

Rot, Grün, Blau, Weiss, Infrarot

Gewicht [kg]

5.2
../../_images/bar_lighting_435.png

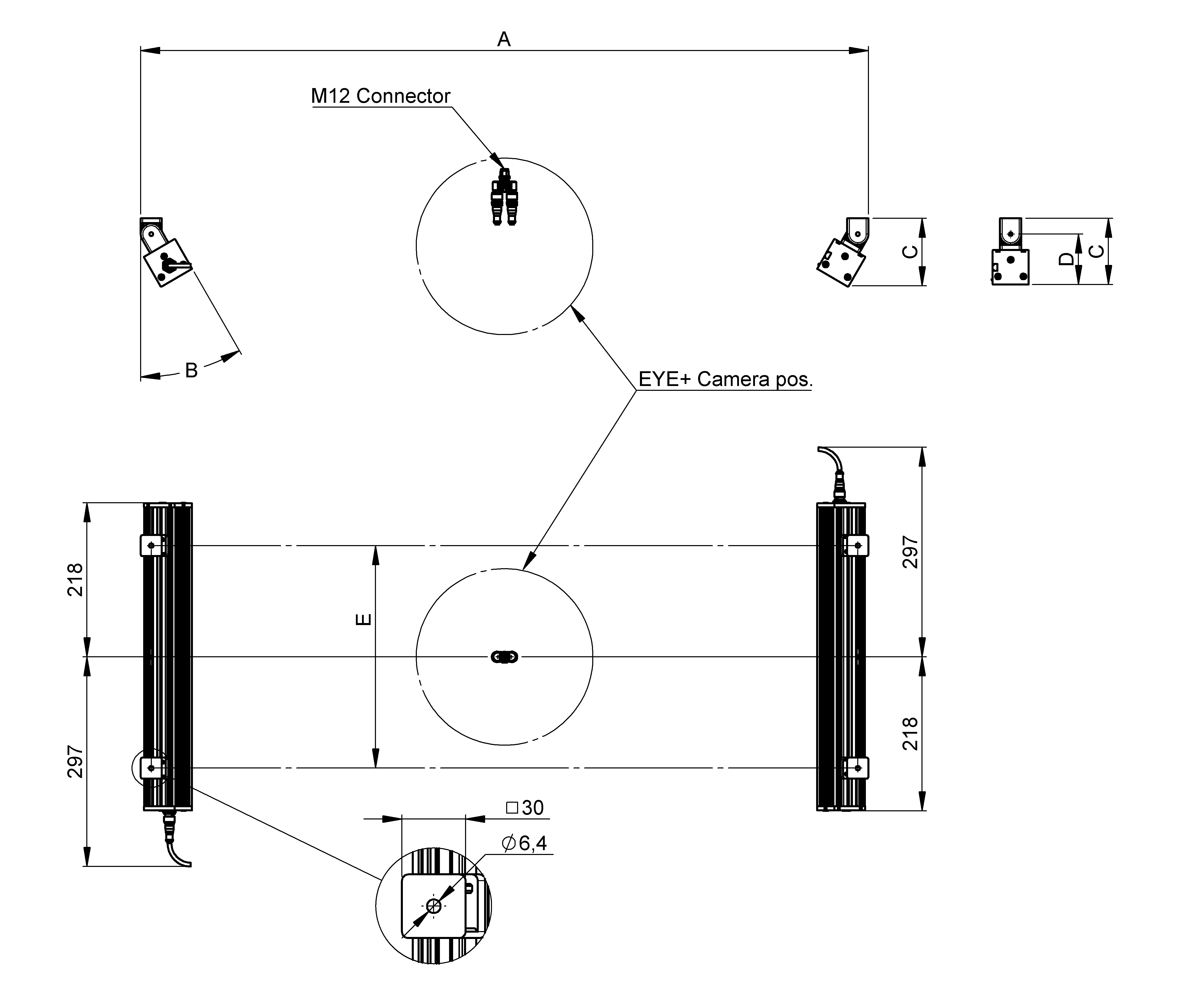

Abb. 27 Abmessungen der 435 mm Lichtbalken

Montage des Auflichts

Best practices bei der Montage der Auflichter:

  • Passen Sie die Länge A der Abmessungen der 235 mm Lichtbalken oder der Abmessungen der 435 mm Lichtbalken an Ihre spezifische Anwendung an.

  • Der Winkel B kann so eingestellt werden, dass der Entnahmebereich optimal beleuchtet wird.

  • Achten Sie darauf, dass die Lichtbalken ausserhalb des Sichtfelds der Kamera montiert sind.

  • Stellen Sie sicher, dass der Abstand zwischen der Kamera und jedem Lichtbalken gleich gross ist.

Bemerkung

Bei Bedarf kann das Kunststoffprofil an der Gelenkhalterung mit einem Schraubendreher wie unten abgebildet entfernt werden:

../../_images/bar_light_plastic_guide.png

Abb. 28 Entfernen des Kunststoffprofils an der Montagehalterung
