GPIO
Ein optionaler GPIO-Steckverbinder ist erhältlich, wenn Ihre Anwendung den Anschluss einer externen Beleuchtung erfordert, die über die Optionen des Auflicht-Kits hinausgeht. Achten Sie beim Anbringen des GPIO-Steckverbinders darauf, dass beide Seitenverschlüsse vollständig und sicher eingerastet sind.

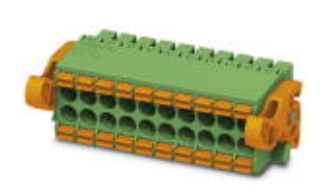

Abb. 29 GPIO-Steckverbinder für den Anschluss einer externen Beleuchtung
Bemerkung
Detaillierte Anweisungen zum elektrischen Anschluss Ihrer externen Beleuchtung an den GPIO-Steckverbinder finden Sie unter GPIO.
Abmessungen

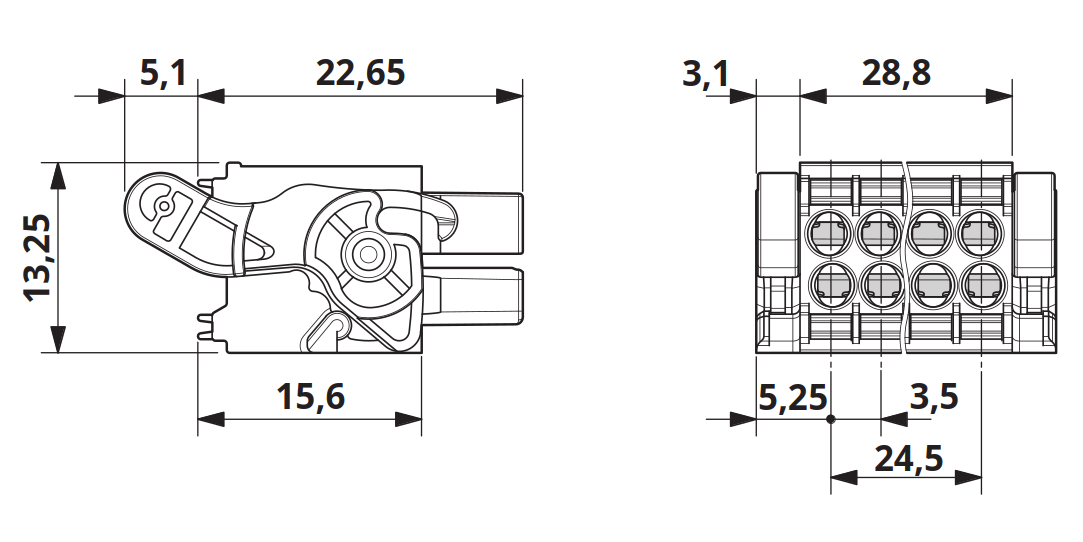

Abb. 30 Mechanische Zeichnung des GPIO-Steckverbinders in [mm]
Charakteristik |
Wert |
|---|---|
Tiefe [mm] |
27.75 |
Höhe [mm] |
13.25 |
Breite [mm] |
35 |
Leitungsquerschnitt min. [mm²] |
0.2 |
Leitungsquerschnitt max. [mm²] |
1.5 |
Leitungsquerschnitt AWG min. |
24 |
Leitungsquerschnitt AWG max. |
16 |
