Können Rezepte auf anderen Systemen verwendet werden?
Einführung
Im Folgenden bezieht sich das Basissystem auf das System, auf dem ein Rezept erstellt wurde, und das Zielsystem ist das System, in das Sie das Rezept importieren möchten.

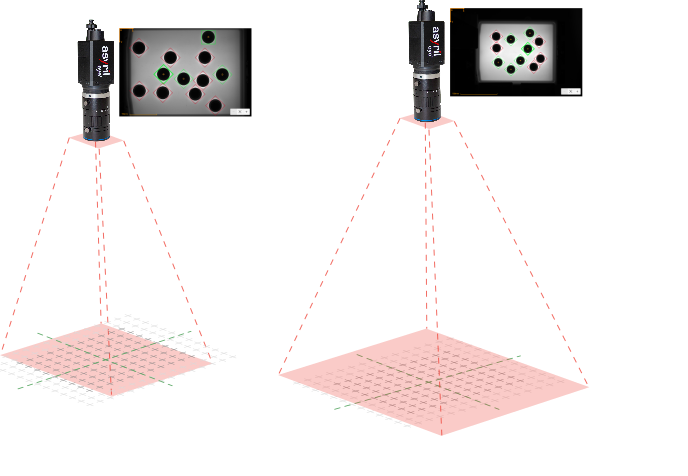

Abb. 236 zeigt ein Beispiel, in dem das System auf der rechten Seite eine andere Kameraposition im Verhältnis zum Entnahmebereich hat als das Basissystem auf der linken Seite.
Abb. 236 Basissystem auf der linken Seite, Zielsystem auf der rechten Seite mit der Kamera in einem grösseren Arbeitsabstand
Wichtig
Die hier dargestellten Beispiele sind übertrieben, um die Funktionsweise der Skalierung zu verdeutlichen. Wenn Sie ein Rezept auf einen anderen EYE+ XTD Controller importieren möchten, stellen Sie sicher, dass die Systeme so ähnlich wie möglich ausgelegt sind.
Wichtig
Die Kamera und der Entnahmebereich müssen immer orthogonal zueinander stehen. Weitere Informationen finden Sie im Abschnitt Montage der Kamera.
EYE+ XTD unterstützt die Portabilität von Rezepten zwischen verschiedenen Einrichtungen, wenn das Basissystem und das Zielsystem mechanisch weitgehend identisch sind (gleicher Arbeitsabstand, gleiches Kameraobjektiv usw.). Zum Beispiel können Rezepte, die auf einem EYE+ XTD Controller (Basissystem) erstellt wurden, exportiert und dann auf einen EYE+ XTD Controller (Zielsystem) importiert werden, ohne dass die Rezepte auf dem Zielsystem neu erstellt oder verändert werden müssen. Die Unterschiede, die sich aus der Positionierung der Kamera im Verhältnis zum Entnahmebereich ergeben (Arbeitsabstand und Zentrierung), werden automatisch berücksichtigt, sodass ein ähnliches Leistungsniveau in Bezug auf die Vision gewährleistet wird.
Diese Funktionalität kann bei der Duplizierung einer Produktionslinie/Maschine nützlich sein, um Zeit bei der Inbetriebnahme zu sparen und die gleichen Rezepte zu verwenden, die auf der ursprünglichen Maschine erstellt wurden.
Wie funktioniert es?
Während des Schritts 8. Vision-Kalibrierung durchführen werden die folgenden Informationen berechnet und zwecks Übertragbarkeit im Rezept gespeichert:
Berechnung des Pixel-Millimeter oder Pixel-Zoll Massstabs;
Festlegung des Untersuchungsbereichs (Region of interest ROI).
Auf der Grundlage dieser Parameter kann EYE+ XTD dann die Modelle für den Entnahmepunkt und den Entnahmewinkel (einschliesslich der Masken) anpassen.
Die Belichtungszeiten für die Bilder, die in einem Rezept verwendet werden, sind bei beiden Systemen gleich. Obwohl EYE+ XTD ziemlich unempfindlich gegenüber äusseren Lichtveränderungen ist, sollten Sie sicherstellen, dass das Objektiv bei beiden Systemen auf die empfohlene Blende eingestellt ist (siehe Objektivblende), um die bestmögliche Leistung zu erzielen.
Tipp
Um die Robustheit weiter zu verbessern, empfehlen wir die Verwendung eines Bandpassfilters am Kameraobjektiv.
Tipp
Wenn die Ergebnisse der Kandidatenauswahl auf dem Zielsystem nicht zufriedenstellend sind, empfehlen wir, weitere Kandidaten zu erfassen und zu klassifizieren.
Diese Funktion ist auch nützlich, wenn Sie Ihren Entnahmebereich im Verhältnis zur Kamera verschieben müssen (oder umgekehrt). Sie können dann einfach die Kamerakonfiguration erneut ausführen und alle Rezepte werden automatisch an die neue Konfiguration angepasst.
Wichtig
Das in das Zielsystem importierte Rezept kann frei modifiziert werden, um spezifische Variationen auf diesem System zu berücksichtigen. Dies hat keine Auswirkung auf das Rezept im Basissystem. Ebenso hat eine Änderung des Rezepts im Basissystem keine Auswirkungen auf ein bereits importiertes Rezept in einem Zielsystem.
