3.1 Aufnahmeeinstellungen

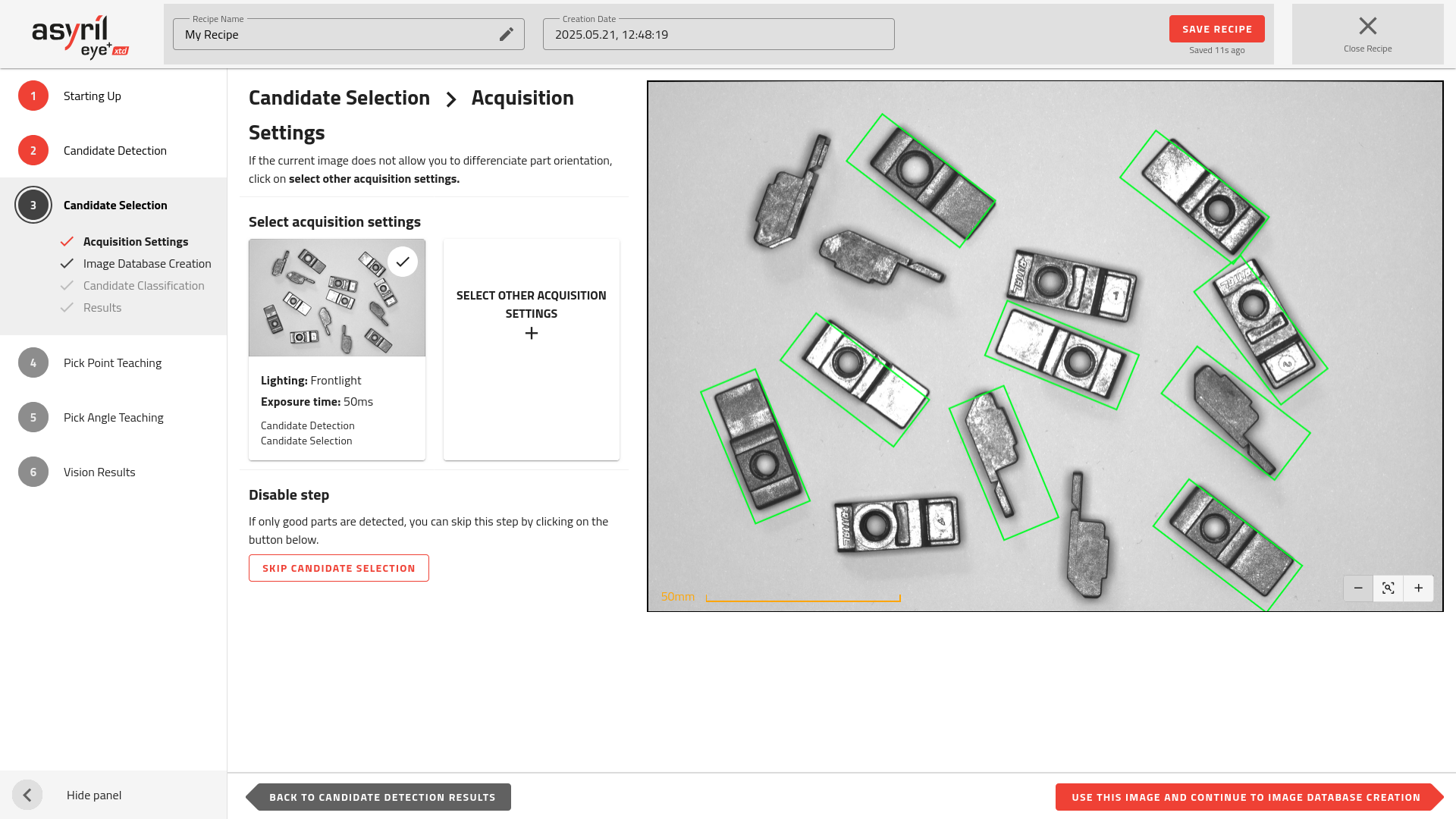

Abb. 70 Kandidatenauswahl - Aufnahmeeinstellungen

Sie müssen die Aufnahmeeinstellungen festlegen, die für die Kandidatenauswahl verwendet werden sollen. Standardmässig werden die gleichen Einstellungen wie beim vorherigen Schritt (Kandidatenerkennung) verwendet. Wenn Sie auf diesem Bild nicht für jedes Teil eindeutig erkennen können, ob es ein guter oder schlechter Kandidat ist, sollten Sie andere Aufnahmeeinstellungen wählen, indem Sie auf die Schaltfläche „+“ drücken.

Wichtig

Wenn Sie beschliessen, andere Aufnahmeeinstellungen als jene der Kandidatenerkennung zu verwenden, hat dies zur Folge, dass EYE+ XTD in der Produktion bei jeder Bildanalyseanforderung ein zusätzliches Bild aufnehmen muss. Die Liste der Bilder, die für jede Bildanalyse aufgenommenen werden, ist in der Bildaufnahmeliste (Abb. 71) gegeben.

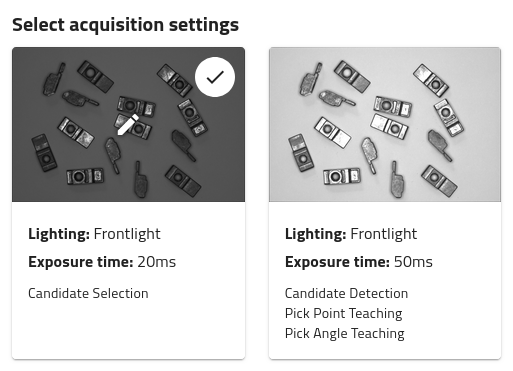

Abb. 71 Liste der Bilder, die für eine Bildanalyse aufgenommen werden müssen (in diesem Beispiel 2 Bilder)

Tipp

Wenn Sie nur Teile in der gewünschten Ausrichtung haben und diesen Schritt überspringen wollen, klicken Sie auf KANDIDATENAUSWAHL ÜBERPSRINGEN.

Auflicht

Das Auflicht wird verwendet, wenn es der Umriss nicht ermöglicht, verschieden ausgerichtete Teile zu erkennen. Das Auflicht hebt alle Merkmale auf der Oberseite der Teile hervor.

In Abb. 72 ist der Unterschied zwischen guter oder schlechter Ausrichtung auf dem Bild mit Hintergrundbeleuchtung nicht zu sehen, während er auf dem Bild mit Auflicht offensichtlich ist.

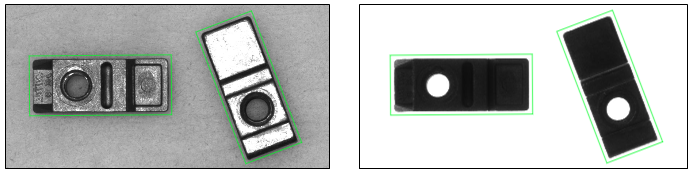

Abb. 72 Bilder mit Auflicht (links) und Hintergrundbeleuchtung (rechts)

Bemerkung

Der für die Kandidatenauswahl verwendete Algorithmus ist sehr empfindlich gegenüber der Textur im Bild. Aus diesem Grund empfiehlt es sich, für diesen Schritt das Auflicht zu verwenden.

Externe Beleuchtung

Wenn eine solche installiert ist, kann die externe Beleuchtung verwendet werden, um die Unterscheidung zwischen guten und schlechten Teilen zu verbessern. Ihre Wirksamkeit hängt von der Art der Beleuchtung sowie vom Material und der Beschaffenheit der Teile ab.
