1.2 Bildaufnahme

Nachdem Sie die Teile auf der Produktionsplatte platziert haben, können Sie mit der Bildaufnahme beginnen, indem Sie auf Bildaufnahme starten klicken.

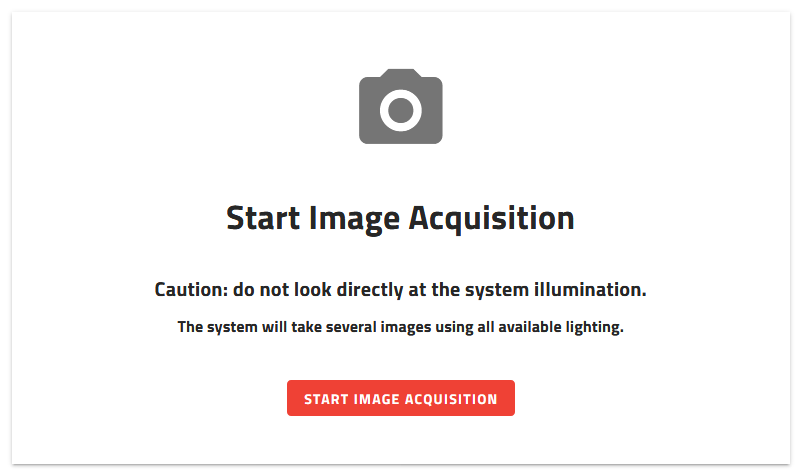

../../../../../_images/starting_up_image_acquisition.png — Abb. 55 Vorbereitung - Bildaufnahme

EYE+ XTD startet die Bildaufnahme mit den festgelegten Beleuchtungseinstellungen für die Bildaufnahme. Für jede Beleuchtungsart (Auflicht/Externe Beleuchtung) nimmt EYE+ XTD ein Bild für jede in der Konfiguration angegebene Belichtungszeit auf:

Bild 1 mit Belichtungszeit = Minimum [ms]
Bild 2 mit Belichtungszeit = Minimum [ms] + Intervall [ms]
Bild 3 mit Belichtungszeit = Minimum [ms] + 2x Intervall [ms]
…
Bild n mit Belichtungszeit = Maximum [ms]

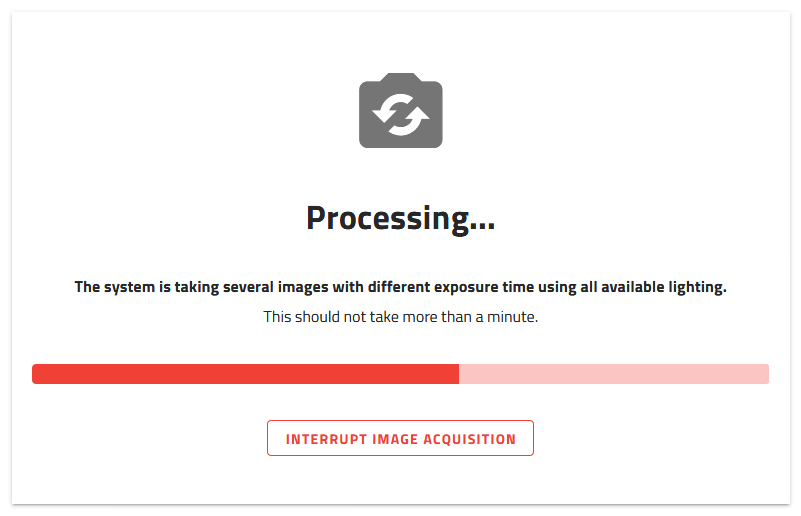

../../../../../_images/starting_up_image_acquiring.png — Abb. 56 Warten Sie auf den Abschluss der Bildaufnahme

../../../../../_images/starting_up_image_acquired.png

Wenn die Bildaufnahme abgeschlossen ist, können Sie zum nächsten Schritt übergehen, um die aufgenommenen Bilder zu sehen.
