Sie lesen eine alte Version dieser Dokumentation. Wenn Sie aktuelle Informationen wünschen, schauen Sie bitte unter 1.1 .EYE+ XTD Status
EYE+ XTD basiert intern auf folgende Status:
EYE+ XTD kann sich immer nur in einem Status befinden. Um von einem Status in einen anderen zu wechseln, müssen Sie zuerst den aktuellen Status beenden (in den Status „Bereit“ zurückkehren) und dann den neuen Status starten.
Das Starten der Status Rezeptbearbeitung, Kamerakonfiguration, Hand-Augen-Kalibrierung, Systemakutalisierung und Rezeptqualifizierung kann nicht über TCP/IP-Befehle erfolgen, sondern nur über die Assistenten in EYE+ XTD Studio.

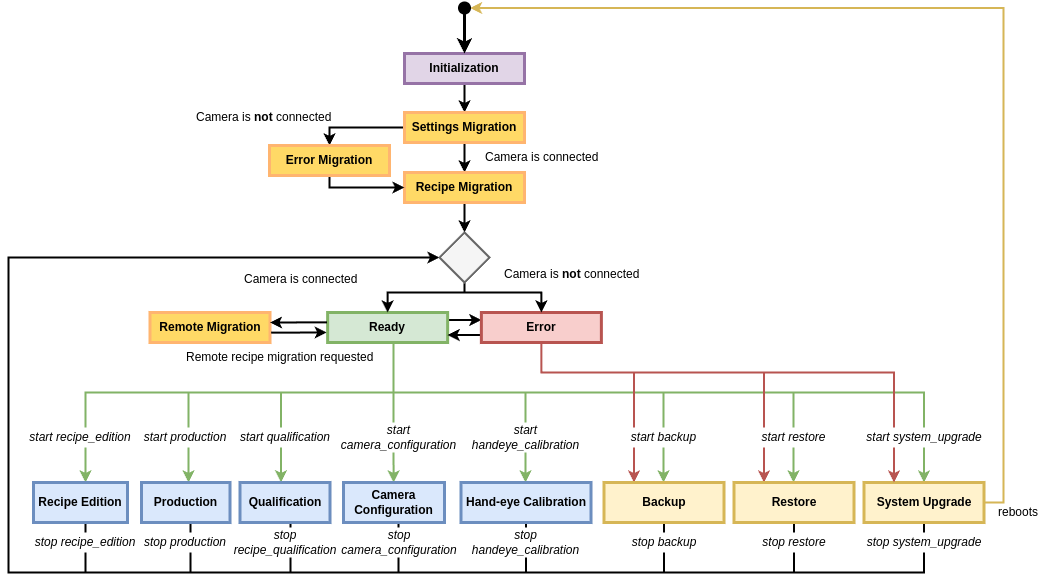

Abb. 193 Schema der EYE+ XTD Status
Initialisierung
Standardstatus, wenn EYE+ XTD noch hochgefahren wird. Befindet sich EYE+ XTD in diesem Status, wird es automatisch zur Systemmigration übergehen.
Fehler
Dies ist der Status von EYE+ XTD wenn es noch nicht Bereit ist. EYE+ XTD wechselt in den Status Systemmigration, wenn alle notwendigen Geräte angeschlossen sind (z. B. Kamera). Die einzigen Aktionen, die in EYE+ XTD Studio in diesem Status möglich sind, sind das Aktualisieren des Systems oder die Erstellung eines System-Backups.
Systemmigration
Der Status der Systemmigration bezieht sich auf die folgenden drei Status: Migration der Einstellungen, Fehler bei der Migration und Migration der Rezepte. Diese drei Status treten ein, wenn eine neue Version installiert wurde. Dabei werden sowohl die Systemeinstellungen als auch alle lokalen Rezepte migriert. Die Systemmigration kann einige Minuten dauern. EYE+ XTD wechselt in den Status Bereit, wenn die Migration abgeschlossen ist oder kehrt in den Status Fehler zurück, wenn EYE+ XTD nicht bereit ist.
Bereit
Der Status Bereit ist der anfängliche oder gestoppte Status von EYE+ XTD. Das System wartet auf den Start eines der aktiven Zustände (blaue Status in Abb. 193) oder auf die Aktivierung des Status Systemaktualisierung.
Remote-Migration
Dieser Status ähnelt dem der Migration der Rezepte, aber EYE+ XTD tritt nur in diesen Status ein, wenn Sie manuell eine Migration der Rezepte auf einen Remote-Server anfordern (siehe Remote-Speicher). Wenn der Vorgang erfolgreich war, kehrt EYE+ XTD automatisch in den Status Bereit zurück.
Rezeptbearbeitung
Dies ist der Status von EYE+ XTD wenn Sie ein Rezept über EYE+ XTD Studio erstellen/verändern. Wenn dies abgeschlossen ist, wird der Status auf Bereit zurückgesetzt.
Produktion
Dies ist der am häufigsten aktive Status. In diesem Status wartet EYE+ XTD auf Anfragen von einer SPS oder einem Roboter (muss mit dem Robot-Port verbunden sein). EYE+ XTD kann die Kamera steuern, um die Koordinaten des nächsten zu entnehmenden Teils so schnell wie möglich zu liefern. Dieser Status wird direkt von der Leistung Ihres Rezepts, der Kamerakonfiguration und der Hand-Augen-Kalibrierung beeinflusst.
Wird dieser Status abgebrochen, kehrt das System in den Status Bereit zurück.
Kamerakonfiguration
Dies ist der aktive Satus von EYE+ XTD wenn Sie die Kamerakonfiguration über EYE+ XTD Studio durchführen. Nach deren abschluss kehrt das System in den Status Bereit zurück.
Hand-Augen-Kalibrierung
Dies ist der aktive Status von EYE+ XTD wenn Sie die Hand-Augen-Kalibrierung über EYE+ XTD Studio durchführen. Nach deren Abschluss kehrt das System in den Status Bereit zurück.
Aktualisierung des Systems
Dies ist der aktive Status von EYE+ XTD wenn Sie eine Systemaktualisierung über EYE+ XTD Studio durchführen. Wenn die Systemaktualisierung abgeschlossen ist, startet EYE+ XTD neu, geht in den Status Fehler und kehrt dann in den Status Bereit zurück.
Rezeptqualifizierung
Dies ist der aktive Status von EYE+ XTD wenn Sie den Qualifizierungsassistenten in EYE+ XTD Studio durchführen. Wenn sie diesen schliessen, kehrt EYE+ XTD in den Status Bereit zurück.
Backup/Wiederherstellung
EYE+ XTD befindet sich in einem dieser beiden Status (vgl. Ein Backup erstellen und Ein Backup wiederherstellen), wenn ein Backup oder eine Wiederherstellung im Gange ist. EYE+ XTD verlässt diese Status automatisch, wenn der Vorgang abgeschlossen ist.
