Elektrische Schnittstellen

Der EYE+ XTD Controller muss angeschlossen werden an:

• Stromversorgung

• Kamera

Darüber hinaus stehen verschiedene andere Schnittstellen zur Verfügung:

• Roboter oder SPS für die Produktion

• Computer oder Firmennetzwerk für die Konfiguration

• Auflicht

Abb. 36 Allgemeiner Schaltplan von EYE+ XTD

Bemerkung

Verbindungskabel können je nach Bedarf in verschiedenen Längen bestellt werden.

---

Übersicht über die Steckverbinder

Der EYE+ XTD Controller hat auf beiden Seiten Steckverbinder für die oben genannten Geräte.

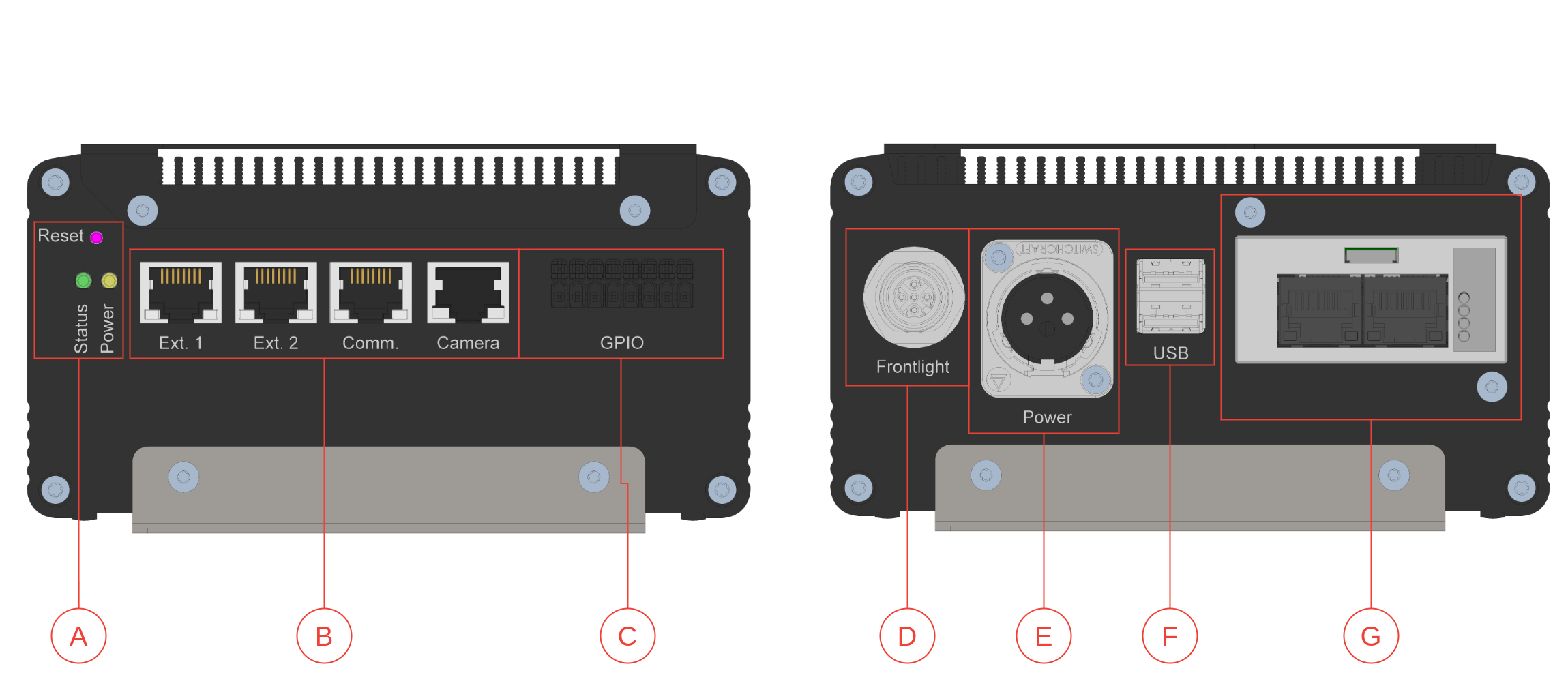

Abb. 37 Anschlüsse des EYE+ XTD Controller

(A) Visuelle Signale und Reset-Taste

(B) RJ45 Ethernet-Ports für die Ethernet-Verbindungen

(C) GPIO-Anschluss

(D) Steckverbinder für das Auflicht

(E) Steckverbinder für die Stromversorgung

(F) USB-Anschlüsse, werden verwendet, um ein Backup zu erstellen und ein Backup wiederherzustellen

(G) Optionales Feldbusmodul

Wichtig

Die USB-Schnittstellen (F) sind nur für Backup- und Wiederherstellungszwecke vorgesehen. Verwenden Sie diese Schnittstellen nicht für die Stromversorgung externer Datenträger (z.B. Tablet, PC usw.). Die Nichtbeachtung dieses Hinweises kann zu einer dauerhaften Beschädigung des EYE+ XTD Controller führen.
