Ihr erstes Rezept erstellen

Was ist ein Rezept?

Ein Rezept enthält die Vision-Parameter für ein bestimmtes Teil.

Wenn es richtig konfiguriert ist, ermöglicht ein Rezept EYE+ XTD:

alle entnehmbaren Teile zu erkennen;
die Teile auf der Grundlage der definierten Entnahmeabfolge (falls eine solche festgelegt wurde) zu sortieren;
eine Rückmeldung zu geben, wenn keine Teile mehr verfügbar sind.

Schritt für Schritt ein Rezept erstellen

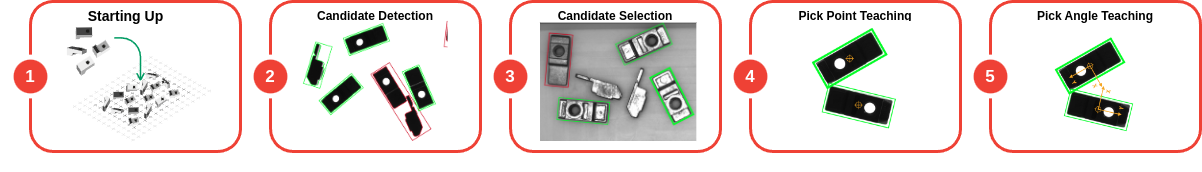

Der Rezeptassistent ist dafür konzipiert, ein Rezept für Ihr spezifisches Teil zu erstellen. Er ist in 6 Schritte unterteilt.

1. Vorbereitung: Bilder werden mit Aufnahmeparametern aufgenommen, die in den nächsten Schritten verwendet werden.
2. Kandidatenerkennung: Potenziell entnehmbare Teile werden erkannt.
3. Kandidatenauswahl: (Optional) Es werden nur Kandidaten ausgewählt, die korrekt ausgerichtet sind.
4. Einlernen des Entnahmepunkts: X,Y-Position des Teils wird genau definiert.
5. Einlernen des Entnahmewinkels: (Optional) RZ-Ausrichtung des Teils wird genau definiert.

Zugriff auf den Rezeptassistenten

Das Erstellen eines Rezepts ist der zweite Schritt im Onboarding-Tool (Abb. 13). Klicken Sie auf der STARTSEITE einfach auf NEUES REZEPT ERSTELLEN, um den Assistenten zu öffnen.

../_images/onboarding_step_2_ongoing.png — Abb. 13 STARTSEITE Onboarding - Schritt 2 - Neueste Rezepte

Sie können auch über die Seite REZEPTE auf den Rezeptassistenten zugreifen. Klicken Sie dazu auf REZEPTE und dann auf NEUES REZEPT ERSTELLEN.

Ihr erstes Rezept erstellen

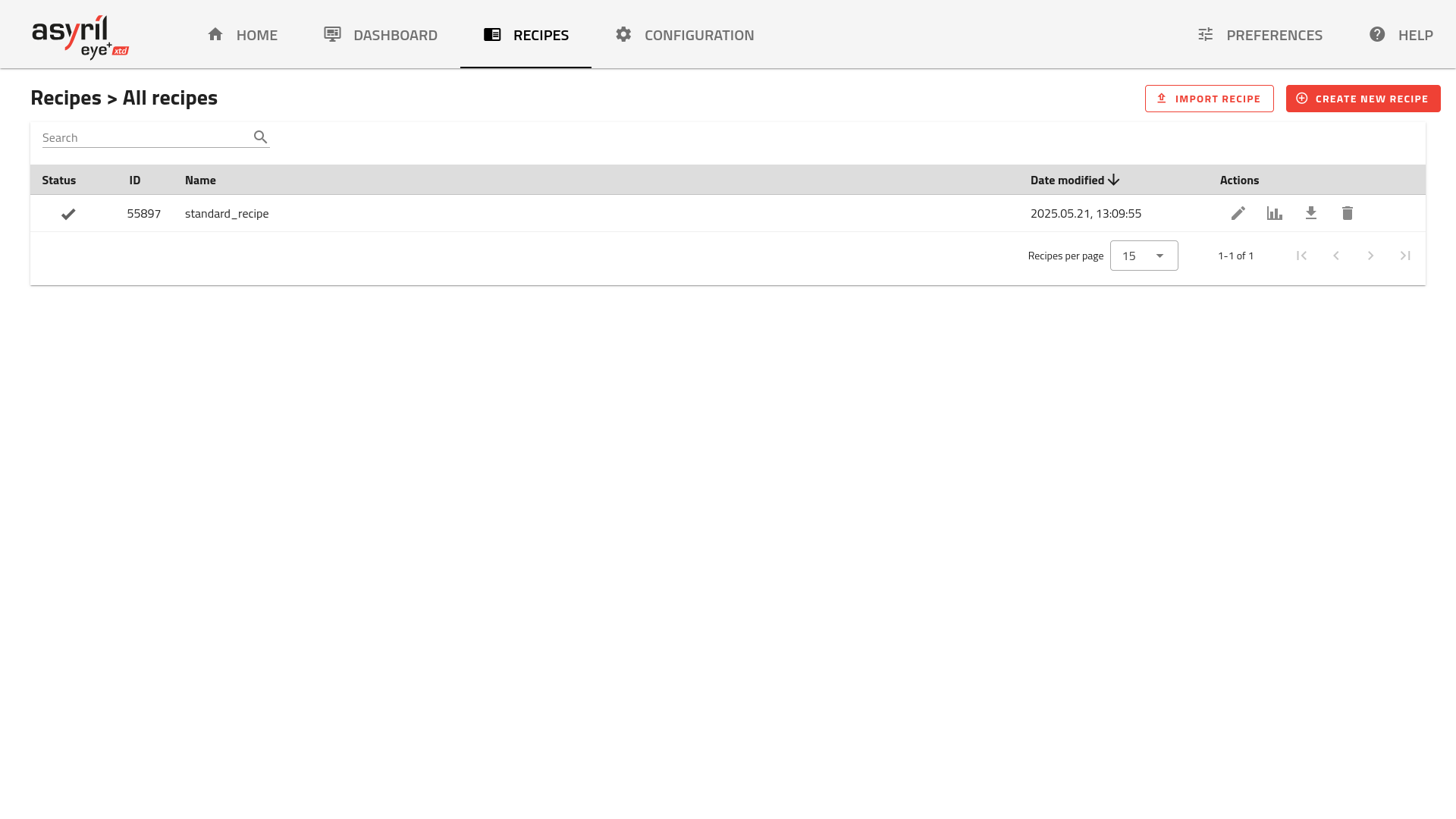

Folgen Sie dem Assistenten Schritt für Schritt. Wenn Sie ihn abgeschlossen haben, sollten Sie Ihr erstes Rezept in der Liste der Rezepte auf der Seite REZEPTE sehen (Abb. 14). Merken Sie sich den Identifikator Ihres Rezepts für den letzten Schritt des Schnellstarts.

../_images/my_first_recipe.png — Abb. 14 Liste der Rezepte

Bemerkung

Weitere Informationen zu Rezepten finden Sie im Kapitel Rezepte.

Wenn Sie zur STARTSEITE zurückgehen, werden Sie feststellen, dass der zweite Schritt nun ebenfalls abgeschlossen ist (Abb. 15).

../_images/onboarding_step_3_ongoing.png — Abb. 15 STARTSEITE Onboarding - Ein Rezept wurde erstellt

Sie sind nun bereit, die Hand-Augen-Kalibrierung vorzunehmen.
