Die ist die erste Seite, die Sie beim Öffnen von EYE+ XTD Studio sehen (Abb. 39). Die Seite ist in zwei verschiedene Bereiche unterteilt.
Im oberen Bereich werden der Systemstatus, nützliche Ressourcen und Supportinformationen angezeigt. Der untere Bereich dient als einfache Möglichkeit, Ihr System bei der ersten Verwendung von EYE+ XTD einzurichten.

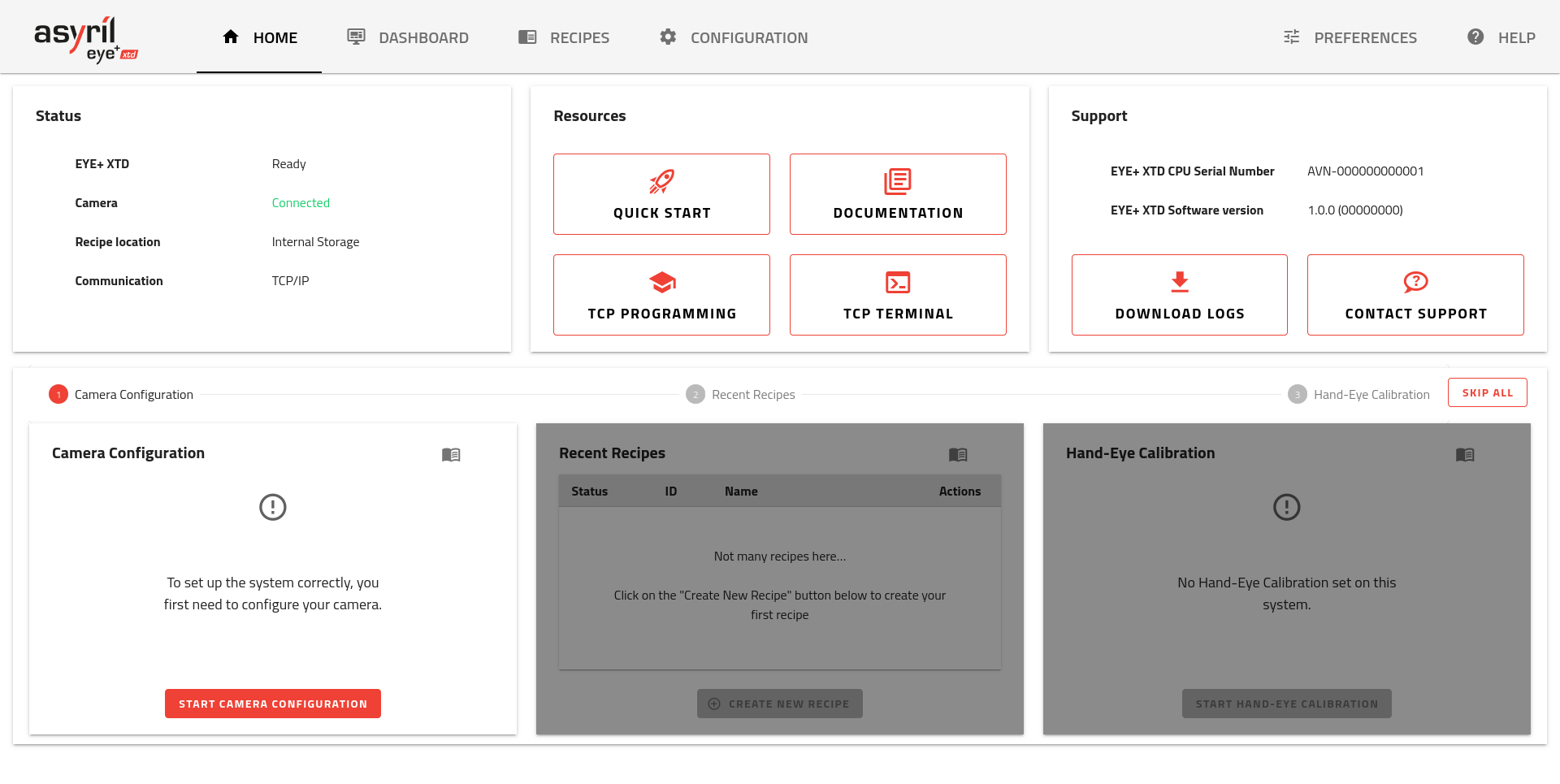

Abb. 39 STARTSEITE, wenn Sie zum ersten Mal eine Verbindung mit EYE+ XTD herstellen
Oberer Bereich

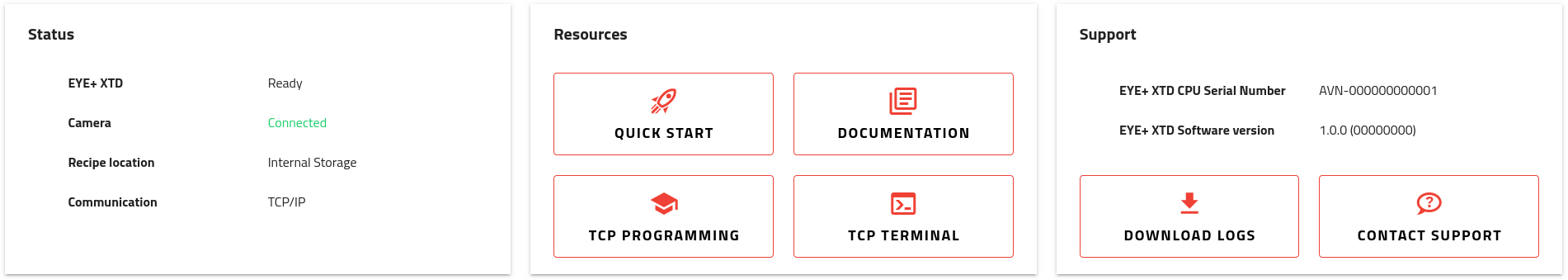

Abb. 40 Oberer Bereich der STARTSEITE
Der obere Bereich zeigt allgemeine Informationen über das System und nützliche Ressourcen an und ist in 3 Bereiche unterteilt:
Statusbereich
Der Statusbereich bietet einen Überblick über die wichtigsten Informationen zu Ihrem EYE+ XTD System an.
EYE+ XTD: Aktueller Status von EYE+ XTD. Für eine detaillierte Erklärung der verschiedenen Status, siehe EYE+ XTD Status.
Kamera: Hier wird angezeigt, ob die Kamera angeschlossen ist oder nicht. Dies kann nützlich sein, um Probleme mit der Verbindung oder der Konfiguration zu beheben, siehe dazu Abschnitt Vision.
Speicherort der Rezepte: Hier wird angezeigt, wo Ihre Rezepte standardmässig gespeichert/geladen werden. Dies kann entweder ein lokaler Speicher (Standardeinstellung) oder ein konfigurierter Remote-Speicher sein. Siehe Abschnitt Remote-Speicher für weitere Informationen.
Kommunikation: Spiegelt die Art der Kommunikation wider, die Sie verwenden, sei es TCP/IP oder ein bestimmtes Feldbusmodul.
Ressourcenbereich
Der Ressourcenbereich bietet Ihnen nützliche Inhalte für den Einstieg in die Nutzung von EYE+ XTD.
Schnellstart: Dies führt Sie zur Anleitung, die Ihnen dabei hilft, Ihr System zu installieren und sich zum ersten Mal mit EYE+ XTD Studio zu verbinden.
Dokumentation: Sie werden auf die Startseite der EYE+ XTD Dokumentation weitergeleitet.
TCP-Programmierung: Dies leitet Sie zur TCP-Programmierungsanleitung der Dokumentation weiter.
TCP-Terminal: Dies leitet Sie zum TCP-Terminal weiter, um über TCP/IP mit dem EYE+ XTD Controller zu kommunizieren.
Supportbereich
In diesem Bereich finden Sie alle nützlichen Informationen, die Sie uns zur Verfügung stellen können, wenn Sie Unterstützung benötigen.
EYE+ XTD CPU Seriennummer
EYE+ XTD Softwareversion
Protokolle herunterladen: Die Systemprotokolle werden vom Supportteam verwendet, um Ihr Problem zu beheben.
Support kontaktieren: Wenn Sie Hilfe in Bezug auf Ihr EYE+ XTD System benötigen, finden Sie hier die E-Mail-Adressen unserer Support-Center.
Wichtig
Über die Schaltfläche „Support kontaktieren“ wird ein Dialogfeld geöffnet, in dem Sie eines unserer Support-Zentren nach dessen (und Ihrem) Standort auswählen können. Auf diese Weise wird eine neue E-Mail erstellt, in der bereits die Informationen enthalten sind, die wir für eine bestmögliche Unterstützung benötigen. Wir bitten Sie auch, die Systemprotokolle herunterzuladen und der gleichen E-Mail beizulegen.
Unterer Bereich
Der untere Bereich wird bei der Ersteinrichtung des Systems als Onboarding-Tool verwendet. Nachdem dieser Vorgang abschlossen ist, werden in diesem Bereich relevante Informationen über das System angezeigt.

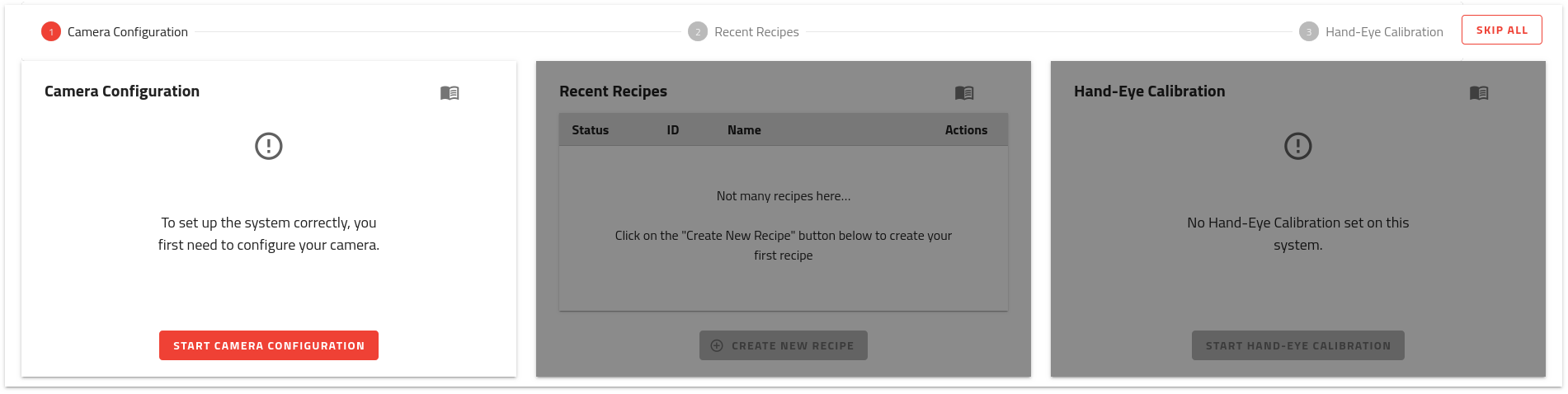

Abb. 41 Unterer Bereich der STARTSEITE
Initialisierung des Systems
Um Sie bei der Initialisierung des Systems auf EYE+ XTD Studio zu unterstützen, wird Ihnen ein dreistufiges Tool zur Verfügung gestellt:
Kamerakonfiguration: Öffnet den Kamerakonfigurationsassistenten. Dies ist erste wesentliche Schritt bei der Konfigurierung Ihres EYE+ XTD Systems.
Neueste Rezepte: Öffnet den Rezeptassistenten, um Ihnen zu helfen, schnell und einfach Ihr erstes Rezept zu erstellen.
Hand-Augen-Kalibrierung: Öffnet den Hand-Augen-Kalibrierungsassistenten, der Sie durch die Abstimmung Ihres Roboters und Ihrer Kamera für einen präzisen Betrieb führt.
Für eine optimale Leistung von EYE+ XTD in der Produktion, empfehlen wir Ihnen, diese drei Schritte vollständig zu durchlaufen.
Bemerkung
Wenn Sie bereits mit EYE+ XTD vertraut sind, können Sie das Onboarding anhand der Schaltfläche überspringen.
Informationen zum System
Sobald Sie das Onboarding entweder abgeschlossen oder übersprungen haben, verschwindet der Fortschrittsbalken am oberen Rand des unteren Bereichs, während die verschiedenen Bereiche bestehen bleiben. Dies ermöglicht einen Überblick über Ihr EYE+ XTD System und einfache Verknüpfungen zu den wichtigsten Funktionen.
Bemerkung
Wenn Sie EYE+ XTD mit unserer Online-Simulation entdecken, unterscheidet sich das Onboarding von jenem eines physischen EYE+ XTD Systems. Die drei Schritte für das Onboarding in der Simulation sind:
Auswahl der Teile
Neueste Rezepte
Ihre Meinung zählt
