Was ist in der Box?

Wenn Sie Ihren EYE+ XTD Bausatz erhalten haben, stellen Sie sicher, dass alle unten aufgeführten Elemente darin enthalten sind.

EYE+ XTD Bausatz

  • 1 Kameraobjektiv

  • 1 Kamera (6.3 Megapixel)

  • 1 EYE+ XTD Controller

  • 1 Netzkabel (5m)

../_images/box_elements.png

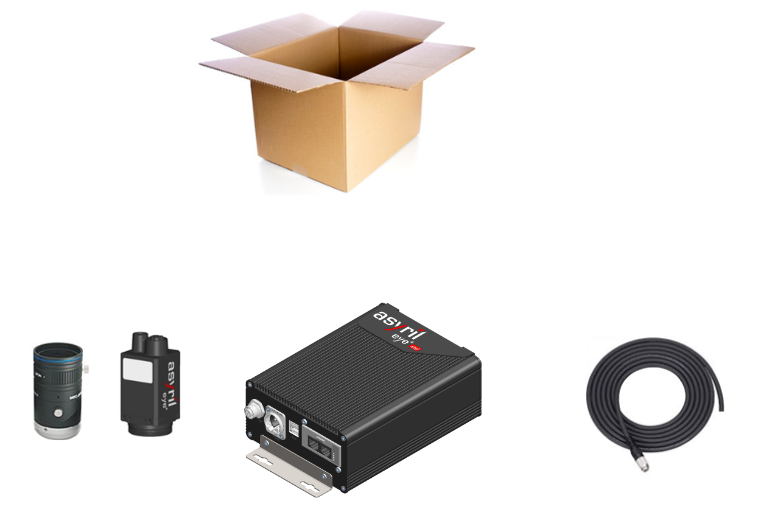

Abb. 2 EYE+ XTD Bausatz

Das Objektiv kann je nach dem von Ihnen gewählten Bausatz von der Abbildung abweichen.

Die Auswahl des EYE+ XTD Bausatzes richtet sich nach dem Arbeitsabstand und dem Sichtfeld (field of view FoV), das zum Abdecken des Entnahmebereichs benötigt wird. Tab. 3 enthält Beispiele für Arbeitsabstände für verschiedene Entnahmebereiche und EYE+ XTD Bausätze.

Tab. 3 Beispiele für Arbeitsabstände für verschiedene Sichtfelder und EYE+ XTD Kits

FoV (mm)

WD: Arbeitsabstand (mm)

W: Breite

L: Länge

F75

F50

F35

F25

F16

F12

50

75

740

500

-

-

-

-

100

150

-

1010

690

480

-

-

150

225

-

1520

1050

740

450

-

200

300

-

-

1400

990

620

450

250

375

-

-

-

1250

780

570

300

450

-

-

-

1500

940

690

350

525

-

-

-

-

1100

810

400

600

-

-

-

-

1270

940

450

675

-

-

-

-

1430

1060

500

750

-

-

-

-

-

1180

550

825

-

-

-

-

-

1310

600

900

-

-

-

-

-

1430
../_images/fov_and_working_distance.png

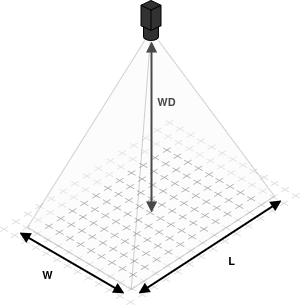

Abb. 3 Arbeitsabstand und Sichtfeld (vgl. Tab. 3)

Tab. 3 enthält Schätzwerte für die Wahl des geeigneten EYE+ XTD Objektivs, basierend auf den gewünschten Dimensionen des Sichtfelds (FoV) und des Arbeitsabstands (WD). Für genauere Werte und die richtige Integration in Ihre Maschine empfehlen wir Ihnen, die entsprechenden EYE+ XTD Kit CAD-Dateien herunterzuladen oder unseren Web-Konfigurator zu verwenden.

../_images/short_long.png

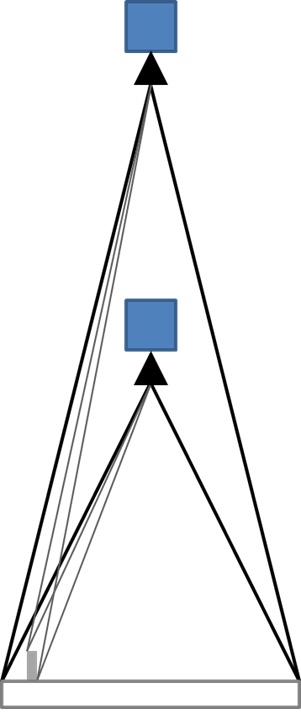

Abb. 4 Besonderheiten bei kurzen/langen Arbeitsabständen

Langer Arbeitsabstand:

  • Reduzierte Parallaxe

  • Mehr Platz für den Roboter

Kurzer Arbeitsabstand:

  • Kompakte Integration

  • Reduzierter Beleuchtungsbedarf


Optionale Elemente

Je nach Ihrer Anwendung könnten die folgenden optionalen Elemente erforderlich sein:

Wichtig

Wenn die erhaltenen Artikel nicht mit Ihrer Bestellung übereinstimmen oder beschädigt sind, unterschreiben Sie die Empfangsbestätigung nicht. Wenden Sie sich so schnell wie möglich an Asyril oder an Ihren örtlichen Verteiler.
