2.2 Kandidatendefinition

../../../../../_images/candidate_detection_candidate_definition.png

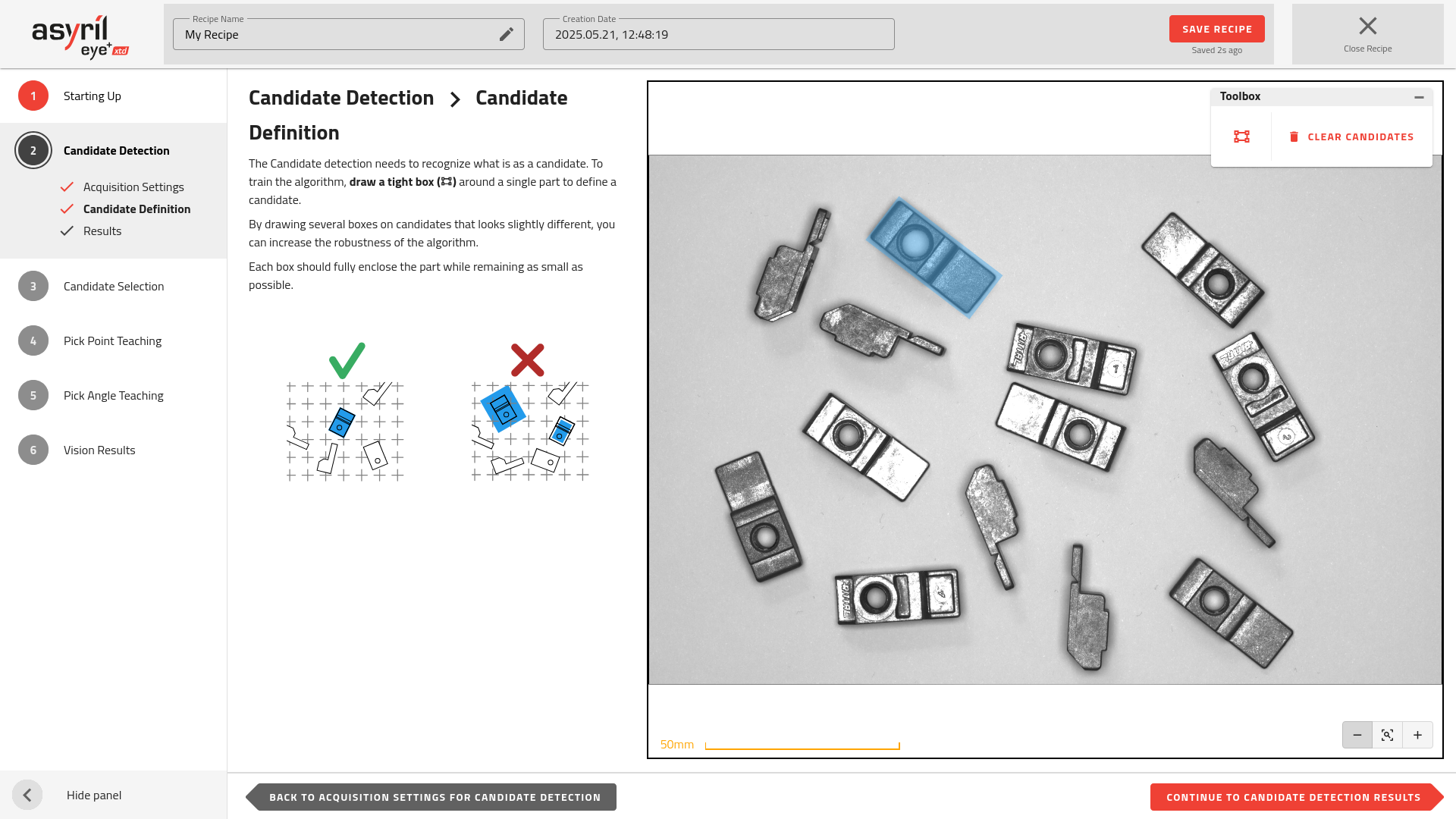

Abb. 61 Kandidatenerkennung - Kandidatendefinition

Im Schritt Kandidatendefinition können Sie festlegen, welche Teile vom KI-Algorithmus als Kandidaten erkannt werden sollen. Dazu werden enge Begrenzungsrahmen um die Teile gezeichnet, die das System als gültige Kandidaten erkennen soll.

Definition der Kandidaten

Um dem Algorithmus beizubringen, welche Teile gültig sind, müssen Sie normalerweise nur einen blauen Begrenzungsrahmen um einen guten Kandidaten zeichnen. Wenn die Erkennung nicht zufriedenstellend ist, können weitere Begrenzungsrahmen hinzugefügt werden, um weitere Varianten abzudecken. Der Begrenzungsrahmen muss:

  • Das Teil vollständig umschliessen: Der Begrenzungsrahmen muss das Teil vollständig umschliessen, ohne dass irgendwelche Kanten abgeschnitten werden.

  • So eng wie möglich sein: Zusätzlicher Platz um das Teil herum sollte auf ein Minimum reduziert werden, um zu vermeiden, dass unnötiger Hintergrund oder benachbarte Objekte erfasst werden.

  • Verschiedene Varianten abdecken: Wenn ein und dasselbe Teil in leicht unterschiedlichen Ausrichtungen oder Formen erscheinen kann, zeichnen Sie mehrere Begrenzungsrahmen, um diese Szenarien abzudecken. Dies erhöht die Robustheit des Algorithmus.

../../../../../_images/candidate_definition_example.png

Abb. 62 Beispiel für eine korrekte Kandidatendefinition um ein Teil

Verwenden Sie die Schaltfläche add_candidate in der Toolbox, um einen neuen Begrenzungsrahmen hinzuzufügen und ihn auf dem Bild zu platzieren. Ziehen Sie ihn dann zur gewünschten Stelle und passen Sie seine Grösse an den Kandidaten an.

Bemerkung

Um die Kandidatendefinition neu zu starten, verwenden Sie die Schaltfläche KANDIDATEN LÖSCHEN in der Toolbox.

Tipp

Die Bereitstellung einer Vielzahl von Kandidatendefinitionen verbessert die Robustheit der Erkennung der Teile. Definieren Sie jede Variante mit einem separaten Begrenzungsrahmen, damit das System unterschiedliche Erscheinungen desselben Teils erkennen kann. Denken Sie jedoch daran, dass die Definition zu vieler Kandidaten die Analysezeit erhöhen kann.

Training

Nach Beendigung dieses Schritts und wenn Begrenzungsrahmen geändert wurden, beginnt automatisch eine Trainingsphase. Das in Abb. 63 gezeigte Dialogfeld wird angezeigt, während das KI-Modell auf den definierten Begrenzungsrahmen trainiert wird. Die Dauer dieses Prozesses kann je nach Anzahl und Grösse der Begrenzungsrahmen variieren: Je mehr Begrenzungsrahmen, desto länger die Bearbeitungszeit. Auch kleinere Begrenzungsrahmen benötigen eine längere Bearbeitungszeit.

Bitte beachten Sie, dass dieser Trainingsschritt ausschliesslich während des Einlernens von Rezepten durchgeführt wird und während der Produktion nicht erforderlich ist.

../../../../../_images/candidate_definition_training.png

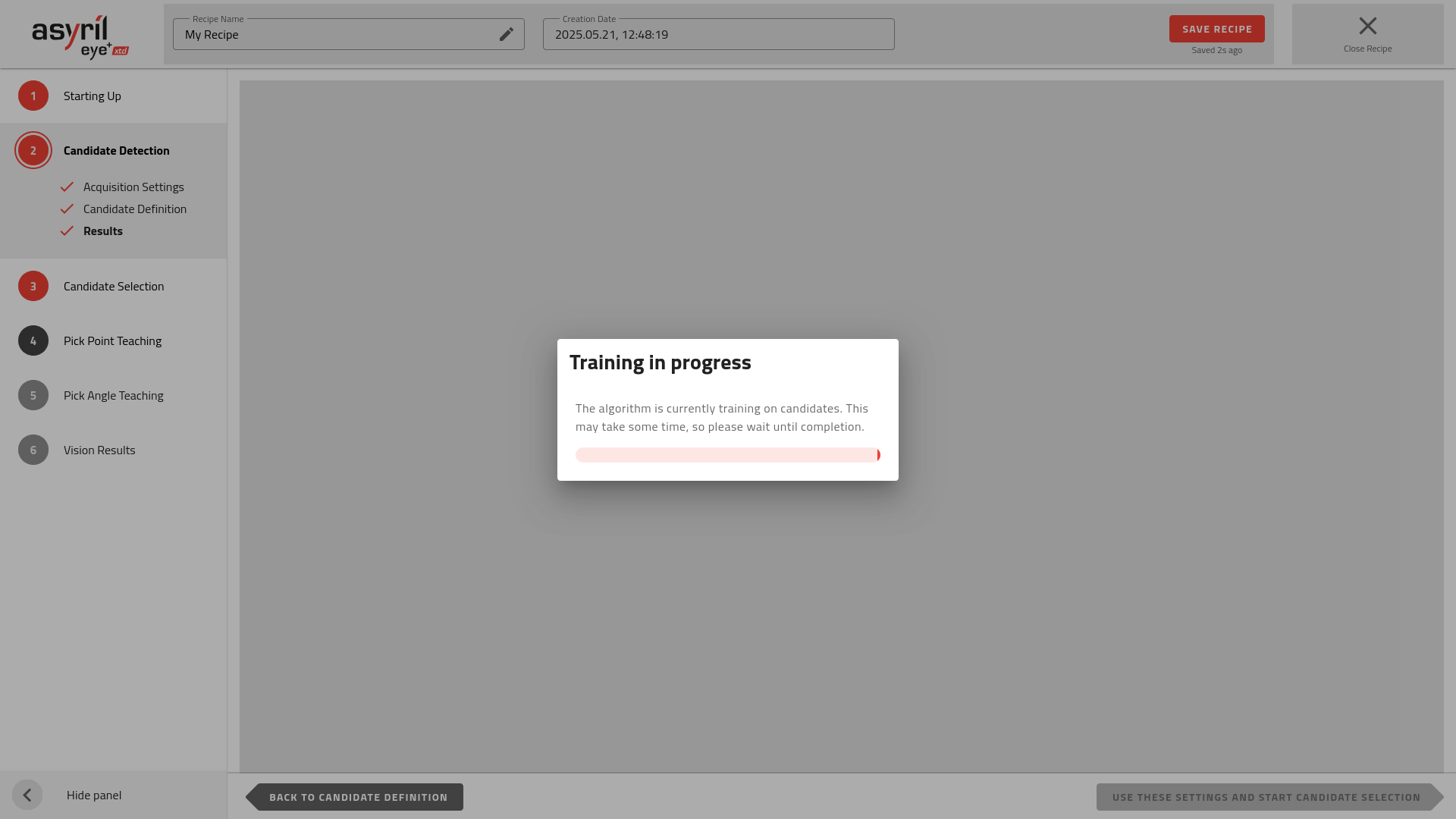

Abb. 63 KI-Training im Gange

Multi-model

Bei Multi-model-Rezepten ist darauf zu achten, dass jeder Modelltyp korrekt erkannt wird. Falls erforderlich, können Sie auch neue Kandidaten definieren, um den Erkennungsumfang zu verbessern.
