Pinbelegung
Die folgende Abbildung zeigt die Pinbelegung des GPIO-Steckverbinders auf dem EYE+ XTD Controller.

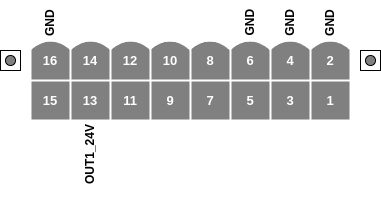

Abb. 35 GPIO-Pinbelegung des Steckverbinders, von der Seite des EYE+ XTD Controller aus gesehen
Die beschrifteten Pins haben eine spezielle Verwendung, die manchmal eine spezielle Konfiguration in EYE+ XTD erfordert. Die Verwendung der derzeit unterstützten Pins ist in Tab. 18 beschrieben.
Pin |
Bezeichnung |
Verwendung |
|---|---|---|
1 |
+24VDC_GPIO |
Reserviert für den 24V-Ausgang. Nicht verwenden! |
3 |
+12VDC_GPIO |
Reserviert für 12V-Ausgang. Nicht verwenden! |
5 |
+5VDC_GPIO |
Reserviert für 5V-Ausgang. Nicht verwenden! |
13 |
OUT1_24V |
Auslösung der externen Beleuchtung |
Wichtig
Die nicht beschrifteten Pins (7, 8, 9, 10, 11, 12, 14 und 15) sind für eine zukünftige Verwendung reserviert und müssen unbeschaltet bleiben. Die Nichtbeachtung dieser Anweisung kann zu dauerhaften Schäden am EYE+ XTD Controller oder an Ihrem eigenen Gerät führen.
Stromspezifikationen
Tab. 19 fasst die Stromspezifikationen des EYE+ XTD Controller für den GPIO Steckverbinder zusammen.
Pin |
Bezeichnung |
Maximale Stromstärke |
|---|---|---|
13 |
OUT1_24V |
500mA |
Wichtig
Versuchen Sie niemals, den Ausgängen mehr Strom zu entziehen als in Tab. 19 angegeben. Dies könnte zu einer dauerhaften Beschädigung des EYE+ XTD Controller führen.
Bemerkung
Der Ausgang OUT1_24V sollte nur zur Auslösung einer externen Beleuchtung verwendet werden. Er ist nicht für die Stromversorgung eines externen Beleuchtungssystems vorgesehen.
Er kann z. B. zur Aktivierung eines Relais oder eines Steuereingangs an einem externen Controller für die Beleuchtung verwendet werden. Diese Vorgehensweise gewährleistet ein korrektes Beleuchtungsverhalten und verhindert eine mögliche Beschädigung des EYE+ XTD Controller.
