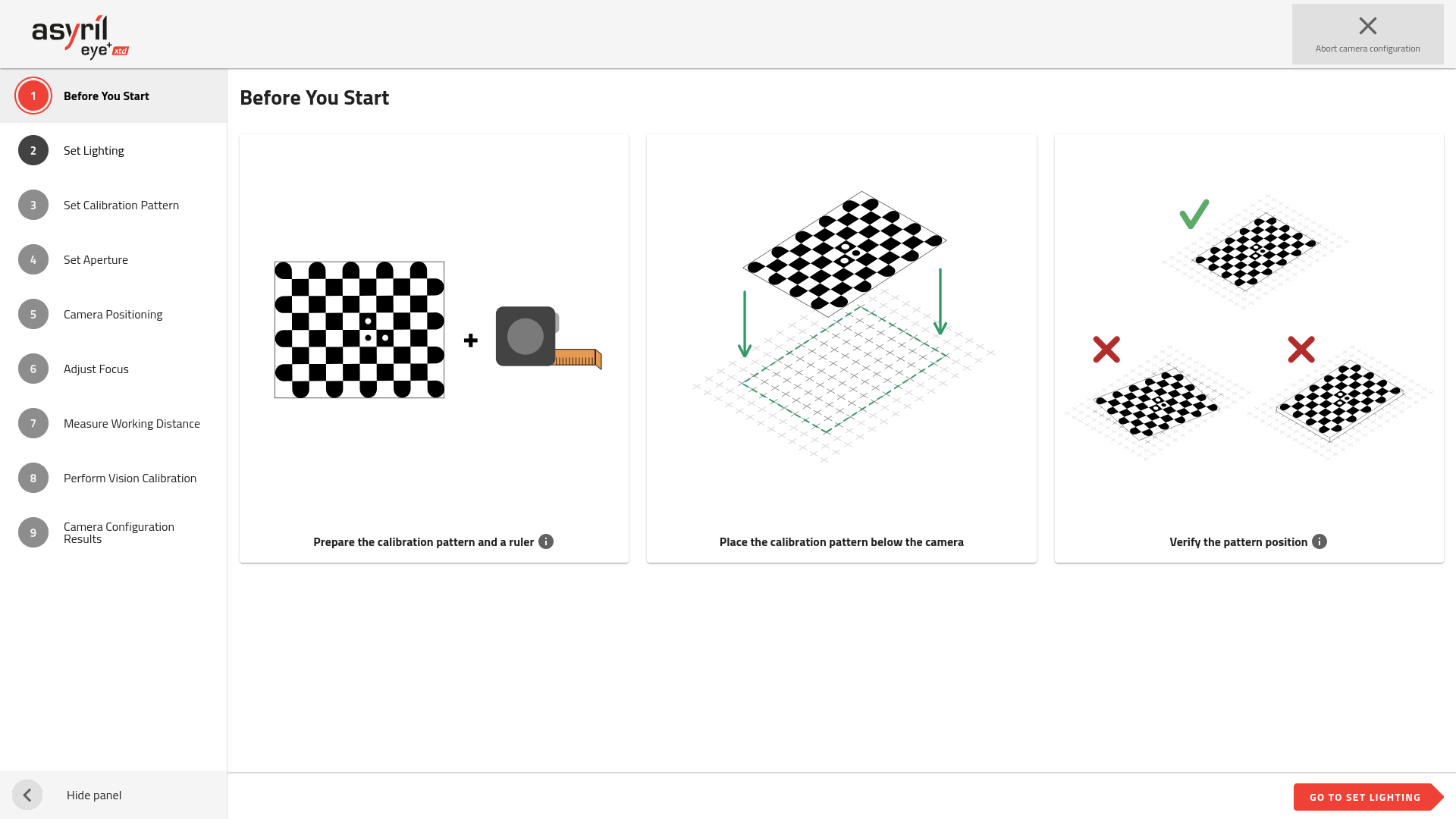

Kamerakonfigurationsassistent

Dieser Assistent führt Sie durch die Installation des Vision-Systems und durch die Vision-Kalibrierung.

../../_images/camera_configuration_wizard.png

Abb. 136 Kamerakonfigurationsassistent

Der Kamerakonfigurationsassistent umfasst 9 Schritte.

Bevor Sie diesen Assistenten starten, stellen Sie sicher, dass die Kamera korrekt installiert ist:

  • Die Kamera ist über der Mitte des Entnahmebereichs platziert.

  • Der Abstand zwischen der Vorderseite des Objektivs und des Entnahmebereichs entspricht dem Arbeitsabstand Ihres EYE+ XTD Kits.

  • Das EYE+ XTD Logo der Kamera ist auf der Seite der längsten Seite des Entnahmebereichs ausgerichtet.

  • The lens cover is removed.

Bemerkung

Weitere Informationen finden Sie im Abschnitt Montage der Kamera und des Objektivs.

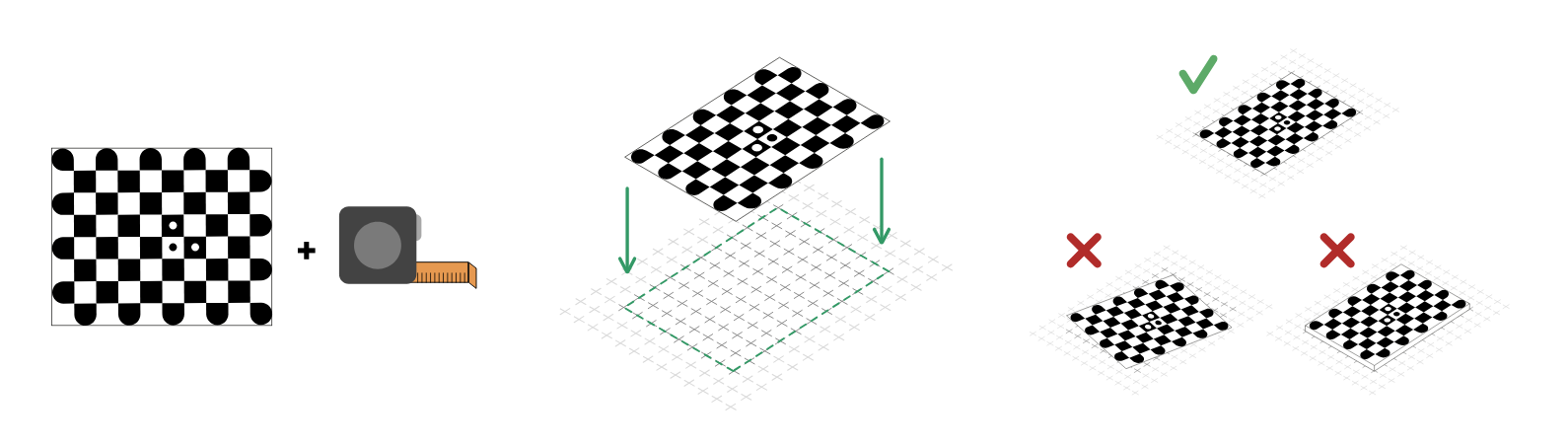

1. Bevor Sie beginnen

Bereiten Sie ein Messband vor (in Meter oder Zoll).

Wichtig

Behalten Sie die gleiche Installation bei, wie sie im Produktionsstatus sein würde. Wenn z. B. bei der Produktion ein Gegenstand die Sicht der Kamera versperrt, müssen Sie diesen Gegenstand stehen lassen, da damit bei der Kamerakonfiguration die Festlegung des Untersuchungsbereichs in Ihrer Installation ermöglicht wird.

../../_images/camera_configuration_before_you_start.png

Abb. 137 Bevor Sie beginnen

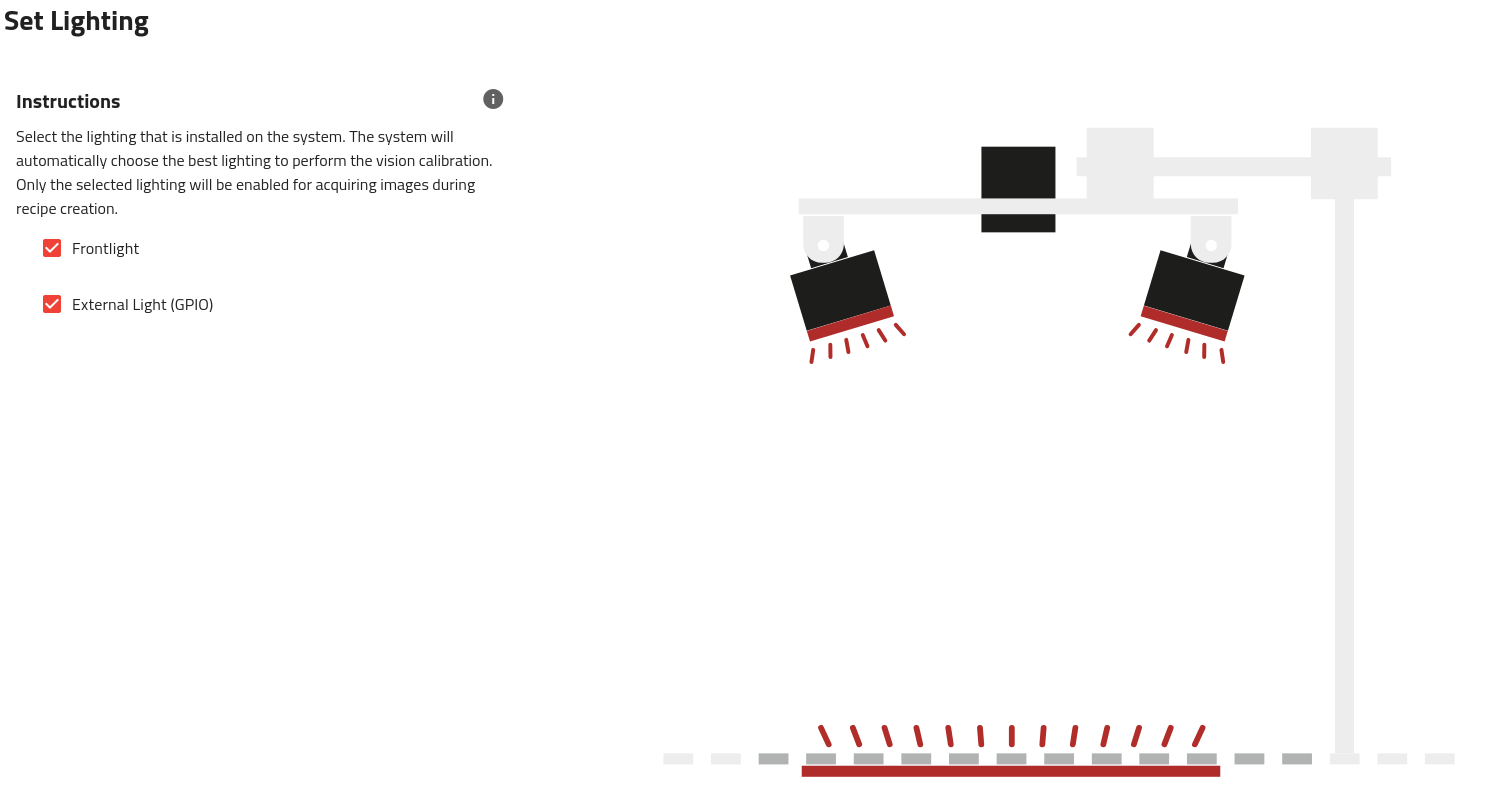

2. Beleuchtung einstellen

Sie müssen die verfügbare Beleuchtung auswählen, die Sie beim Konfigurieren der Kamera verwenden möchten. Sie können die Hintergrundbeleuchtung und das Auflicht ein- und ausschalten, müssen aber mindestens eine auswählen.

Tipp

Wir empfehlen Ihnen, alle verfügbaren Beleuchtungen anzustellen. Dies entspricht dann auch der verfügbaren Beleuchtung bei der späteren Erstellung eines Rezepts. Für die Kalibrierung wählt das System automatisch die am besten geeignete Beleuchtung.

../../_images/camera_configuration_set_lighting.png

Abb. 138 Beleuchtung einstellen

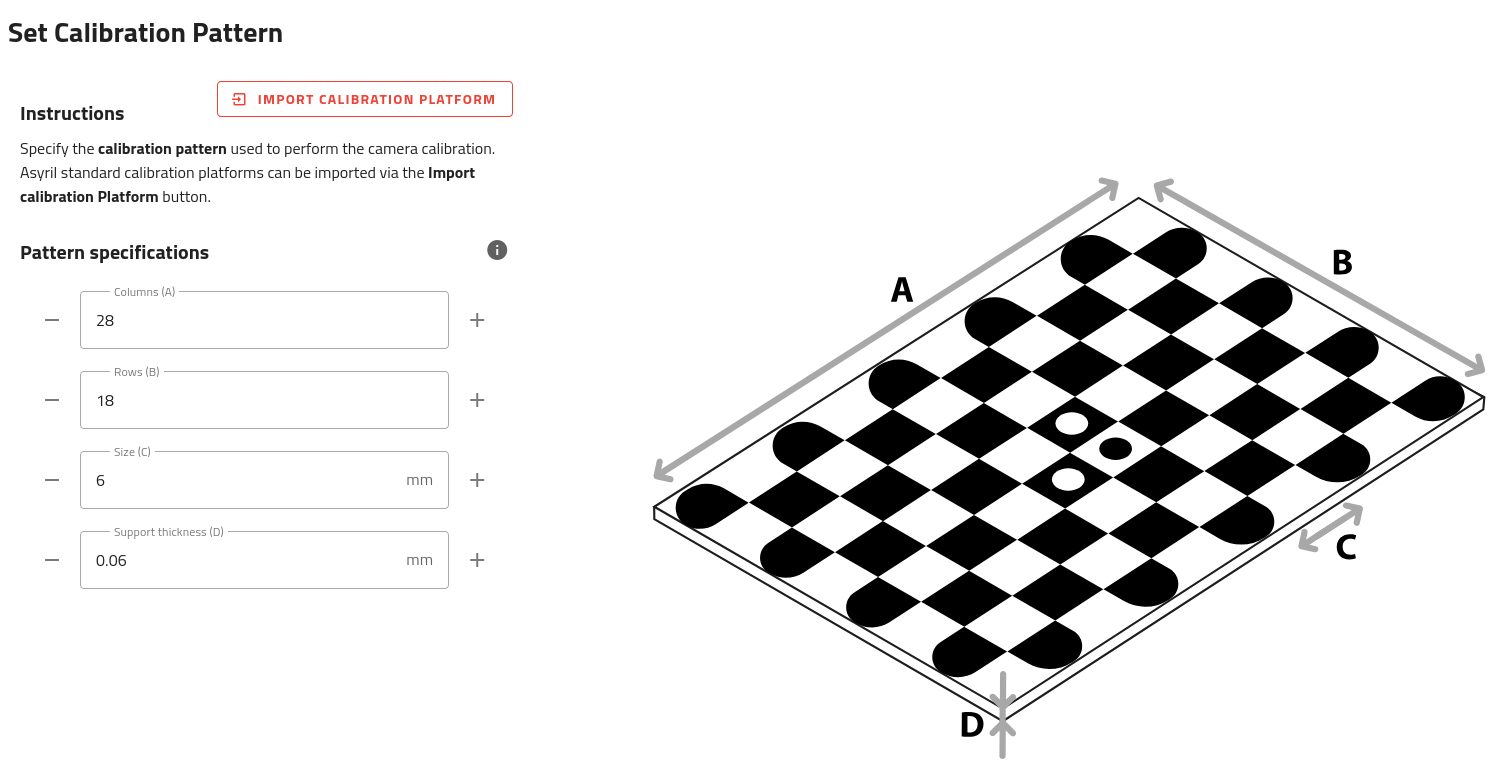

3. Kalibrierungsmuster einstellen

In diesem Schritt können Sie die erforderlichen Einstellungen für Ihr benutzerdefiniertes Kalibrierungsmuster eingeben. Eine Anleitung zum Erstellen eines Musters finden Sie im Kapitel: Erstellung eines Musters für die Kamerakonfiguration.

Wenn Sie eine Standardkalibrierungsplattform von Asyril verwenden, können Sie die Konfiguration einfach importieren, indem Sie auf die Schaltfläche Kalibrierungsplattform importieren klicken.

Zur Durchführung der Kalibrierung sind die folgenden Parameter erforderlich:

  1. Anzahl Quadrate: Gesamtzahl der Quadrate im Muster, einschliesslich der Quadrate mit runden Ecken.

  2. Quadratgrösse: Physische Länge einer Seite eines einzelnen Quadrats (in Millimetern oder Zoll).

  3. Dicke der Unterlage: Dicke des Materials, auf das das Muster gedruckt oder montiert ist.

../../_images/camera_configuration_set_pattern.png

Abb. 139 Einstellen des Kalibrierungsmusters

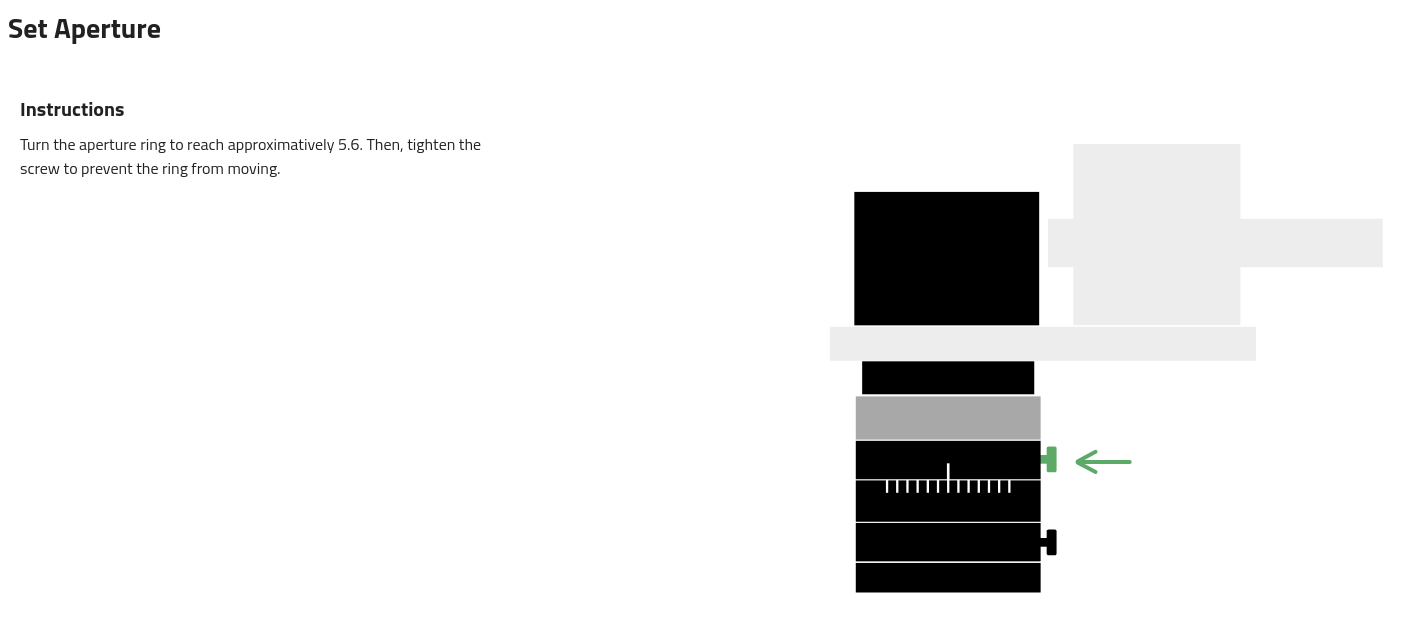

4. Blende einstellen

Stellen Sie die Kamerablende auf 5,6 ein. Diese Blende ist gut auf die im EYE+ XTD Kit mitgelieferte Kamera und das Objektiv abgestimmt, um einen optimalen Kontrast in den Bildern zu erreichen. Anschliessend können Sie diesen Blendenwert mit der oberen Schraube des Objektivs fixieren.

../../_images/camera_configuration_set_aperture.png

Abb. 140 Blende einstellen

5. Positionierung der Kamera

Prüfen Sie hier, ob Ihr Vision-System richtig montiert ist. Wenn das nicht der Fall ist, müssen Sie Ihre Installation korrekt einrichten.

../../_images/camera_configuration_center_position.png

Abb. 141 Position zentrieren

Tipp

Wenn die Kalibrierplatte nicht richtig sichtbar ist (zu dunkel), schalten Sie die Hintergrundbeleuchtung ein.

Sie müssen die Position der Kamera so anpassen, dass die Mitte des grünen Kreuzes ungefähr in der Mitte der Vision-Kalibrierplatte liegt. Sobald dies der Fall ist, kann die Kamera fest fixiert werden. Bewegen Sie die Kamera danach nicht mehr.

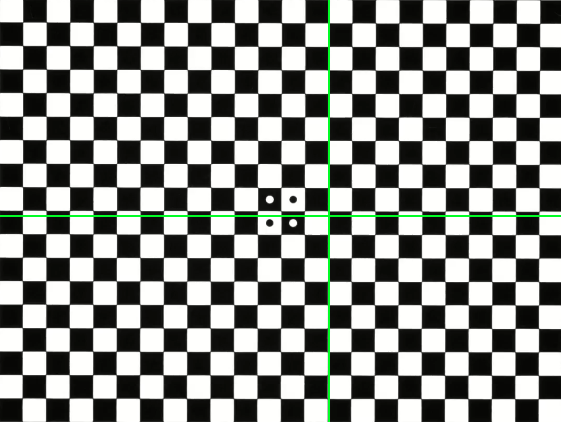

../../_images/not_centered.png

Abb. 142 Nicht gut zentriert

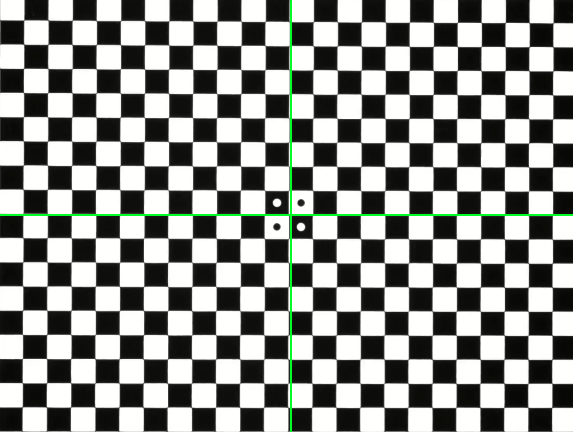

../../_images/centered.png

Abb. 143 Gut zentriert

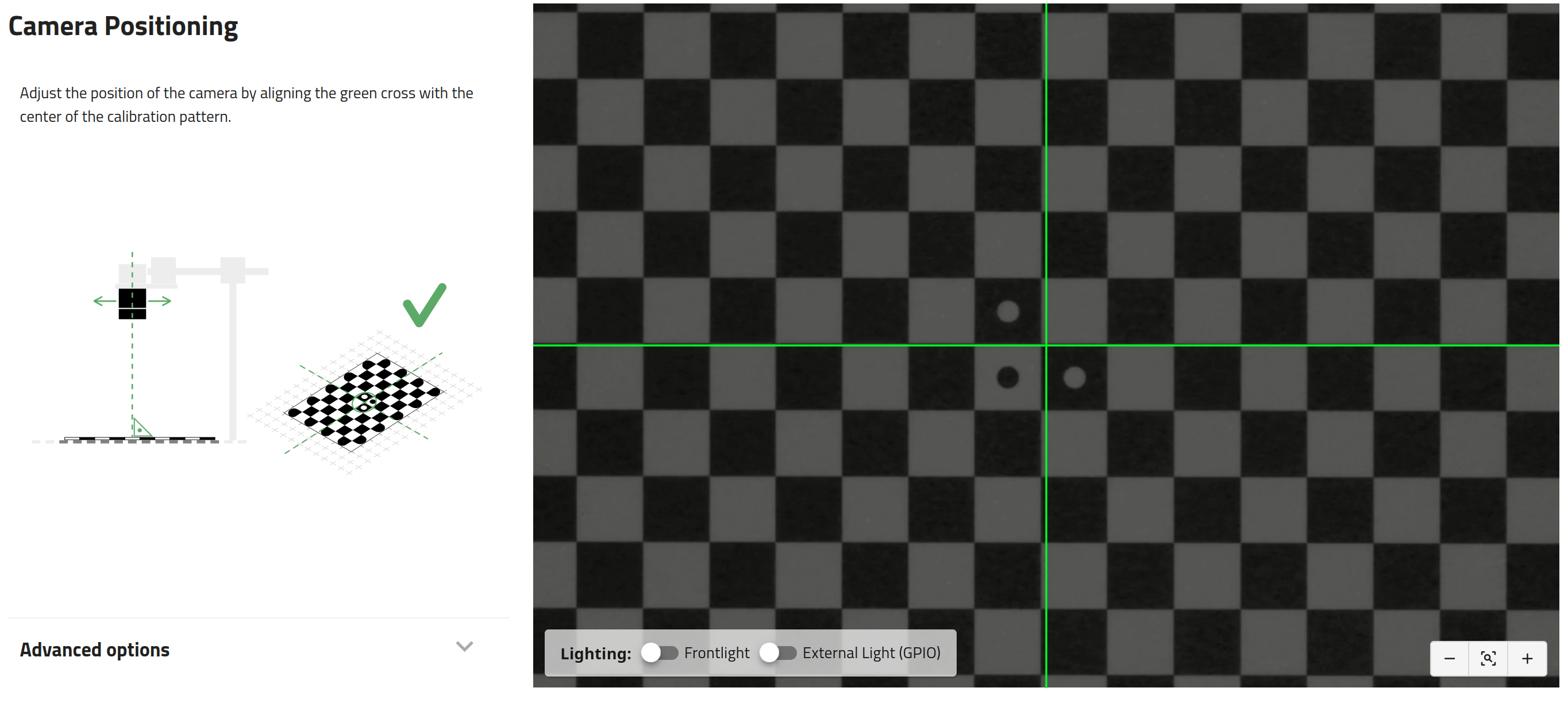

Für eine präzisere Zentrierung der Kamera können Sie die Zoomfunktion verwenden. Verwenden Sie zum hineinzoomen die + Taste in der rechten unteren Ecke der Live-Ansicht.

../../_images/camera_configuration_center_position_zoomed.png

Abb. 144 Zentrierung der Kamera mit Zoom

Bemerkung

Die Kamerakonfiguration ist robust genug, dass die Ränder der Kalibrierplatte teilweise verdeckt werden können. Auf der Längsachse kann bis zu einer Linie und auf der Querachse bis zu 3 Linien verdeckt werden.

Wenn jedoch zu viele Linien verdeckt sind, zeigt das System eine allgemeine Fehlermeldung an: „Vision-Kalibrierung kann nicht durchgeführt werden“.

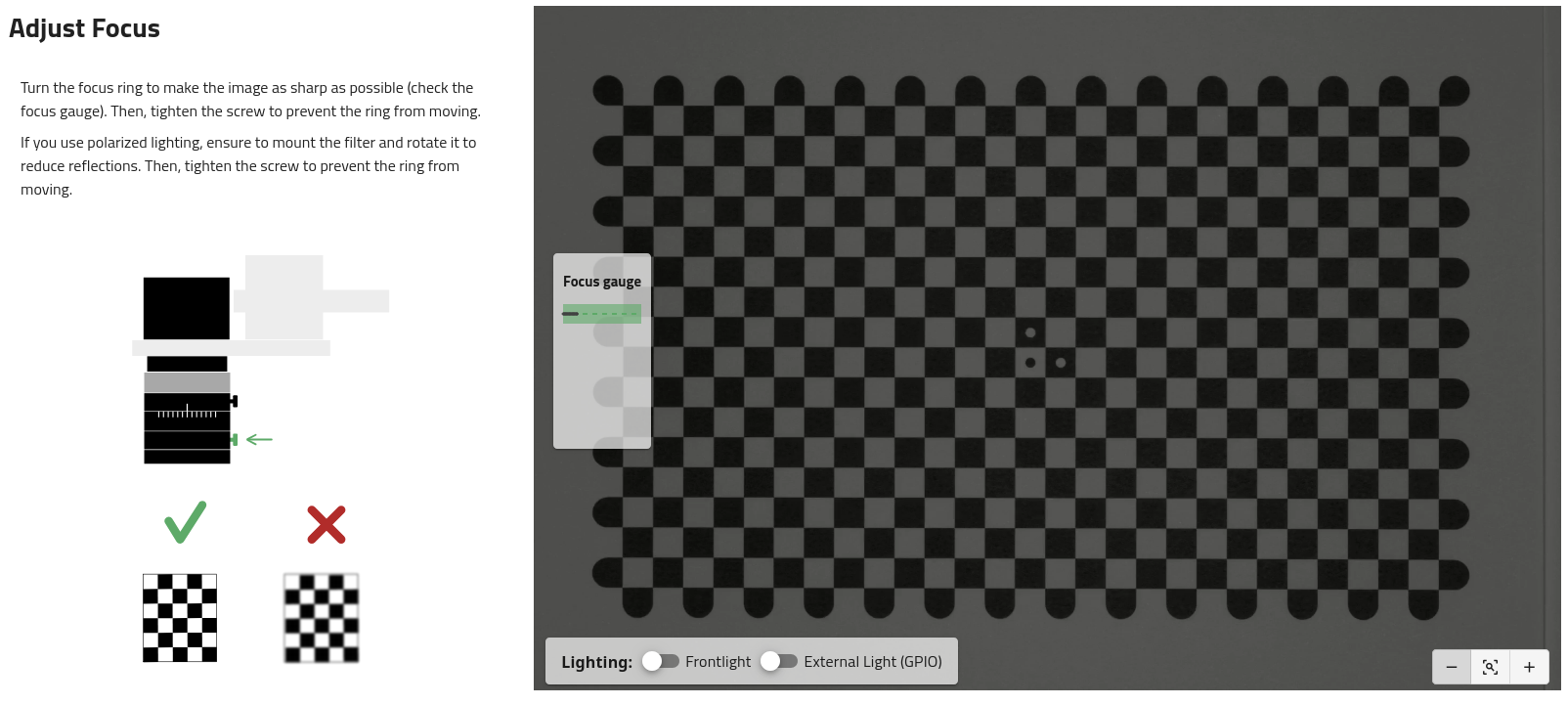

6. Fokus einstellen

Stellen Sie den Fokus so ein, dass das Bild so scharf wie möglich ist. Anschliessend können Sie diese Fokuseinstellung fixieren, indem Sie die untere Schraube des Objektivs anziehen. Sie können die Fokusanzeige auf der linken Seite der Live-Ansicht verwenden, um den Fokus präzise einzustellen.

Wenn Sie eine polarisierte Beleuchtung verwenden, stellen Sie sicher, dass Sie den Polarisationsfilter richtig montieren. Drehen Sie den Filter, um Reflexionen zu minimieren, und ziehen Sie dann die Feststellschraube an, sodass sich der Filterring nicht bewegt.

../../_images/camera_configuration_adjust_focus.png

Abb. 145 Fokus einstellen

Wichtig

Wenn Sie diesen Schritt nicht korrekt ausführen, kann die Leistung der Bildanalyse beeinträchtigt werden.

Tipp

Wenn die Kalibrierplatte nicht richtig sichtbar ist (zu dunkel), schalten Sie die Hintergrundbeleuchtung ein.

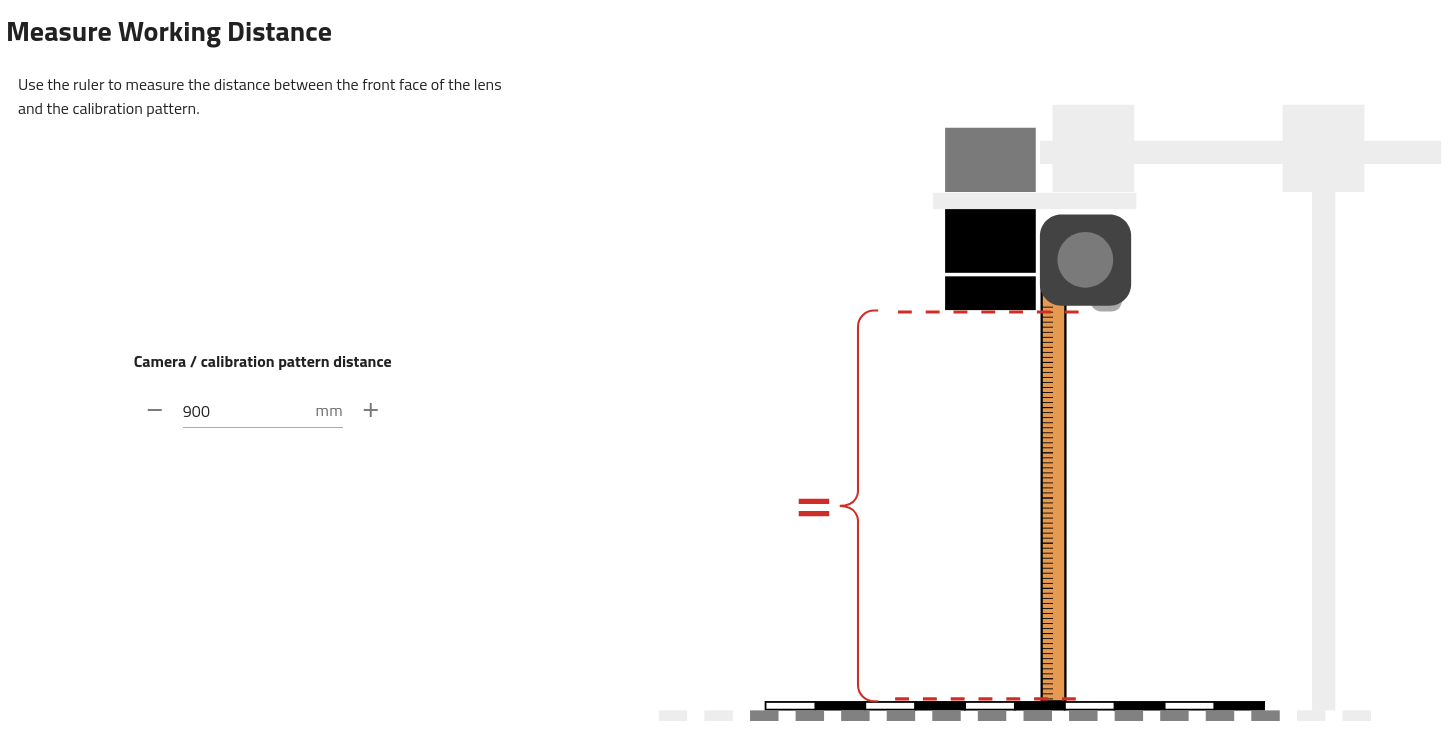

7. Arbeitsabstand messen

Messen Sie den Abstand von der Kalibrierplatte zur Vorderseite des Objektivs. Dieser Arbeitsabstand wird benötigt, um die Parallaxe an Ihren Teilen zu korrigieren. Geben Sie diesen Messwert in das Feld ein.

../../_images/camera_configuration_measure_working_distance.png

Abb. 146 Messen Sie den Arbeitsabstand

Bemerkung

Weitere Informationen zur Parallaxe und wie sie korrigiert wird, finden Sie im Abschnitt Korrektur der perspektivischen Projektion.

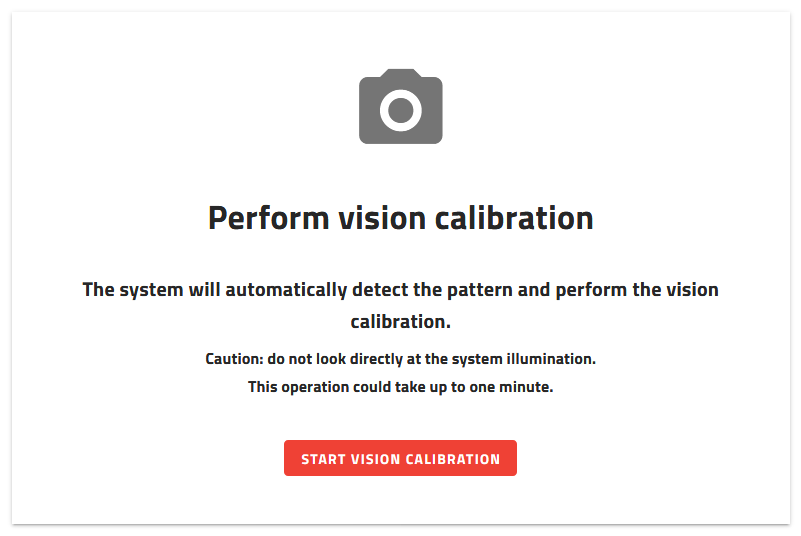

8. Vision-Kalibrierung durchführen

../../_images/camera_configuration_perform_vision_calibration.png

Abb. 147 Vision-Kalibrierung durchführen

Vergewissern Sie sich, dass das Sichtfeld auf die Platte frei ist, und klicken Sie dann auf die Schaltfläche VISION-KALIBRIERUNG STARTEN.

Dieser Schritt startet die Vision-Kalibrierung. Dabei werden die zuvor eingegebenen Parameter berücksichtigt. Die Vision-Kalibrierung wendet anhand des auf der Kalibrierplatte aufgedruckten Schachbretts Korrekturen auf das Bild an. Die Vision-Kalibrierung führt folgendes durch:

  • Verzeichnungskorrektur

  • RMS-Fehler bei der Berechnung der Verzeichnungskorrektur

  • Festlegung des Untersuchungsbereichs (Region of interest ROI)

  • Berechnung des Pixel-Millimeter oder Pixel-Zoll Massstabs

  • Korrektur der Parallaxe

Bemerkung

Weitere Informationen zu den Vision-Korrekturen finden Sie im Abschnitt Was führt die Vision-Kalibrierung durch?.

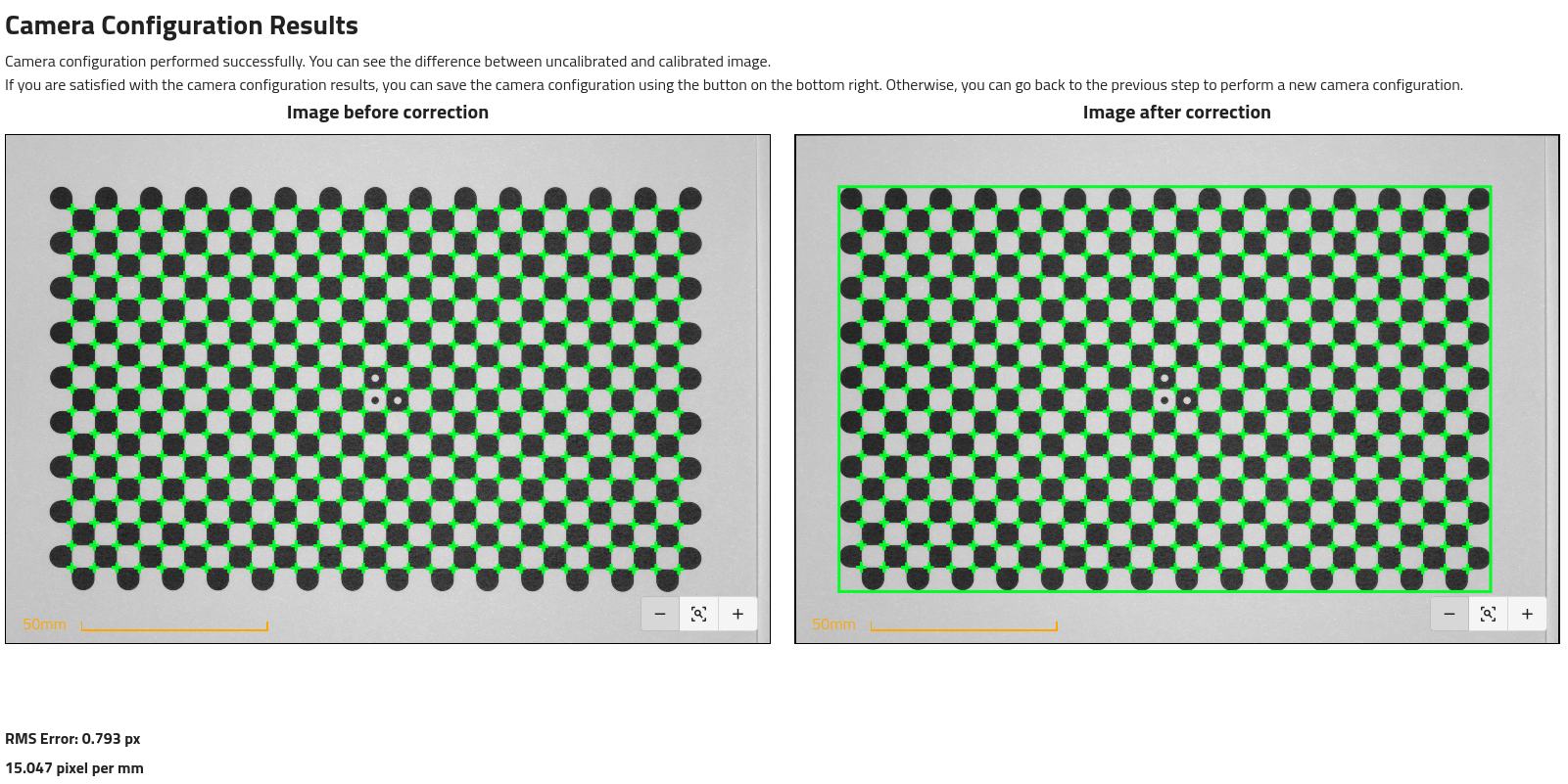

9. Ergebnisse der Kamerakonfiguration

In den Ergebnissen der Kamerakonfiguration sehen Sie ein Bild vor und ein Bild nach der Vision-Kalibrierung (Abb. 148).

../../_images/camera_configuration_result.png

Abb. 148 Ergebnis der Kamerakonfiguration

Bemerkung

Die angezeigten vorher/nachher-Bilder können sehr ähnlich sein, da die Objektive, die wir für das Vision Kit ausgewählt haben, einen sehr geringen Fisheye-Effekt aufweisen.

Das grüne Rechteck auf dem rechten Bild stellt den Untersuchungsbereich (ROI) dar.

Hier werden der RMS-Fehler und der Pixel-Millimeter oder Pixel-Zoll Massstab angezeigt.

Wichtig

Wenn der RMS-Fehler grösser als 1 ist, ist die Korrektur nicht anwendbar.

Wenn Sie mit den Ergebnissen zufrieden sind, können Sie auf die Schaltfläche KAMERAKONFIGURATION BEENDEN UND SPEICHERN klicken, um zu speichern und den Assistenten zu schliessen.
