GPIO
Brochage
L’illustration suivante montre le brochage du connecteur GPIO mâle présent sur l’EYE+ XTD Controller.

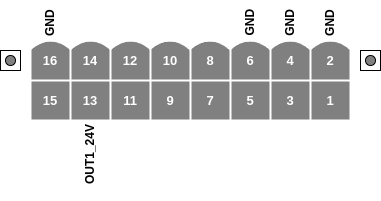

Fig. 35 Brochage GPIO du connecteur mâle, sur le côté de l’EYE+ XTD Controller.
Les pôles désignés ont un usage dédié qui leur est attaché et qui nécessite parfois une configuration spécifique dans EYE+ XTD. L’utilisation des pôles actuellement pris en charge est décrite dans le Tableau 18.
Pôle |
Désignation |
Usage |
|---|---|---|
1 |
+24VDC_GPIO |
Réservé à la sortie 24V. Ne pas utiliser ! |
3 |
+12VDC_GPIO |
Réservé à la sortie 12V. Ne pas utiliser ! |
5 |
+5VDC_GPIO |
Réservé à la sortie 5V. Ne pas utiliser ! |
13 |
OUT1_24V |
Déclenchement de l’éclairage externe |
Important
Les pôles non désignés (7, 8, 9, 10, 11, 12, 14 et 15) sont réservés pour une utilisation future et ne doivent pas être connectés. Le non-respect de cette instruction peut entraîner des dommages permanents à l’EYE+ XTD Controller ou à votre propre appareil.
Spécifications électriques
Tableau 19 résume les spécifications électriques de l’EYE+ XTD Controller pour le connecteur GPIO.
Pôle |
Désignation |
Courant maximal |
|---|---|---|
13 |
OUT1_24V |
500mA |
Important
N’essayez jamais de tirer plus de puissance des sorties que ce qui est spécifié dans le Tableau 19. Cela pourrait entraîner des dommages permanents à l’EYE+ XTD Controller.
Remarque
La sortie OUT1_24V ne doit être utilisée que pour déclencher un éclairage externe. Elle n’est pas conçue pour alimenter un système d’éclairage externe.
Elle peut par exemple être utilisée pour activer un relais ou une entrée de commande sur un contrôleur d’éclairage externe. Cette approche garantit un comportement correct de l’éclairage et évite d’éventuels dommages à l’EYE+ XTD Controller.
