Que contient le kit ?

Une fois que vous avez reçu votre kit, assurez-vous que tous les composants énumérés ci-dessous y figurent.

Kit EYE+ XTD

1 Objectif de la caméra
1 Caméra (6.3 mégapixels)
1 EYE+ XTD Controller
1 Câble d’alimentation (5m)

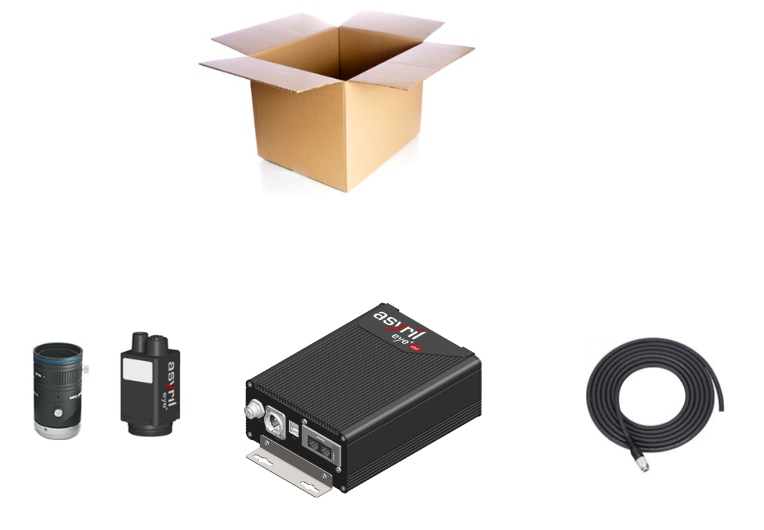

../_images/box_elements.png — Fig. 2 Kit EYE+ XTD

L’objectif optique peut être différent de celui sur l’image en fonction du kit que vous avez choisi.

Le choix du kit EYE+ XTD est déterminé par la distance de travail et le champ de vision (CdV) nécessaire pour couvrir la zone de dégagement. Le Tableau 3 fournit des exemples de distances de travail pour différentes zones de dégagement et kits EYE+ XTD.

Tableau 3 Exemples de distances de travail pour différents champs de vision et kits EYE+ XTD
CdV (mm)		WD : distance de travail (mm)
W : largeur	L : longueur	F75	F50	F35	F25	F16	F12
50	75	740	500	-	-	-	-
100	150	-	1010	690	480	-	-
150	225	-	1520	1050	740	450	-
200	300	-	-	1400	990	620	450
250	375	-	-	-	1250	780	570
300	450	-	-	-	1500	940	690
350	525	-	-	-	-	1100	810
400	600	-	-	-	-	1270	940
450	675	-	-	-	-	1430	1060
500	750	-	-	-	-	-	1180
550	825	-	-	-	-	-	1310
600	900	-	-	-	-	-	1430

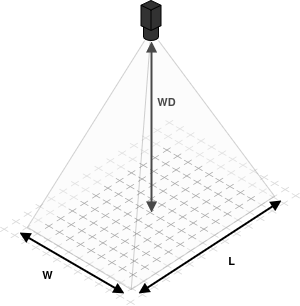

../_images/fov_and_working_distance.png — Fig. 3 Distance de travail et champ de vision (voir Tableau 3)

Le Tableau 3 fournit des estimations pour vous aider à sélectionner l’objectif approprié en fonction du champ de vision (CdV) et de la distance de travail (WD) souhaités. Pour des valeurs plus précises et une intégration correcte dans votre machine, nous vous recommandons de télécharger les Fichiers CAD Kit EYE+ XTD correspondants ou d’utiliser notre configurateur web.

../_images/short_long.png — Fig. 4 Particularités des distances de travail courtes/longues

Longue distance:

Réduction de la parallaxe
Plus d’espace pour le robot

Courte distance:

Intégration compacte
Réduction de la puissance d’éclairage nécessaire

Éléments facultatifs

En fonction de votre application, les éléments facultatifs suivants pourraient être nécessaires :

Câble Ethernet pour la connexion de la caméra (2m, 5m, 10m, 15m ou 20m)
Kit d’éclairage frontal
Câble d’alimentation pour l’éclairage frontal (2m, 5m, 10m, 15m or 20m )
Filtre polarisant pour l’objectif et l’éclairage
Connecteur GPIO pour l’éclairage externe
Module de bus de terrain

Important

Si les articles reçus ne correspondent pas à votre commande ou sont endommagés, ne signez pas le reçu. Contactez Asyril ou votre distributeur local le plus rapidement possible.
