Alimentation électrique
Connexion de l’alimentation électrique
Branchez le connecteur Power de l’EYE+ XTD Controller à l’alimentation électrique spécifiée (voir le Tableau 11) à l’aide du câble d’alimentation fourni.
Une fois que c’est fait, l’EYE+ XTD Controller démarre automatiquement. Au démarrage du système, la LED d’état Status est éteinte. Le démarrage peut prendre jusqu’à 2 minutes. Cela peut prendre plus longtemps en cas de redémarrage après une mise à jour (environ 5 minutes) ou si la caméra n’est pas connectée.
Remarque
Le système se réinitialisera automatiquement après un certain temps (environ 30 minutes) si l’application ne démarre pas correctement.
Lorsque le système est prêt, la LED Status clignote lentement (1 Hz).
Pour éteindre l’EYE+ XTD Controller, débranchez le câble d’alimentation.
Remarque
Le câble d’alimentation est fourni avec le kit EYE+ XTD.
Spécifications électriques
Le Tableau 11 résume les spécifications électriques de l’EYE+ XTD Controller.
Caractéristique |
Valeur |
|---|---|
Tension |
24V DC PELV (+- 5%) |
Courant électrique avec éclairage frontal |
max 6.5 A |
Courant électrique sans éclairage frontal |
max 2.5 A |
Remarque
Ces valeurs peuvent changer avec l’ajout de nouvelles fonctionnalités matérielles (p. ex: GPIO).
Le connecteur EYE+ XTD est un XLR3 mâle. Les spécifications du connecteur et du câble sont présentées dans le Tableau 12 et dans le Tableau 13.
Pôle |
Signal |
Connecteur de l’EYE+ XTD Controller |
|---|---|---|
1 |
24V DC PELV |
|
2 |
GND |
|
3 |
TERRE |

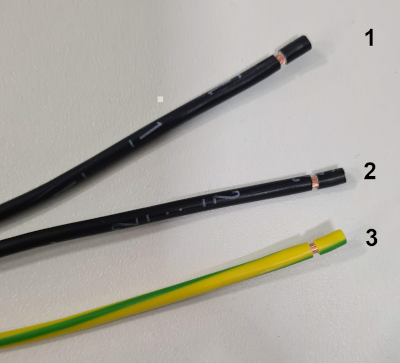

Numéro |
Signal |
Fils internes |
Connecteur de l’EYE+ XTD Controller |
|---|---|---|---|
1 |
24V DC PELV |
Noir, identifié par un 1 |
|
2 |
GND |
Noir, identifié par un 2 |
|
3 |
TERRE |
Jaune / Vert |
