Avant de commencer

Les sections suivantes montrent comment ajouter et configurer votre EYE+ XTD dans Siemens TIA Portal.

Installation du GSDML

Vous trouverez le fichier electronic datasheet GSDML dans la section de téléchargement Téléchargements PROFINET IO. Une fois le fichier téléchargé, procédez à l’installation en utilisant l’outil Manage general station description files, comme indiqué dans la figure suivante.

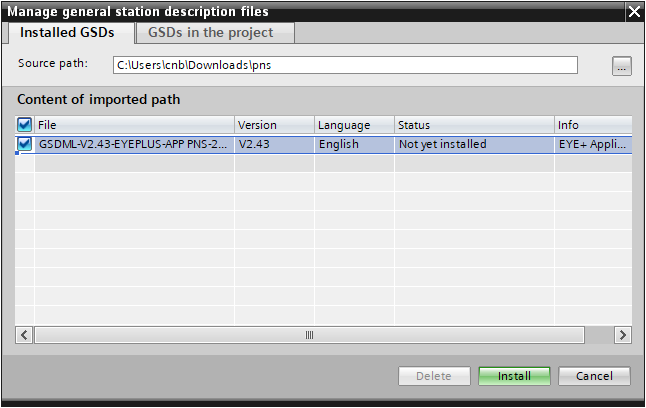

../../../_images/tia_import_gsdml.png — Fig. 220 Importation du fichier GSDML, l’installation s’effectue en cliquant sur Install.

Ajouter et configurer EYE+ XTD

Après avoir installé le GSDML, vous pouvez ajouter un périphérique EYE+ XTD à votre vue d’ensemble du réseau. Comme le montre la figure suivante, le périphérique EYE+ XTD est répertorié dans le catalogue de hardware sous la section Other Field Devices > I/O > Asyril SA > PNS > EYE+ XTD Application.

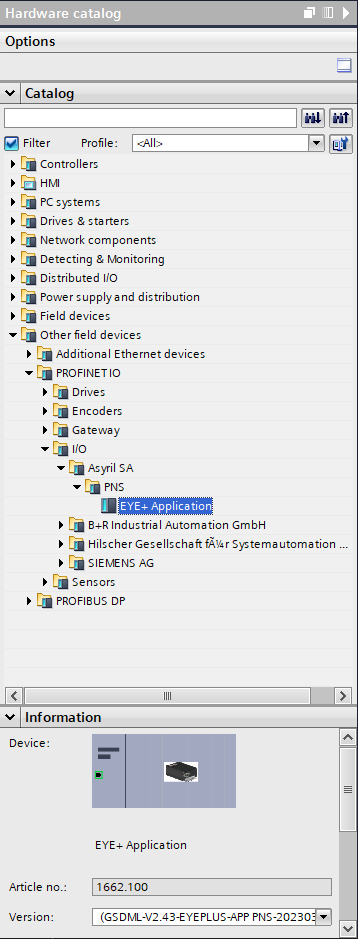

../../../_images/tia_hardware_catalog.png — Fig. 221 EYE+ XTD est disponible dans le catalogue de matériel (Hardware Catalog).

Le module de bus de terrain installé dans EYE+ XTD est livré sans paramètres IP et sans nom de station.

Pour configurer le module de bus de terrain EYE+ XTD, commencez par ajouter un périphérique EYE+ XTD à votre vue d’ensemble du réseau et connectez-le à votre contrôleur PROFINET. Cela devrait ressembler à ceci :

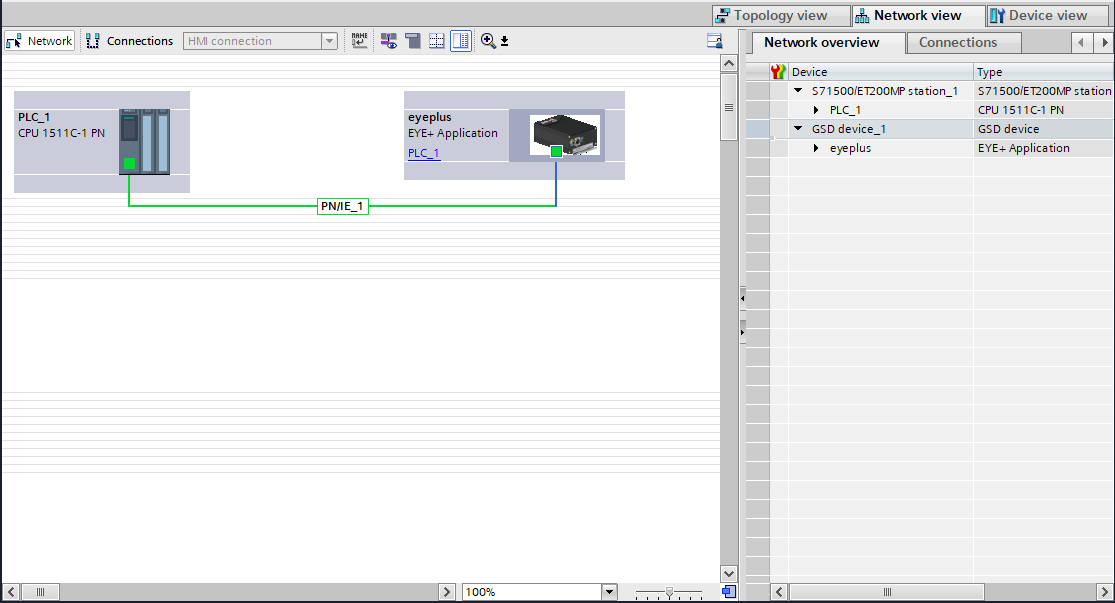

../../../_images/tia_network.png — Fig. 222 EYE+ XTD est connecté à un contrôleur PROFINET.

Après avoir ajouté EYE+ XTD à votre contrôleur PROFINET, double-cliquez sur EYE+ XTD pour ouvrir la vue d’ensemble du périphérique. A partir de là, vous pouvez faire un clic droit sur le périphérique et sélectionner l’outil Online & Diagnostics, qui devrait afficher une page de configuration où vous pouvez sélectionner la sous-page Assign IP address (Attribuer une adresse IP).

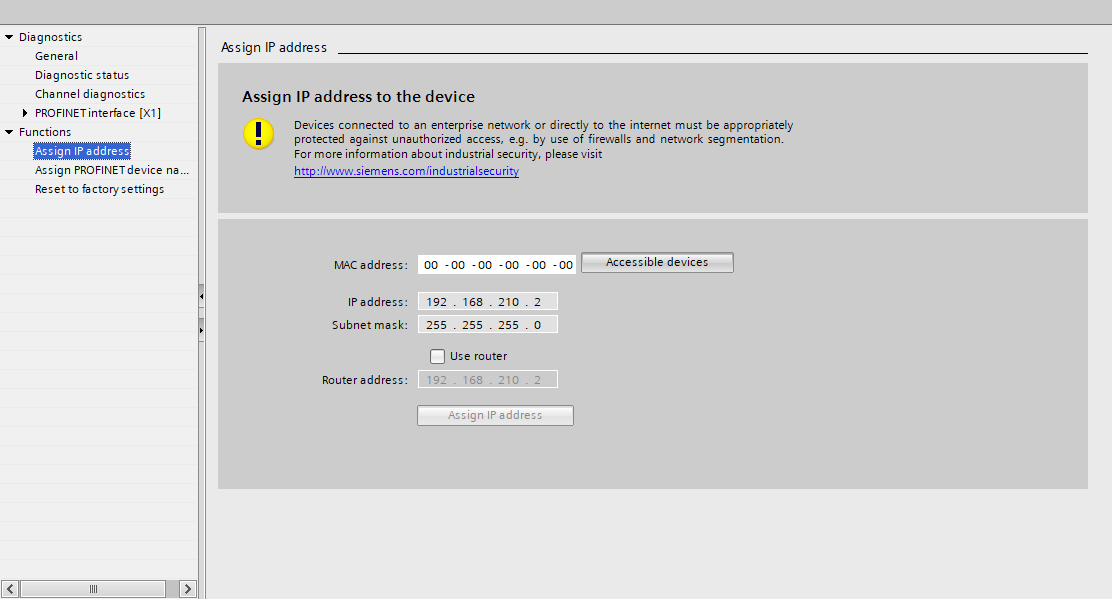

../../../_images/tia_assign_ip.png — Fig. 223 L’outil Online & Diagnostics vous permet d’attribuer une adresse IP à votre module de bus de terrain.

Une fois sur la page d’attribution de l’adresse IP, procédez à la localisation de votre EYE+ XTD sur le réseau en cliquant sur Accessible devices (périphériques accessibles). Cette action ouvre une nouvelle fenêtre dans laquelle vous pouvez localiser tous les périphériques connectés au contrôleur PROFINET. Cliquez sur Start search (démarrer la recherche). Au bout d’un certain temps, votre périphérique devrait être localisé.

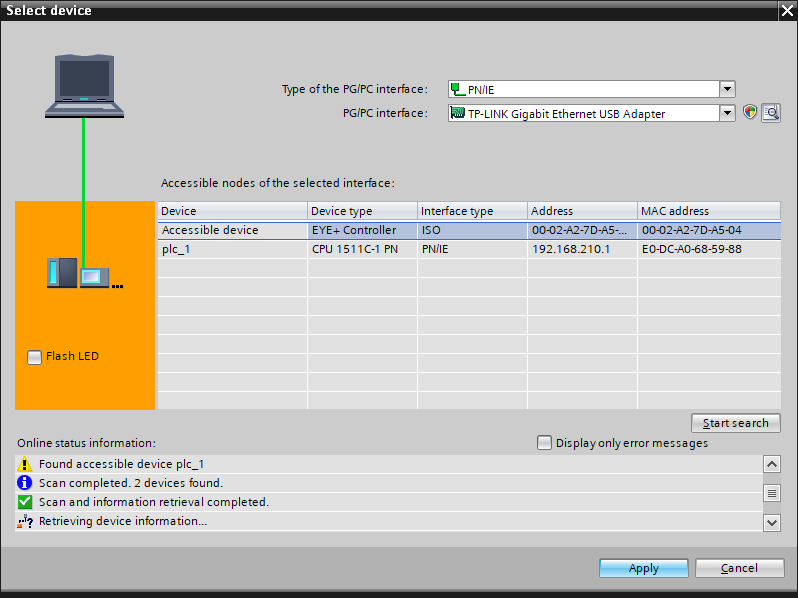

../../../_images/tia_locate.png — Fig. 224 EYE+ XTD est visible dans la fenêtre de sélection de préiphérique (Select device).

Sélectionnez l’EYE+ XTD correct (si vous en avez plusieurs) et cliquez sur Apply (appliquer). Votre EYE+ XTD est maintenant configuré avec l’adresse IP et automatiquement avec un nom de station.

Remarque

Si vous ne voyez aucun EYE+ XTD, assurez-vous que votre EYE+ XTD est correctement connecté au contrôleur PROFINET.
