Kamera und Objektiv

Abmessungen

Die Kamera kann über die vier M3 Montagebohrungen (in Abb. 24 mit M gekennzeichnet) befestigt werden.

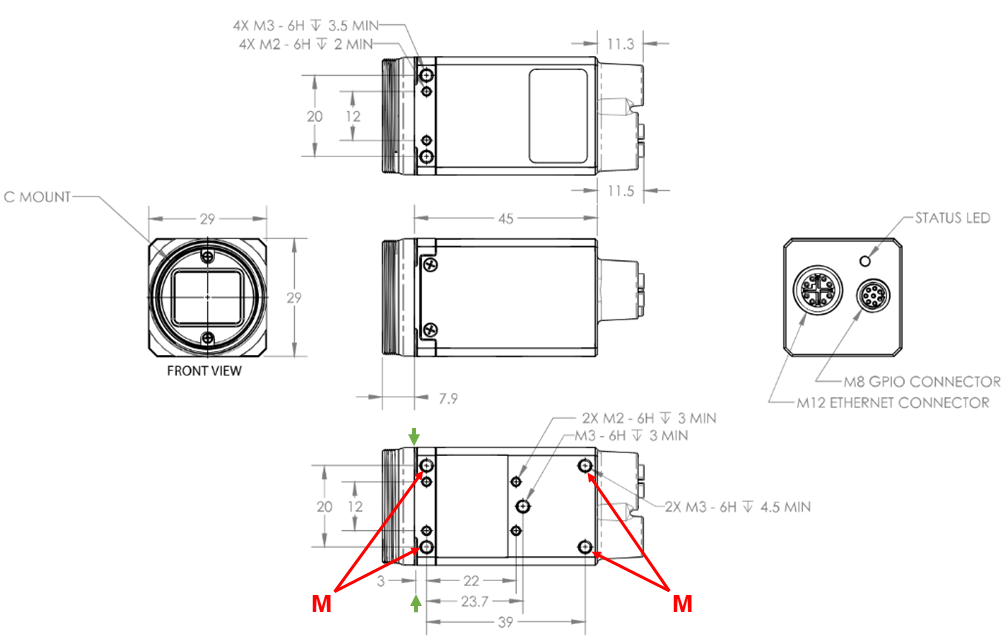

Abb. 24 Abmessungen der Kamera; M = Montagebohrungen

Depending on your working distance, different lenses may be used. Check Beispiele für Arbeitsabstände für verschiedene Sichtfelder und EYE+ XTD Kits and our web configurator for more information.

The main dimensions of the different vision kits (See Abb. 25) are summarized in Tab. 6.

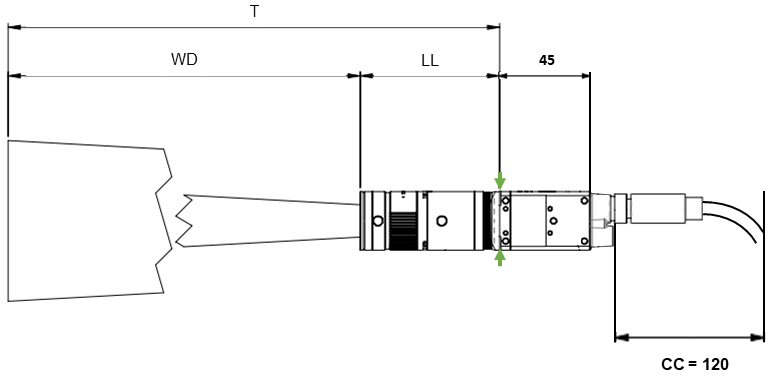

Abb. 25 Abmessungen der Kamera mit angeschlossenem Kabel [mm]; T = Gesamtlänge; WD = Arbeitsabstand; LL = Objektivlänge; CC = Länge Kabelanschluss + Kabelbiegung

Tab. 6 Mechanische Eigenschaften der Kamera

Charakteristik	Wert
Gewicht	67 g
Abmessungen	29 x 29 x 64,4 mm
Lagerungstemperatur	-30°C bis 60°C
Betriebstemperatur	-20°C bis 55°C Umgebungstemperatur
Luftfeuchtigkeit	Betrieb: 20% ~ 80%, relative Luftfeuchtigkeit, nicht kondensierend
Schock und Vibration	DIN EN 60068-2-27, DIN EN 60068-2-64, DIN EN 60068-2-6
Schutzklasse (Ingress Protection)	IP67

Tab. 7 Wichtigste Abmessungen von Kamera und Objektiv

Objektiv	LL: Lens length [1]	T: Gesamtlänge	Gewicht des Objektivs
F75	95 mm	835 mm	0.21 kg
F50	50 mm	1060 mm	0.08 kg
F35	50 mm	1100 mm	0.07 kg
F25	45 mm	1035 mm	0.06 kg
F16	45 mm	985 mm	0.08 kg
F12	45 mm	985 mm	0.09 kg

[1]

Die in dieser Tabelle angegebene Objektivlänge ist die maximal mögliche Länge des Objektivs. Die Länge kann sich ändern, wenn Sie den Fokus einstellen.

Montage der Kamera und des Objektivs

• Packen Sie die Kamera und das Objektiv aus. Das Objektiv ist bereits an der Kamera montiert.

• Befestigen Sie die Kamera anhand der vier M3-Montagelöcher (in Abb. 24 mit M gekennzeichnet).

Positionierung der Kamera

• Die Kamera muss rechtwinklig zum Entnahmebereich und über dessen Mitte platziert werden.

  Wichtig

  Der rechte Winkel zwischen der Kamera und dem Entnahmebereich ist entscheidend für eine genaue Erkennung der Teile. In dieser Phase der Installation muss besonders sorgfältig vorgegangen werden.

• Der Abstand zwischen der Vorderseite des Objektivs und dem Entnahmebereich muss dem Arbeitsabstand entsprechen.

• Stellen Sie sicher, dass das Sichtfeld den Entnahmebereich so eng wie möglich umschliesst, um eine bestmögliche Bildauflösung zu erzielen.

• Das EYE+ XTD Logo der Kamera ist auf der Seite der längsten Seite des Entnahmebereichs ausgerichtet.

Wichtig

Wir empfehlen, die Befestigung der Kamera so auszulegen, dass sie auf den Achsen x, y und z justiert werden kann. Stellen Sie sicher, dass die Position der Kamera mit einem Spielraum von -10 mm/+30 mm auf der z-Achse und -10 mm/+10 mm auf den x und y-Achsen mechanisch justiert werden kann.
