EYE+ XTD Controller

Abmessungen

Der EYE+ XTD Controller kann anhand der beiden Winkel befestigt werden. Alle Masse, die Sie für die Montage des EYE+ XTD Controller in Ihrem Schaltschrank benötigen, finden Sie in Abb. 20.

../../_images/EYEplus_controller_dimensions.png

Abb. 20 Abmessungen des EYE+ XTD Controller und der Montagewinkel

../../_images/power_cable_connector.png

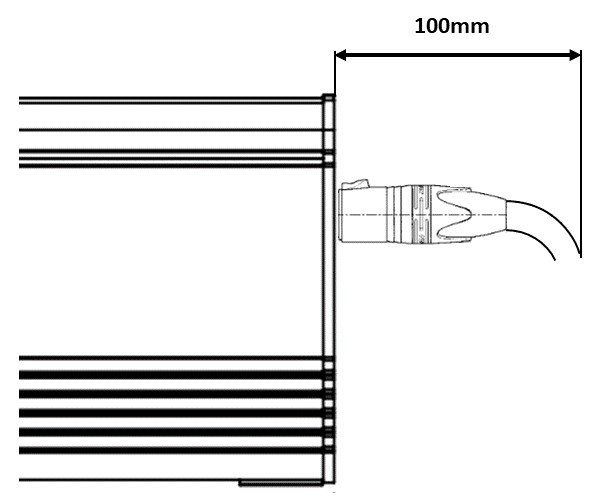

Abb. 21 Abmessungen des Steckverbinders des EYE+ XTD Controller + Kabelbiegung (CC)

Tab. 5 Mechanische Eigenschaften des EYE+ XTD Controller

Charakteristik

Wert

Gewicht

1.26 kg

Abmessungen

187 x 141 x 71 mm

Lagerungstemperatur

+5°C bis 40°C

Betriebstemperatur

+5°C bis 40°C

Luftfeuchtigkeit

Betrieb: 30 % bis 85 %

Schutzklasse (Ingress Protection)

IP30

Montage des EYE+ XTD Controller

  • Packen Sie den EYE+ XTD Controller aus.

  • Befestigen Sie den EYE+ XTD Controller mit vier M4-Schrauben in Ihrem Schaltschrank. Wir empfehlen Ihnen, den EYE+ XTD Controller senkrecht zu montieren und den Schaltschrank zu belüften. Weitere Einzelheiten finden Sie im Abschnitt EYE+ XTD Controller Standardspezifikationen.

../../_images/controller_mounting1.png

Abb. 22 EYE+ XTD Controller Montageschritte 1 und 2

../../_images/controller_mounting2.png

Abb. 23 EYE+ XTD Controller Montageschritte 3 und 4
