Caméra et objectif

Dimensions

La caméra peut être fixée en utilisant les quatre trous de fixation M3 (indiqués par un M à la Fig. 24).

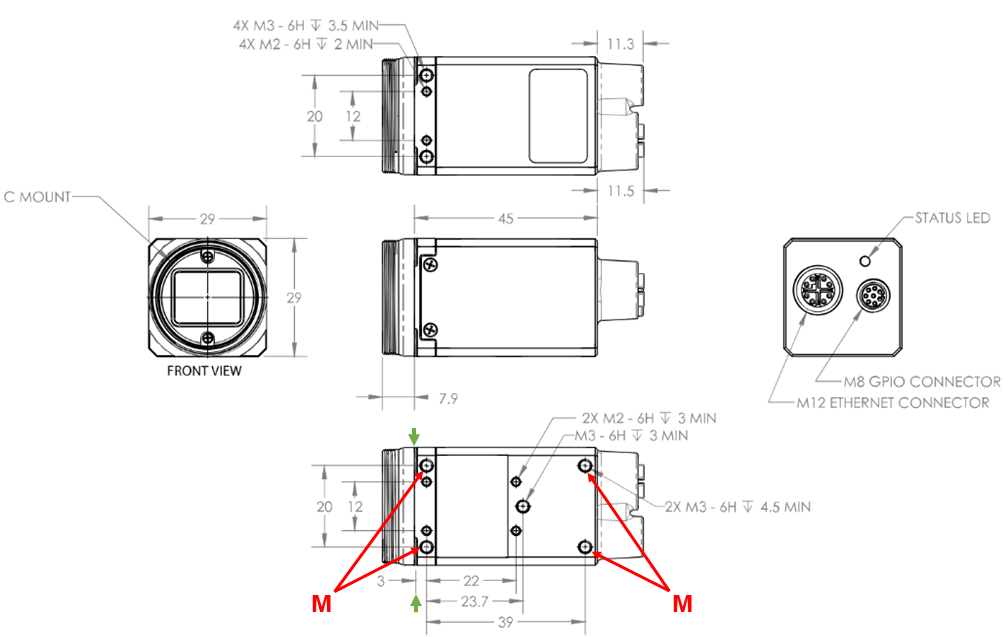

Fig. 24 Dimensions de la caméra ; M = trous de fixation

Depending on your working distance, different lenses may be used. Check Exemples de distances de travail pour différents champs de vision et kits EYE+ XTD and our web configurator for more information.

The main dimensions of the different vision kits (See Fig. 25) are summarized in Tableau 6.

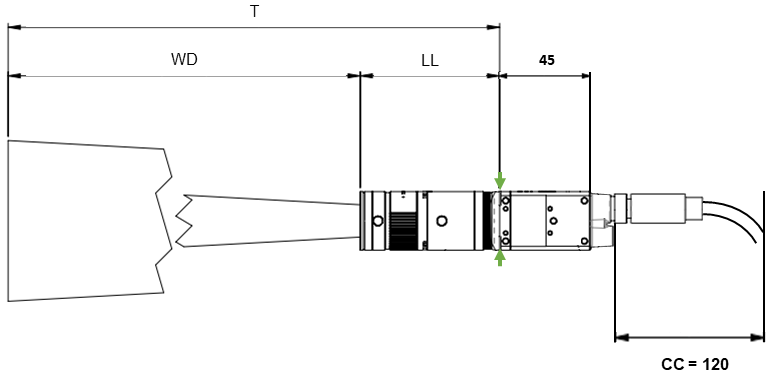

Fig. 25 Dimensions de la caméra avec câble connecté [mm] ; T = Longueur totale ; WD = Distance de travail ; LL = Longueur de l’objectif ; CC = Connecteur de câble + longueur de pliage du câble

Tableau 6 Propriétés mécaniques de la caméra

Caractéristique	Valeur
Poids	67 g
Dimensions	29 x 29 x 64.4 mm
Température d’entreposage	-30 à 60°C
Température de fonctionnement	-20 à 55°C ambiants
Humidité	Fonctionnement : 20% ~ 80%, relative, sans condensation
Chocs et vibrations	DIN EN 60068-2-27, DIN EN 60068-2-64, DIN EN 60068-2-6
Classe de protection (Ingress Protection)	IP67

Tableau 7 Dimensions principales de la caméra et de l’objectif

Objectif	LL: Lens length [1]	T : Longueur totale	Poids de l’objectif
F75	95 mm	835 mm	0.21 kg
F50	50 mm	1060 mm	0.08 kg
F35	50 mm	1100 mm	0.07 kg
F25	45 mm	1035 mm	0.06 kg
F16	45 mm	985 mm	0.08 kg
F12	45 mm	985 mm	0.09 kg

[1]

La longueur de l’objectif indiquée dans ce tableau est la longueur maximale possible de l’objectif. La longueur peut changer lorsque vous réglez la mise au point.

Montage de la caméra et de l’objectif

• Déballez la caméra et l’objectif. L’objectif est déjà monté sur la caméra.

• Fixez la caméra en utilisant les quatre trous de fixation M3 (indiqués par un M à la Fig. 24).

Positionnement de la caméra

• La caméra doit être placée de manière orthogonale à la zone de dégagement et au-dessus de son centre.

  Important

  L’orthogonalité entre la caméra et la zone de dégagement est essentielle pour une détection précise des pièces. Cette étape de l’installation doit donc être exécutée avec un soin particulier.

• La distance entre le devant de l’objectif et la zone de dégagement doit correspondre à la distance de travail.

• Veillez à ce que le champ de vision englobe la zone de dégagement de la manière la plus serrée possible afin de bénéficier de la meilleure résolution d’image possible.

• Le logo EYE+ XTD de la caméra est orienté vers le côté le plus long de la zone de dégagement.

Important

Nous vous recommandons de concevoir la fixation de la caméra de manière à ce qu’elle puisse être réglée sur les axes x, y et z. Assurez-vous que la position de la caméra peut être réglée mécaniquement avec une marge de -10 mm/+30 mm sur l’axe z et de -10 mm/+10 mm sur les axes x et y.
