GPIO
Un connecteur GPIO optionnel est disponible à l’achat si votre application nécessite la connexion d’un éclairage externe autre que celui fourni dans le kit d’éclairage frontal. Lorsque vous fixez le connecteur GPIO, assurez-vous que les deux verrous latéraux sont complètement sécurisés.

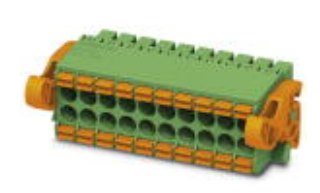

Fig. 29 Connecteur GPIO pour la connexion d’un éclairage externe
Remarque
Pour des instructions détaillées sur la manière de connecter électriquement votre éclairage externe au connecteur GPIO, veuillez vous référer à la section GPIO.
Dimensions

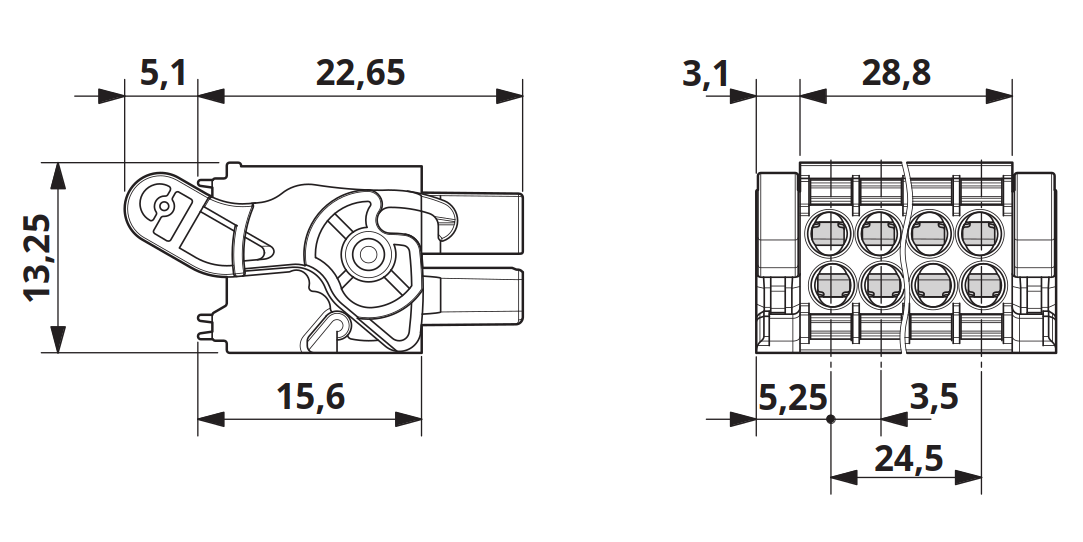

Fig. 30 Dessin mécanique du connecteur GPIO en [mm]
Caractéristique |
Valeur |
|---|---|
Profondeur [mm] |
27.75 |
Hauteur [mm] |
13.25 |
Largeur [mm] |
35 |
Section min. du conducteur [mm²] |
0.2 |
Section max. du conducteur [mm²] |
1.5 |
Section min. AWG du conducteur |
24 |
Section max. AWG du conducteur |
16 |
