Éclairage frontal

Un kit d’éclairage frontal est disponible en option et peut être acheté séparément. Ce kit existe en deux versions : une version courte (longueur de barre de 235 mm) et une version longue (longueur de barre de 435 mm). Choisissez la version appropriée en fonction de la taille de votre zone de dégagement. L’éclairage doit couvrir l’ensemble de la zone de dégagement pour garantir des performances optimales.

Chaque kit comprend :

Deux barres lumineuses de la longueur spécifiée
Un connecteur M12 en T pour relier les deux barres
Deux ou quatre supports de montage articulés, en fonction de la longueur de la barre
Vis et écrous pour le montage

Remarque

Avant de choisir votre kit d’éclairage, veillez à vérifier les informations disponibles dans la section Effet de chaque type d’éclairage.

Barres d’éclairage - 235 mm

Dimensions

Tableau 8 Spécifications des barres d’éclairage de 235 mm
Caractéristique	Valeur
A [mm]	En fonction de l’application
B [°]	-90 à +90
C [mm]	48-99 (en fonction de B)
D [mm]	71.5
Angle d’émission [°]	45
VDC [V]	24
Courant [mA]	3200
Options de couleurs	Rouge, vert, bleu, blanc, infrarouge
Poids [kg]	4.2

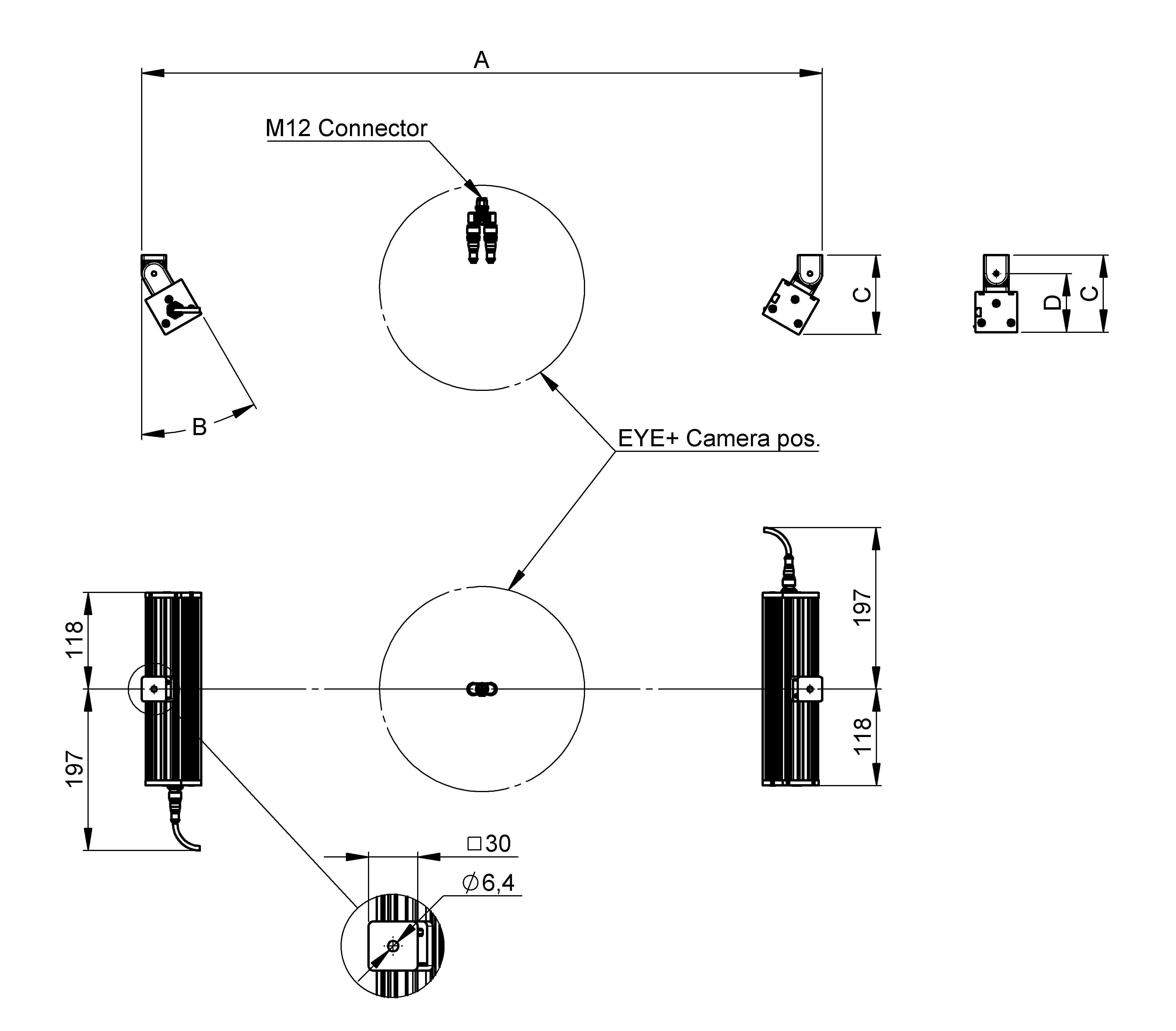

../../_images/bar_lighting_235.png — Fig. 26 Dimensions des barres d’éclairage de 235 mm

Barres d’éclairage - 435 mm

Dimensions

Tableau 9 Spécifications des barres d’éclairage de 435 mm
Caractéristique	Valeur
A [mm]	En fonction de l’application
B [°]	-90 à +90
C [mm]	48-99 (en fonction de B)
D [mm]	71.5
Angle d’émission [°]	45
VDC [V]	24
Courant [mA]	3200
Options de couleurs	Rouge, vert, bleu, blanc, infrarouge
Poids [kg]	5.2

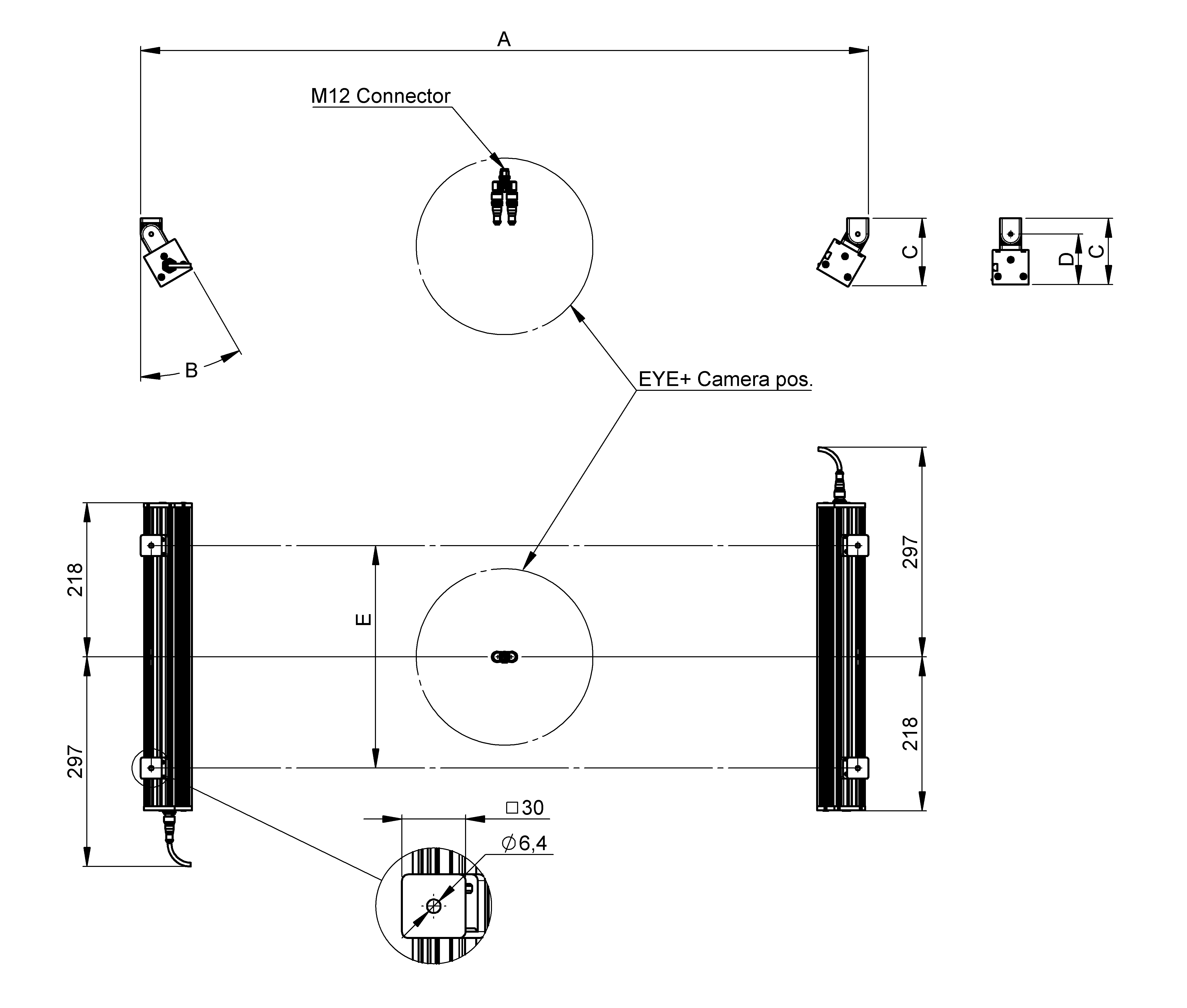

../../_images/bar_lighting_435.png — Fig. 27 Dimensions des barres d’éclairage de 435 mm

Montage de l’éclairage frontal

Bonnes pratiques pour le montage de l’éclairage frontal :

Ajustez la longueur A illustrée dans les Dimensions des barres d’éclairage de 235 mm ou les Dimensions des barres d’éclairage de 435 mm en fonction de votre application spécifique.
L’angle B peut être réglé pour optimiser l’éclairage de la zone de dégagement.
Veillez à ce que les barres d’éclairage soient montées en dehors du champ de vision de la caméra.
Maintenez une distance égale entre la caméra et chaque barre d’éclairage.

Remarque

Si nécessaire, le guide en plastique du support de montage articulé peut être retiré à l’aide d’un tournevis, comme indiqué ci-dessous :

../../_images/bar_light_plastic_guide.png — Fig. 28 Retrait du guide en plastique sur le support de montage
