Les recettes peuvent-elles être utilisées sur d’autres systèmes ?
Introduction
Dans ce qui suit, le système de base fait référence au système sur lequel une recette a été créée, le système cible étant le système sur lequel vous souhaitez importer cette recette.

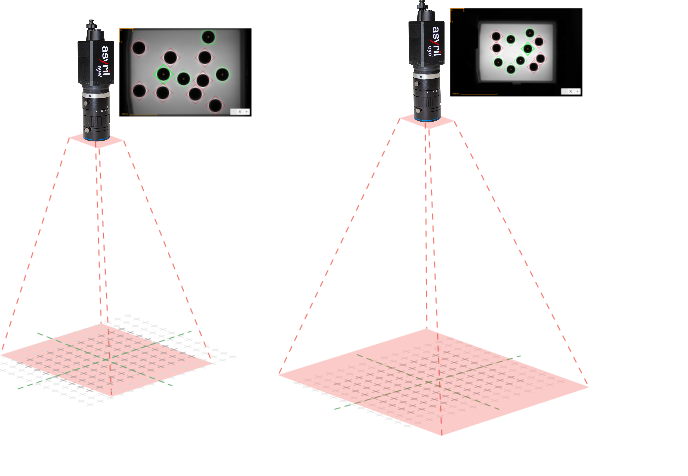

La Fig. 236 montre un exemple dans lequel la position de la caméra par rapport à la zone de dégagement est différente dans le système à droite et dans le système de base à gauche.
Fig. 236 Système de base à gauche, système cible à droite avec la caméra à une distance de travail plus importante.
Important
Les exemples présentés ici sont exagérés afin d’illustrer le fonctionnement du système. Si vous envisagez d’importer une recette sur un autre EYE+ XTD Controller, assurez-vous que les deux systèmes soient aussi semblables que possible.
Important
La caméra et la zone de dégagement doivent toujours être disposés de manière orthogonale. Voir Montage de la caméra pour plus d’informations.
EYE+ XTD prend en charge la transferabilité des recettes entre différentes configurations lorsque le système de base et le système cible sont mécaniquement identiques (même distance de travail, même objectif de caméra, etc.). Par exemple, une recette créée sur un EYE+ XTD Controller (système de base) peut être exportée puis importée sur un autre EYE+ XTD Controller (système cible) sans recréer ou modifier les recettes sur le système cible. Les différences liées au positionnement de la caméra par rapport à la zone de dégagement (distance de travail et centrage) seront prises en compte automatiquement pour garantir un niveau de performance similaire en termes de vision.
Cette fonctionnalité peut être utile lors de la duplication d’une ligne de production / machine, afin réduire le temps de mise en service et d’utiliser les mêmes recettes créées sur la machine d’origine.
Comment cela fonctionne-t-il ?
Lors de l’étape 8. Effectuer la calibration de la vision, les informations suivantes sont calculées et conservées dans la recette à des fins de transferabilité :
Calcul de l’échelle pixel/millimètre ou pixel/pouce ;
Définition de la région d’intérêt (ROI).
En fonction de ces paramètres, EYE+ XTD peut alors adapter les modèles de point et d’angle de prise (y compris les masques).
Les temps d’exposition des images utilisées dans une recette sont les mêmes d’un système à l’autre. Bien qu’EYE+ XTD soit assez résistant aux changements d’éclairage externe, assurez-vous que l’objectif est réglé sur l’ouverture recommandée sur les deux systèmes (voir ouverture de l’objectif) de manière à obtenir les meilleures performances possibles.
Conseil
Pour améliorer encore la robustesse, nous recommandons d’utiliser un filtre passe-bande sur l’objectif de la caméra.
Conseil
Si les résultats de la sélection des candidats ne sont pas satisfaisants sur le système cible, nous recommandons d’acquérir et de classer d’autres candidats.
Cette fonctionnalité est également utile dans le cas où vous devez déplacer votre zone de dégagement par rapport à la caméra (ou l’inverse). Il vous suffit alors d’effectuer à nouveau la configuration de la caméra et toutes les recettes seront automatiquement adaptées à la nouvelle configuration.
Important
La recette importée sur le système cible peut être librement modifiée pour tenir compte des variations spécifiques à ce système. Cela n’aura aucun d’impact sur la recette du système de base . De même, la modification de la recette sur le système de base n’aura pas d’impact sur une recette déjà importée sur un système cible.
