3.1 Paramètres d’acquisition

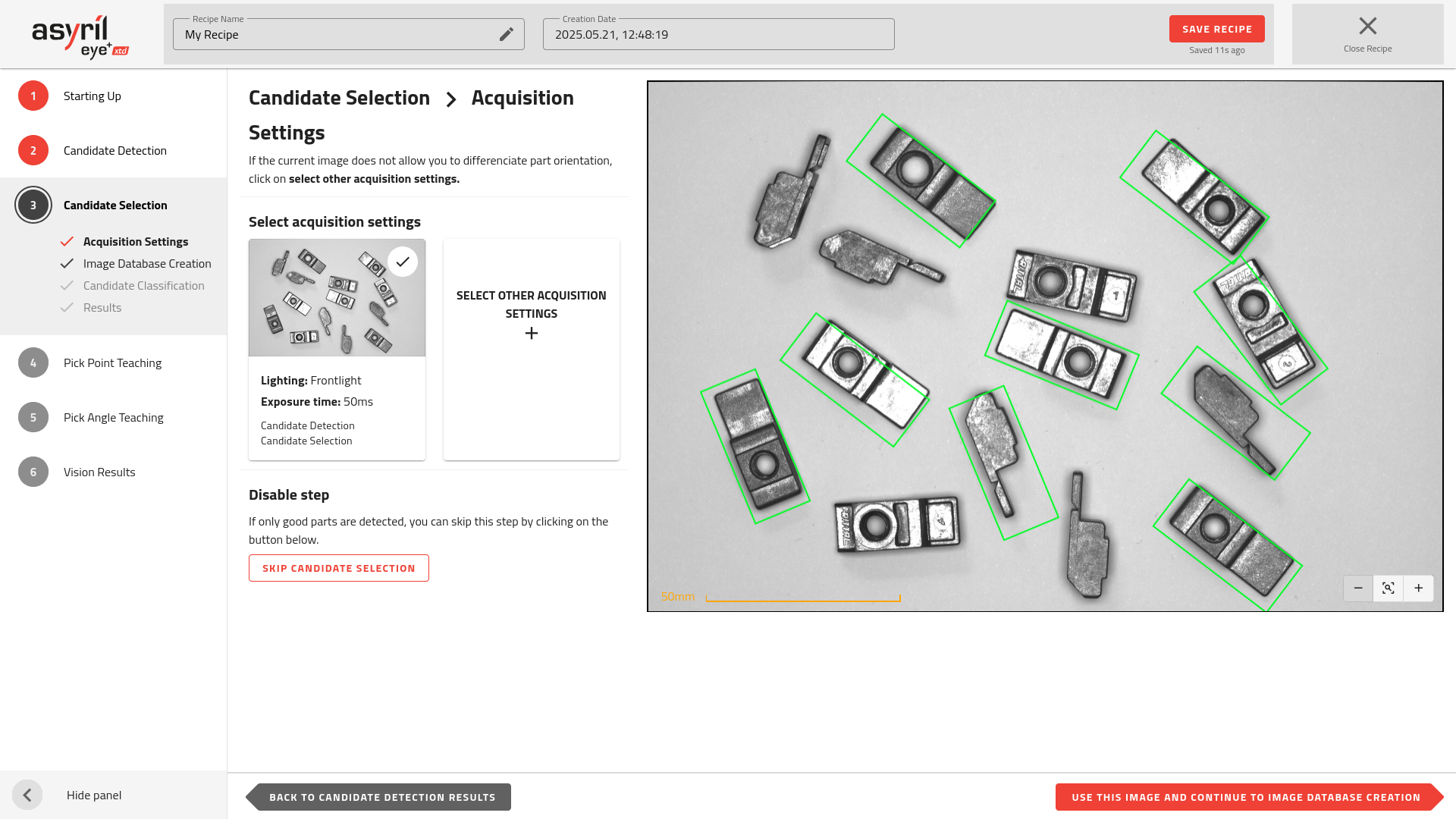

Fig. 70 Sélection des candidats - Paramètres d’acquisition
Vous devez définir les paramètres d’acquisition qui seront utilisés pour la sélection des candidats. Par défaut, les mêmes paramètres sont utilisés que pour l’étape précédente (détection des candidats). Si vous ne pouvez pas déterminer si chaque pièce est un bon ou un mauvais candidat à partir de cette image, vous devez sélectionner d’autres paramètres d’acquisition en cliquant sur le bouton « + ».
Important
Si vous choisissez d’autres paramètres d’acquisition que ceux utilisés pour la détection des candidats, cela nécessitera une capture d’image supplémentaire lors de chaque demande d’analyse lorsque EYE+ XTD est en production. La liste complète des images prises pour chaque analyse d’image est décrite dans la liste des images acquises (Fig. 71).

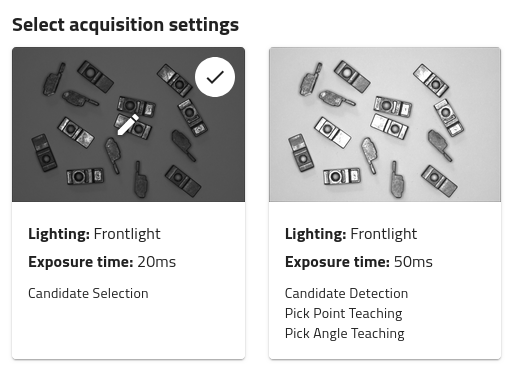

Fig. 71 Liste des images à réaliser pour une analyse d’image (2 images dans cet exemple)
Conseil
Si vous n’avez que des pièces dans l’orientation souhaitée et que vous voulez ignorer cette étape, cliquez sur .
Éclairage frontal
L’éclairage frontal est utilisé lorsque la silhouette ne permet pas de faire la différence entre deux orientations. L’éclairage frontal met en évidence tous les éléments de la face supérieure des pièces.
Dans l’exemple donné à la Fig. 72, la différence entre une bonne ou une mauvaise orientation n’est pas visible sur l’image avec rétroéclairage, alors qu’elle est évidente sur l’image avec éclairage frontal.

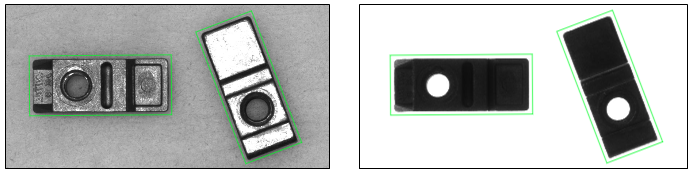

Fig. 72 Images avec éclairage frontal (à gauche) et rétroéclairage (à droite)
Remarque
L’algorithme utilisé pour la sélection des candidats est très sensible à la texture de l’image. C’est pourquoi il est recommandé d’utiliser l’éclairage frontal pour cette étape.
Éclairage externe
Si un éclairage externe est installé, il peut être utilisé pour améliorer la distinction entre les bonnes et les mauvaises pièces. Son efficacité dépend du type d’éclairage installé, ainsi que du matériau et de la texture de vos pièces.
