ホーム

「ホーム」ページは、 EYE+ XTD Studio （図 39 ）にアクセスした時に最初に表示されるページです。このページは２つのエリアに分かれています。

上段エリアは、システムの状態、役立つリソース、そしてサポートの情報を表示しています。下段エリアは、 EYE+ XTD を初めて使用する際のシステムの簡単セットアップができるエリアになります。

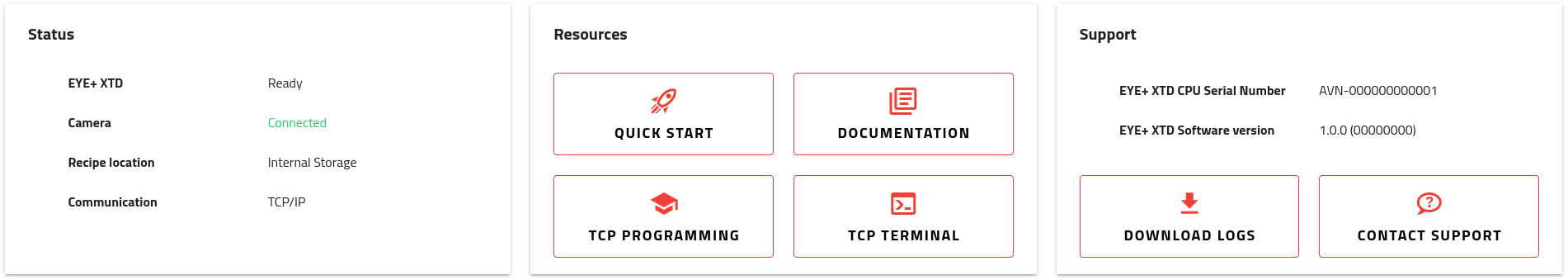

上段エリア

上の段のエリアは、「システム」や「リソース」に関する情報が３つのエリアに分かれ表示されています。

「状態」エリアにはあなたの EYE+ XTD システムに関する重要な情報の概要が表示されています。

Eye+ XTD ：現在の EYE+ XTD の状態を表示しています。可能性のあるシステムの状態に関しての詳細は、 EYE+ XTD の状態を参照してください。
カメラ：ここではカメラが接続されているか否かを表示しています。接続の診断や設定の不具合に役立ちます。トラブルシューティングのガイダンスは、ビジョンを参照してください。
レシピの場所：ここではあなたのレシピがデフォルトで保存またはロードされている場所を表示しています。（デフォルト設定では）ローカルストレージ、またはあなたが設定した場合はリモートストレージがあります。詳細は、リモートストレージを参照してください。
通信：ここではあなたが使用している通信手段が反映されています。 TCP/IP 、または特定のフィールドバスモジュールがあります。

「リソース」エリアには、 EYE+ XTD を使い始めるために役立つコンテンツを提供しています。

このセクションには、万が一サポートが必要な場合に役立つ全ての情報があります。

重要

「お問い合わせ」ボタンをクリックすると、ダイアログが開き、最寄りのサポートセンターの所在地を選択することができます。そうすることで、サポートに必要な情報が入力された新しいメールが送信されます。また、システムログをダウンロードし、同じメールに添付してください。

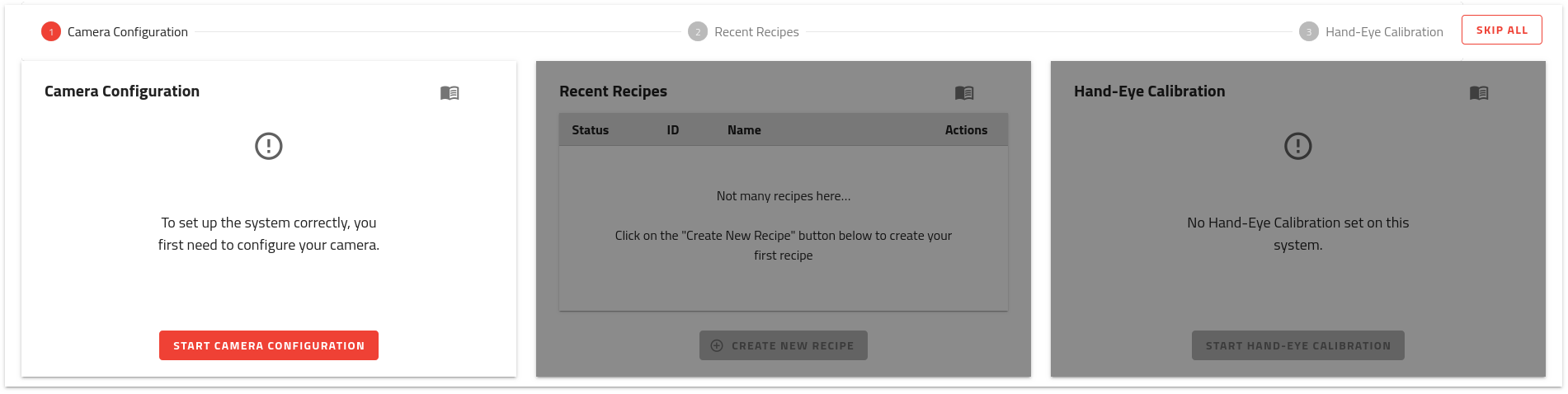

下段のエリアは、初めてのシステムセットアップ時にオンボーディングツールとして使用されます。完了すると、このエリアにはシステムに関する情報が表示されます。

EYE+ XTD Studio でのオンボーディングをサポートするために、３ステップのツールをご用意しています：

【カメラの設定】 カメラの設定ウィザードを開いて直接設定すると、EYE+ XTD システムに必要とされる初期設定をすることができます。
【直近のレシピ】 レシピウィザードを開くと、初めてのレシピを素早く容易に作成することができます。
【ハンドアイキャリブレーション】 ハンドアイキャリブレーションウィザードを開くと、ロボットとカメラの位置合わせを行う手順を案内します。正確な動作のために必要な設定です。

自動運転中に EYE+ XTD で最適な体験をするために、これらの３ステップをお勧めします。

注釈

もしすでに EYE+ XTD に慣れている場合は、すべてスキップするボタンを押してオンボーディングをスキップすることができます。

オンボーディングを完了またはスキップすると、上部のプログレスバーは消えますが、セクションは残ります。これにより、 EYE+ XTD システムの概要を把握することができ、最も重要な機能へのショートカットが容易になります。

注釈

オンラインシミュレーションを使って EYE+ XTD を発見する場合、オンボーディングは物理的な EYE+ XTD システムとは異なります。オンボーディングシミュレーションには3つのステップがあります：
