電気的インターフェース

コントローラは接続されていないといけません：

  • 電源

  • カメラ

さらに、いくつかの別のインターフェースは接続可能です：

  • 自動運転用のロボット、または PLC

  • 設定に使うコンピュータ、または社内ネットワーク

  • フロントライト

../_images/global_connection.png

図 36 EYE+ XTD 全体の配線図

注釈

ニーズに合わせて、各種長さの通信ケーブルをご注文いただけます。

コネクタの概要

コントローラは、両サイドに上記のデバイスに接続するコネクタがあります。

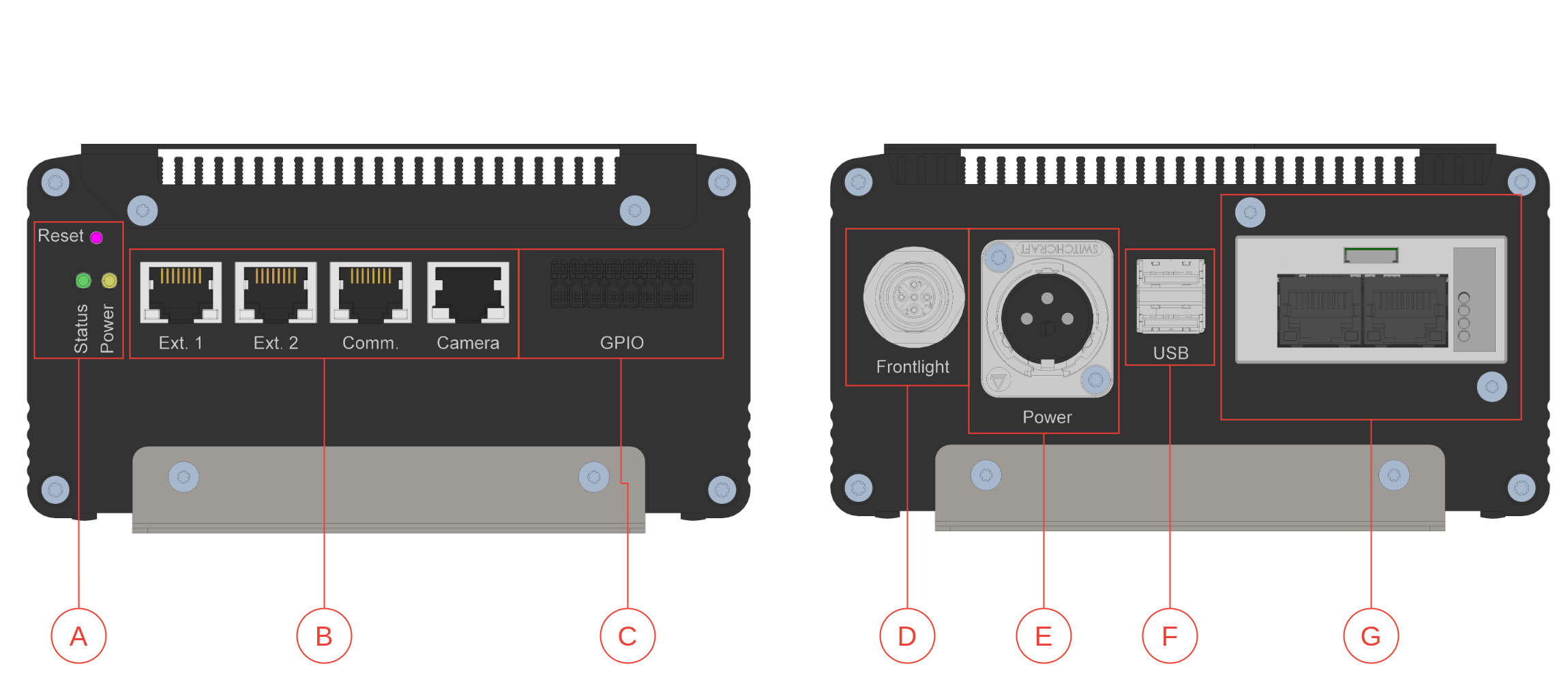

../_images/front_bottom_connections.png

図 37 |コントローラ| 接続

(A) ビジュアル信号 と リセットボタン

(B) イーサーネット接続 RJ45 イーサネットポート

(C) GPIO コネクタ

(D) フロントライト コネクタ

(E) 電源 コネクタ

(F) バックアップを作成する と system_system_restore で使用される USB コネクタ

(G) フィールドバスモジュール オプション

重要

USB コネクタ (F) はバックアップとリストア専用です。これらのポートを外部デバイス（タブレット、PC など）への給電に使用しないでください。この指示に従わないと、 |コントローラ| に永久的な損傷を与える可能性があります。
