ボックス内の梱包内容

EYE+ XTD キットをお受け取りの際に、以下の梱包内容があることを確認してください。

EYE+ XTD キット

• カメラレンズ　１枚

• カメラ（６３０万画素）　１台

• コントローラ　１台

• 電源ケーブル（５m）　１本

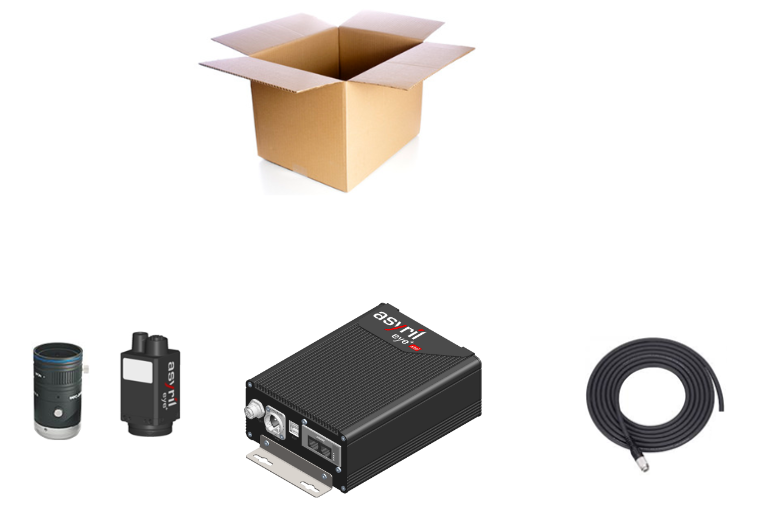

図 2 EYE+ XTD キット

ご使用のキットによっては、光学レンズが画像と異なる場合があります。

EYE+ XTD キットの選択は、動作距離 と、ピッキングエリアをカバーするために必要な視野（FoV）によって決まります。表 3 には、さまざまなピッキングエリアと EYE+ XTD キットの動作距離の例が示されています。

表 3 異なる視野（FoV）と EYE+ XTD キットの動作距離の例

FoV (mm)		WD：動作距離 (mm)
W：幅	L：長さ	F75	F50	F35	F25	F16	F12
50	75	740	500	-	-	-	-
100	150	-	1010	690	480	-	-
150	225	-	1520	1050	740	450	-
200	300	-	-	1400	990	620	450
250	375	-	-	-	1250	780	570
300	450	-	-	-	1500	940	690
350	525	-	-	-	-	1100	810
400	600	-	-	-	-	1270	940
450	675	-	-	-	-	1430	1060
500	750	-	-	-	-	-	1180
550	825	-	-	-	-	-	1310
600	900	-	-	-	-	-	1430

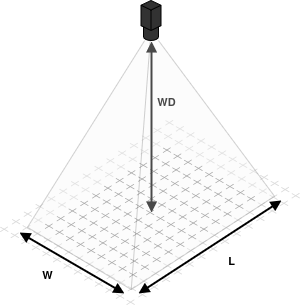

図 3 動作距離と視野（詳細は 表 3 を参照）

表 3 は、ご希望の視野（FOV）と動作距離（WD）に基づいて適切な EYE+ XTD レンズを選択するための推定値を提供します。より正確な数値や機械への適切な組み込みには、対応する EYE+ XTD キットのCADファイル をダウンロードするか、当社の ウェブコンフィギュレーター をご利用ください。

図 4 長動作距離と短動作距離の特徴

長い動作距離 の特徴

• 視差を小さくする

• ロボット用のスペースを広げる

短い動作距離 の特徴

• コンパクトな組み立て

• 必要な照明出力の削減

オプションアイテム

アプリケーションの内容によっては、以下のオプションアイテムが必要になる場合があります。

• カメラ接続用イーサネットケーブル（2m、5m、10m、15m、20m）

• フロントライトキット

• フロントライト用電源ケーブル（2m、5m、10m、15m、20m）

• レンズおよび照明用の 偏光フィルター

• 外付けライト用の GPIO コネクタ

• フィールドバス・モジュール

---

重要

届いた製品がご注文と異なる場合や破損している場合は、受け取り書にサインをしないでください。 至急、 アジリルにお問い合わせ かあなたの販売代理店までご連絡ください。
