例）ロックウェル Studio 5000 Logix デザイナー ®

ここでは、ロックウェル Studio 5000 Logix デザイナー ® バージョン31.00.00 の EtherNet/IP モジュールに EYE+ XTD を簡単に統合する例を紹介します。

前提条件

始める前に、以下のファイルが既にダウンロードされていることを確認してください。

• EYE+ XTD の EtherCAT EDS ファイル（電子データシート）

• Studio 5000 Logix Designer ® サンプルコード

これらのファイルは、 EtherNet/IP ダウンロード からダウンロードできます。

必要なファイルをダウンロードしたら、EDS ハードウェアインストるツールを始めてください。

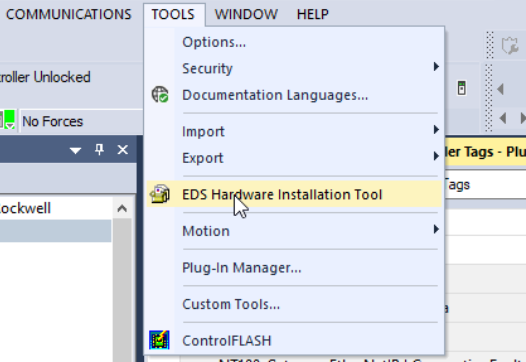

図 208 EDS ハードウェアインスタレーションツールを起動

ロックウェルオートメーションの EDS ウィザードが開きます。「Next（次へ）」をクリックしてください。

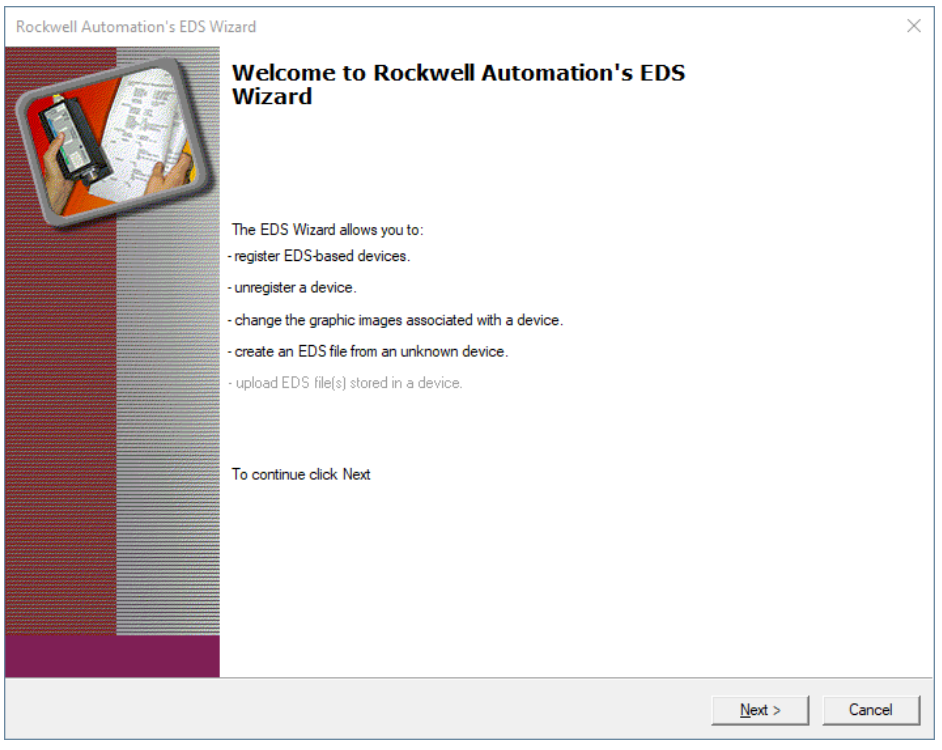

図 209 ロックウェルオートメーションの EDS ウィザード

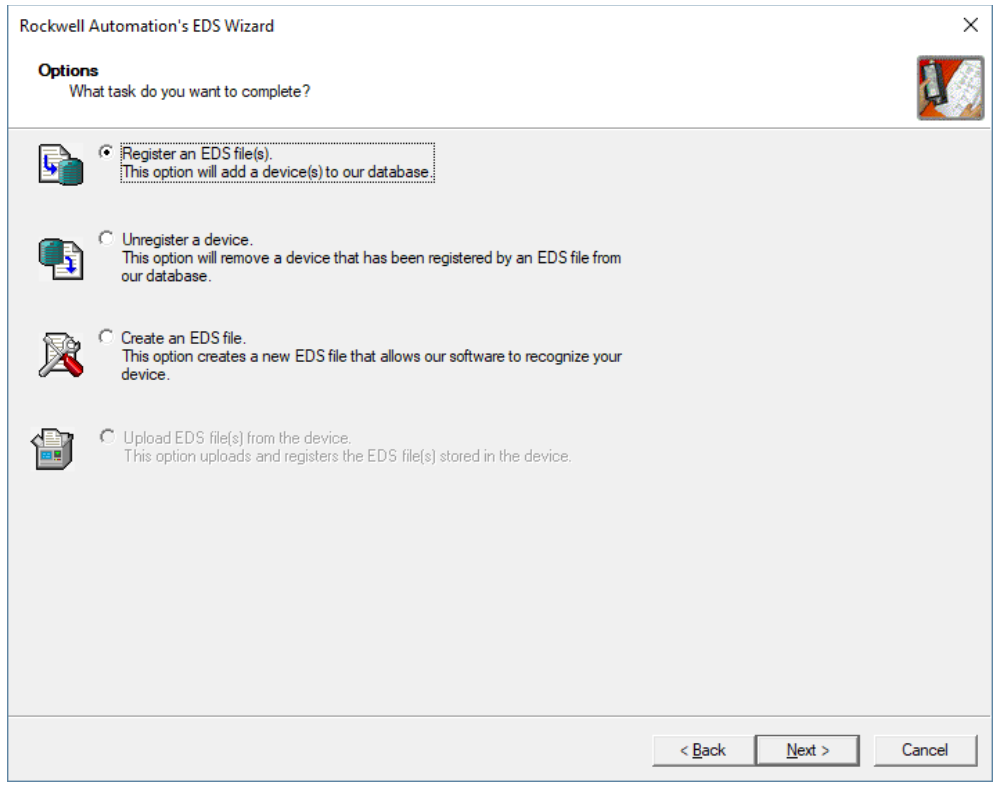

「EDSファイルを登録する（Register）」、そして、「Next（次へ）」をクリックしてください。

図 210 EDS ファイルを登録

EtherNet/IP ダウンロード からダウンロードした EYE+ XTD の EDS ファイルを選んでください。

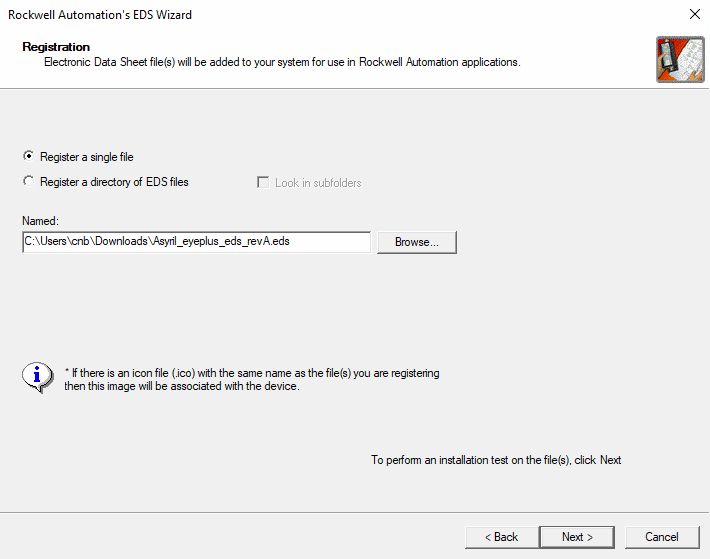

図 211 EYE+ XTD EDS を登録

「Next（次へ）」を４回クリックし、 EYE+ XTD のEDS登録を完了してください。

基本的な統合

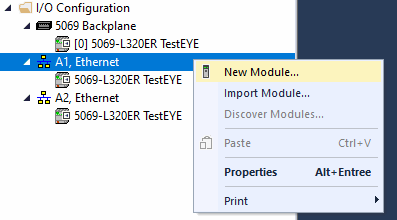

EYE+ XTD の EDSの登録が完了したら、Ethernet ボードを右クリックし、I/O 構成に新しい EYE+ XTD モジュールを追加してください。

図 212 新規モジュールを追加

EYE+ XTD を選び、「作成（Create）」を押してください。

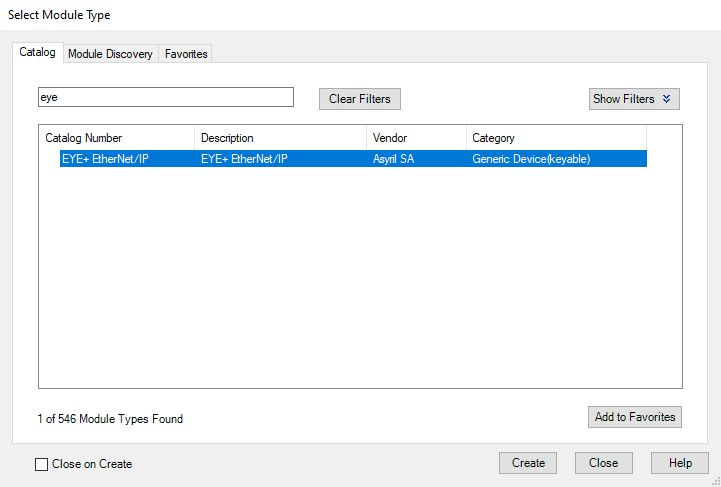

図 213 EYE+ XTD EtherNet/IP モジュールを作成

Logix 5000 のサンプルコードを即機能させるために、モジュール名を Eyeplus に設定して、IP 設定をして下さい。 EYE+ XTD の Ethernet/IP モジュールの初期設定の IP アドレスは、192.168.210.10 です。このアドレスを変更したい場合は、 モジュールの設定 を参照してください。

図 214 名称と IP アドレスを設定

これで、コントローラタグに EYE+ XTD IO が表示されるはずです。オンラインになると、 EyePlus:I.System_State というタグが 128 になり、 準備完了 状態 に対応するはずです。

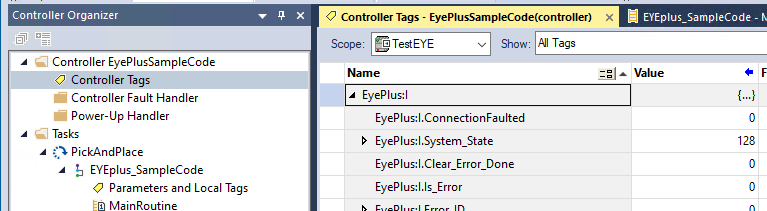

図 215 EYE+ XTD のタグ

新しいタスクを作成、それを選択、そしてコンポーネントをインポートして下さい。

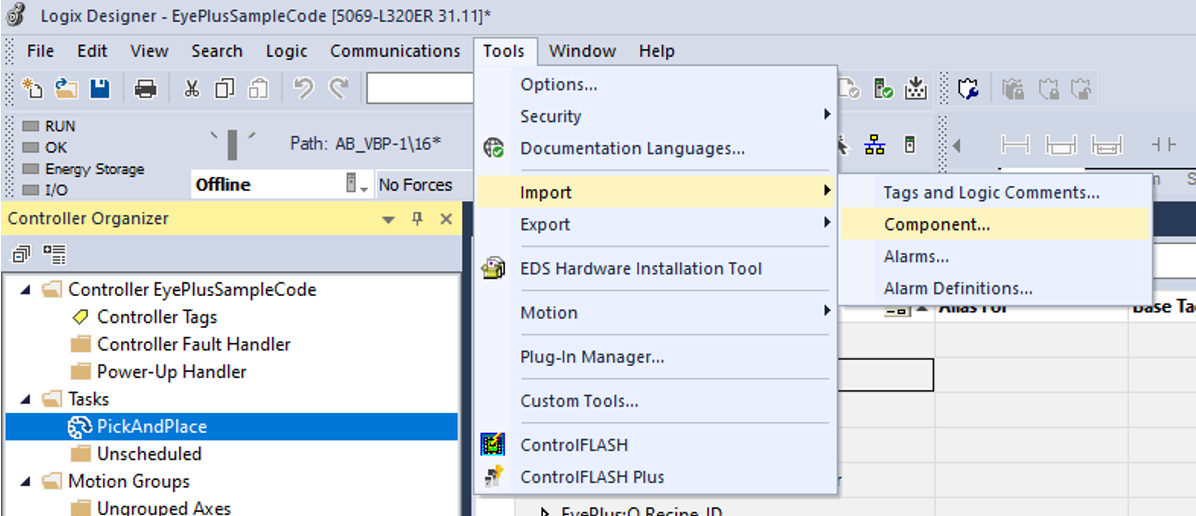

図 216 コンポーネントをインポート

Logix サンプルコードを選択。

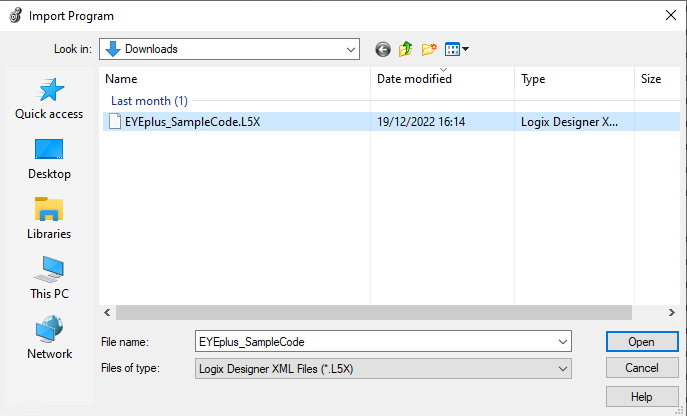

図 217 Logix 5000 サンプルコードを開く

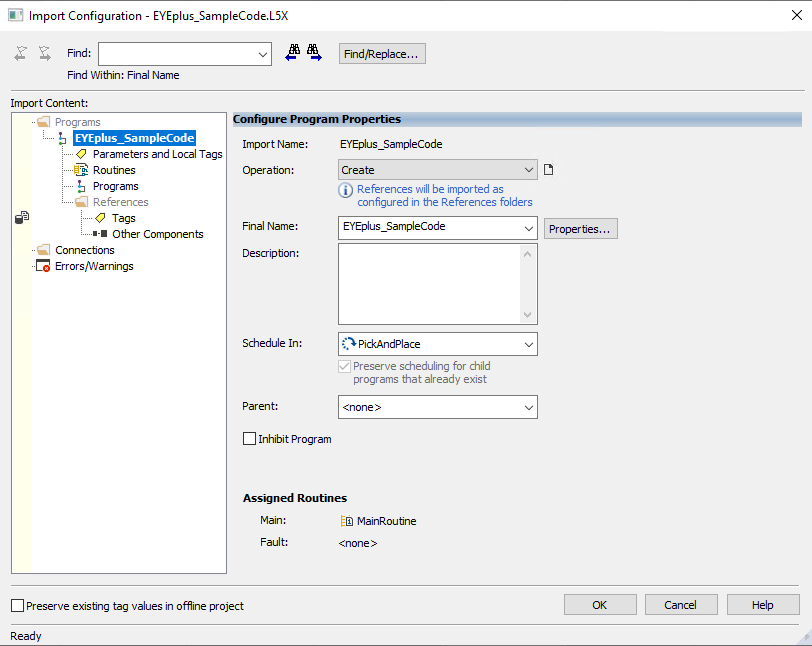

OK をクリックしてインポート設定を有効にする。

図 218 インポート設定

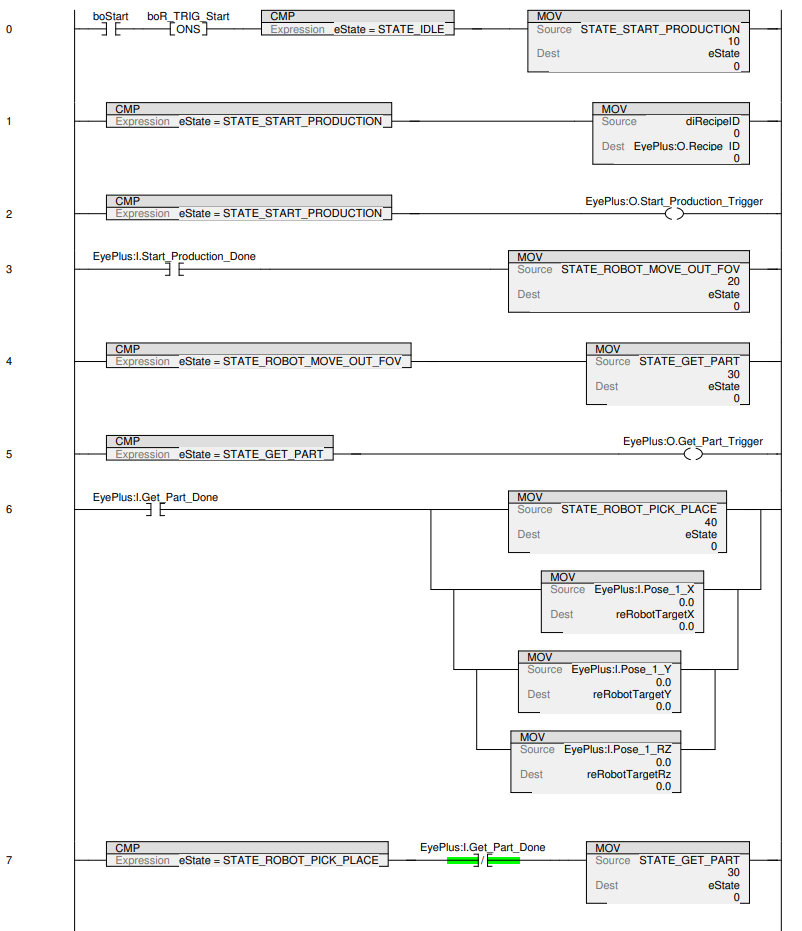

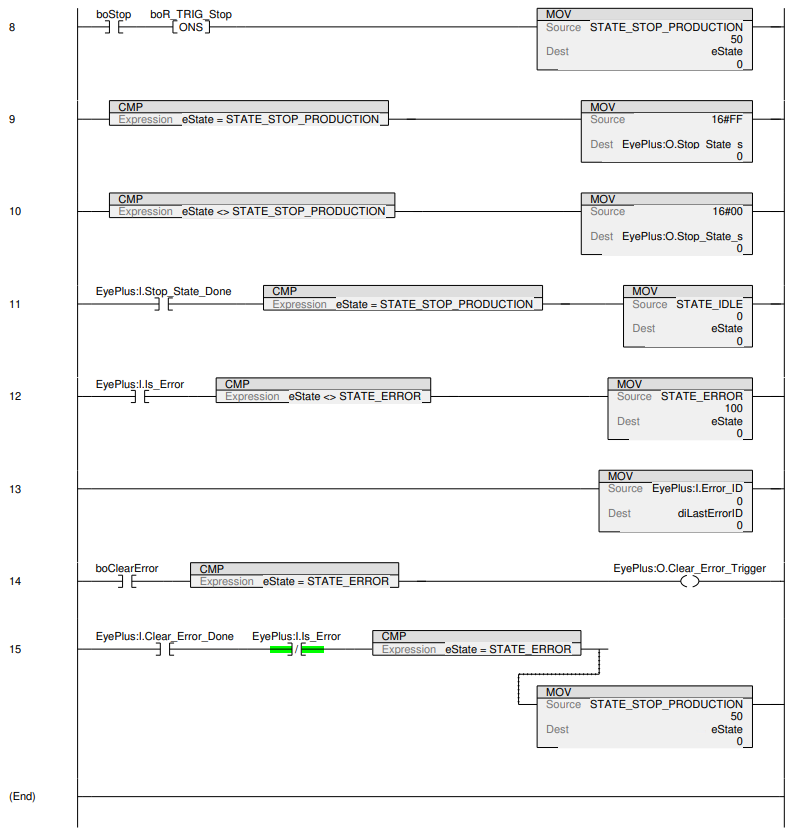

以下のはしご型図表がタスクにインポートされたはずです。 udRecipeID をレシピの ID に設定し、 boStart を Trueに設定すると、以前に EYE+ XTD コントローラで作成したレシピの自動運転を開始することができます。見つかったパーツの座標は reRobotTargetX 、 reRobotTargetY 、 reRobotTargetRz で返されます。
