1.2 Acquisition d’images

Une fois que vous avez placé les pièces sur la plateforme de production, vous pouvez démarrer l’acquisition d’images en cliquant sur DÉMARRER L’ACQUISITION D’IMAGES.

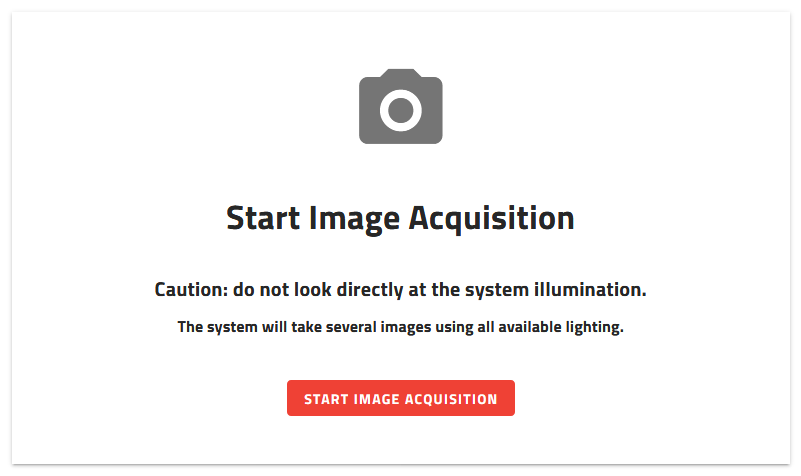

../../../../../_images/starting_up_image_acquisition.png — Fig. 55 Démarrage - Acquisition d’images

EYE+ XTD lancera l’acquisition d’images sur la base des paramètres d’éclairage pour l’acquisition définis. Pour chaque type d’éclairage (éclairage frontal / éclairage externe), EYE+ XTD générera une image pour chaque temps d’exposition spécifié dans la configuration :

Image 1 avec temps d’exposition = Minimum [ms]
Image 2 avec temps d’exposition = Minimum [ms] + Intervalle [ms]
Image 3 avec temps d’exposition = Minimum [ms] + 2x Intervalle [ms]
…
Image n avec temps d’exposition = Maximum [ms]

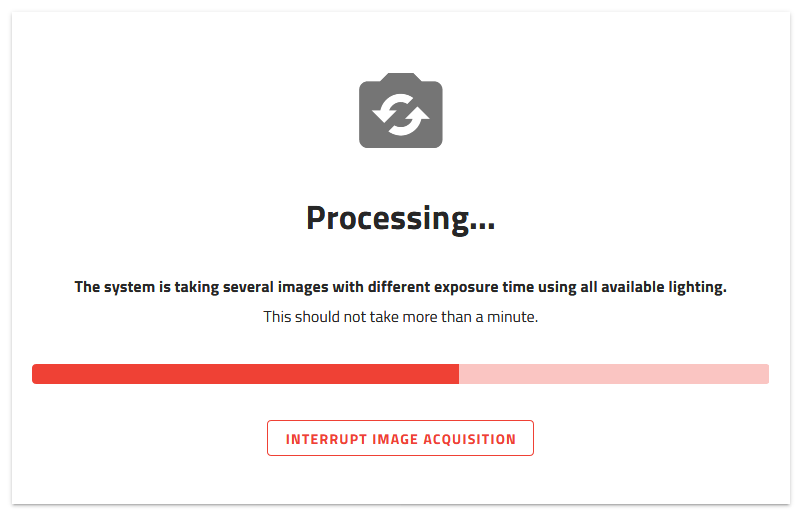

../../../../../_images/starting_up_image_acquiring.png — Fig. 56 Attendez la fin de l’acquisition

../../../../../_images/starting_up_image_acquired.png

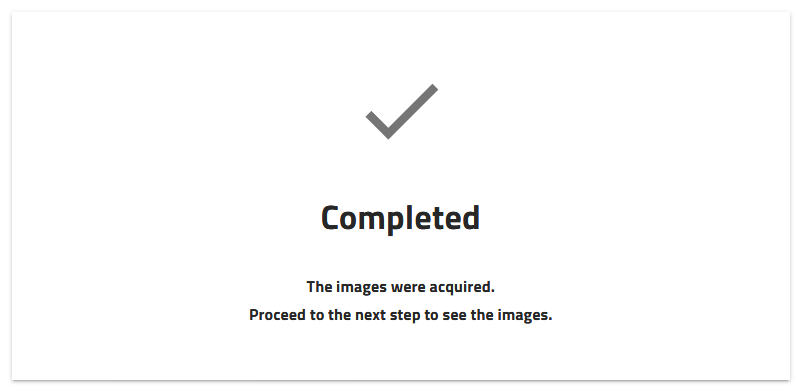

Une fois l’acquisition des images terminée, vous pouvez passer à l’étape suivante pour voir les images prises.
