GPIO

フロントライトのキットで対応できない外付けライトを接続する場合は、オプションの GPIO コネクタを購入できます。GPIO コネクタを取り付ける際は、両側のロックが完全にしっかりと固定されていることを確認してください。

../../_images/gpio_connector.png

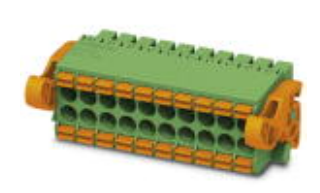

図 29 外付けライト接続用 GPIO コネクタ

注釈

外付けライトを GPIO コネクタに電気的に接続する詳しい手順については、 GPIO を参照してください。

サイズ

../../_images/gpio_connector_size.png

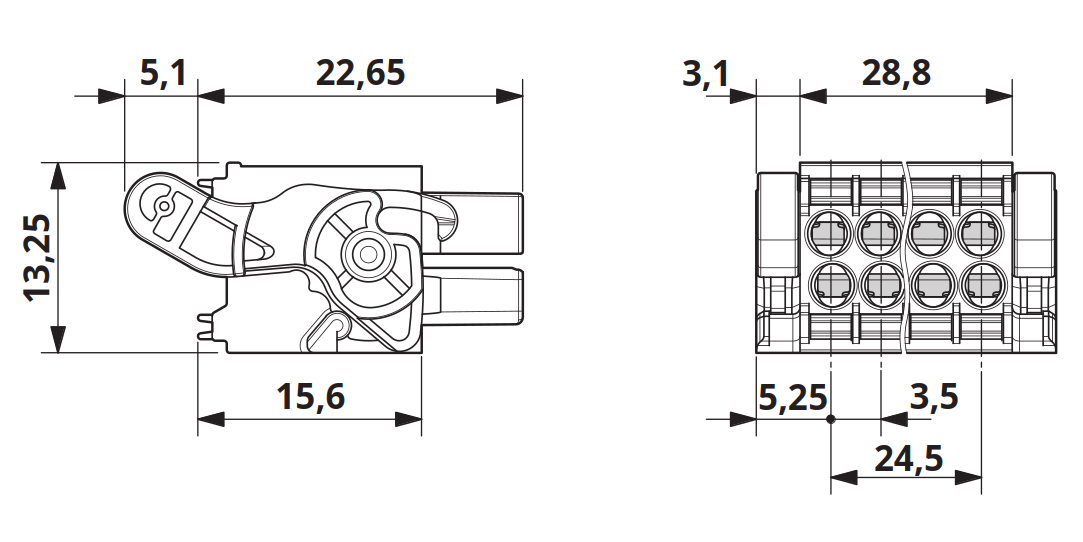

図 30 GPIO コネクタの機械図面 [mm]

表 10 GPIO コネクタ仕様

特徴

値

長さ [mm]

27.75

高さ [mm]

13.25

幅 [mm]

35

導体断面積 最小値 [mm²]

0.2

導体断面積 最大値 [mm²]

1.5

導体断面積 AWG 最小値

24

導体断面積 AWG 最大値

16
