フロントライト

オプションのフロントライトキットは別売りでご購入いただけます。キットは２種類あり、短いバージョン（ バーの長さ235mm ）と長いバージョン（ バー長さ435mm ）からお選びいただけます。ピッキングエリアの大きさに応じて適切なバージョンをお選びください。最適な性能を得るためには、照明がピッキングエリア全体をカバーする必要があります。

各キットには以下が含まれます：

• 指定された長さのライトバー × ２本

• 両方のライトバーを接続するための T 字型 M12 コネクタ × １個

• バーの長さに応じて、２個または４個の可動式取り付けブラケット

• 取り付け用のネジとナット

注釈

ライトキットを選ぶ前に、 knowledge_databased_effect_of_each_type_of_lighting を参照してください。

バー照明 - 235 mm

サイズ

表 8 235 mm ライトバーのスペック

特徴	値
A [mm]	アプリケーションによります
B [°]	-90 〜 +90
C [mm]	48-99（ B による）
D [mm]	71.5
発光角度［°］	45
VDC [V]	24
電流 [mA]	3200
色のオプション	赤色、緑色、青色、白色、赤外線
重量 [kg]	4.2

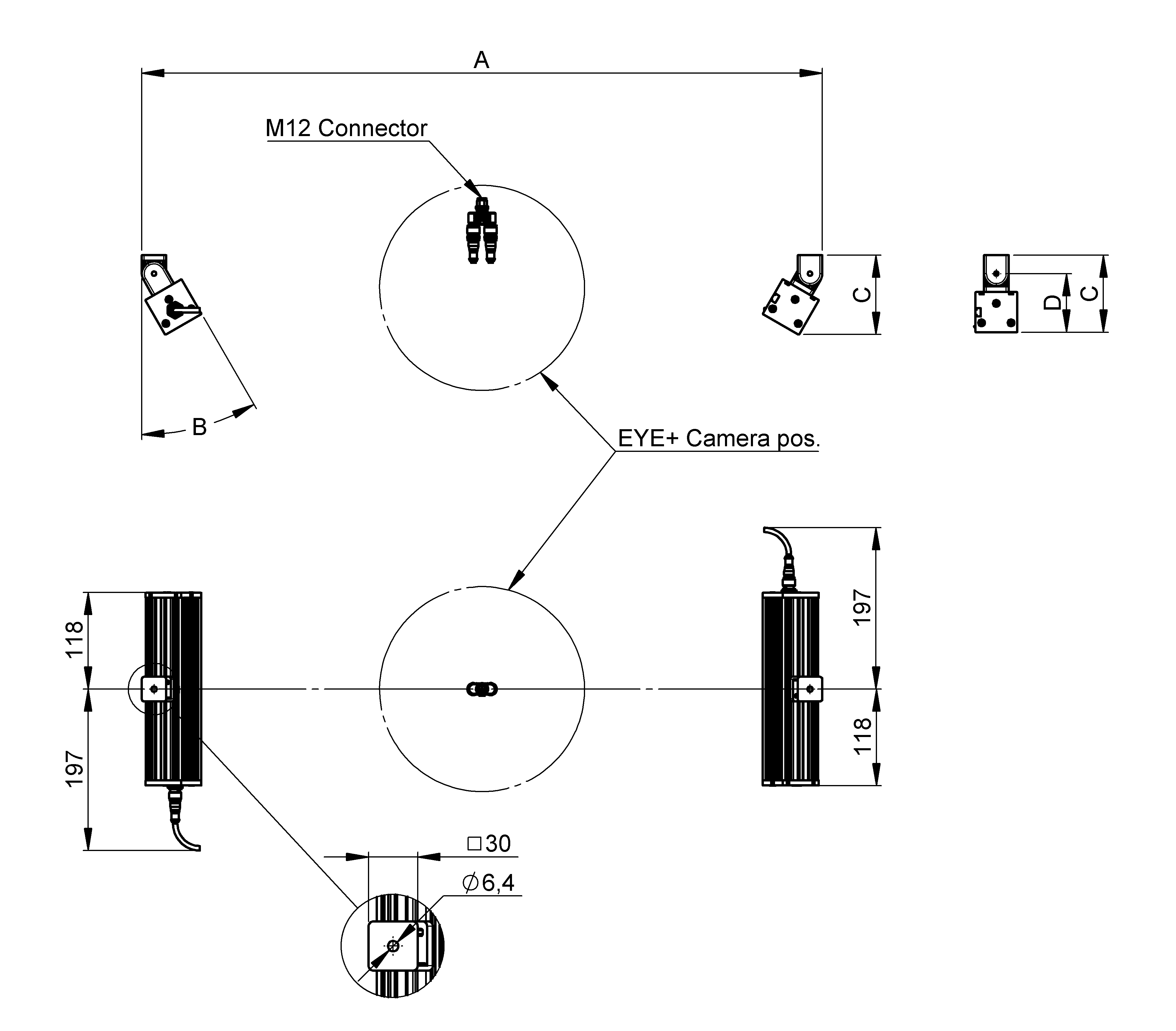

図 26 235 mm ライトバーのサイズ

バー照明 - 435 mm

サイズ

表 9 435 mm ライトバーのスペック

特徴	値
A [mm]	アプリケーションによります
B [°]	-90 〜 +90
C [mm]	48-99（ B による）
D [mm]	71.5
発光角度［°］	45
VDC [V]	24
電流 [mA]	3200
色のオプション	赤色、緑色、青色、白色、赤外線
重量 [kg]	5.2

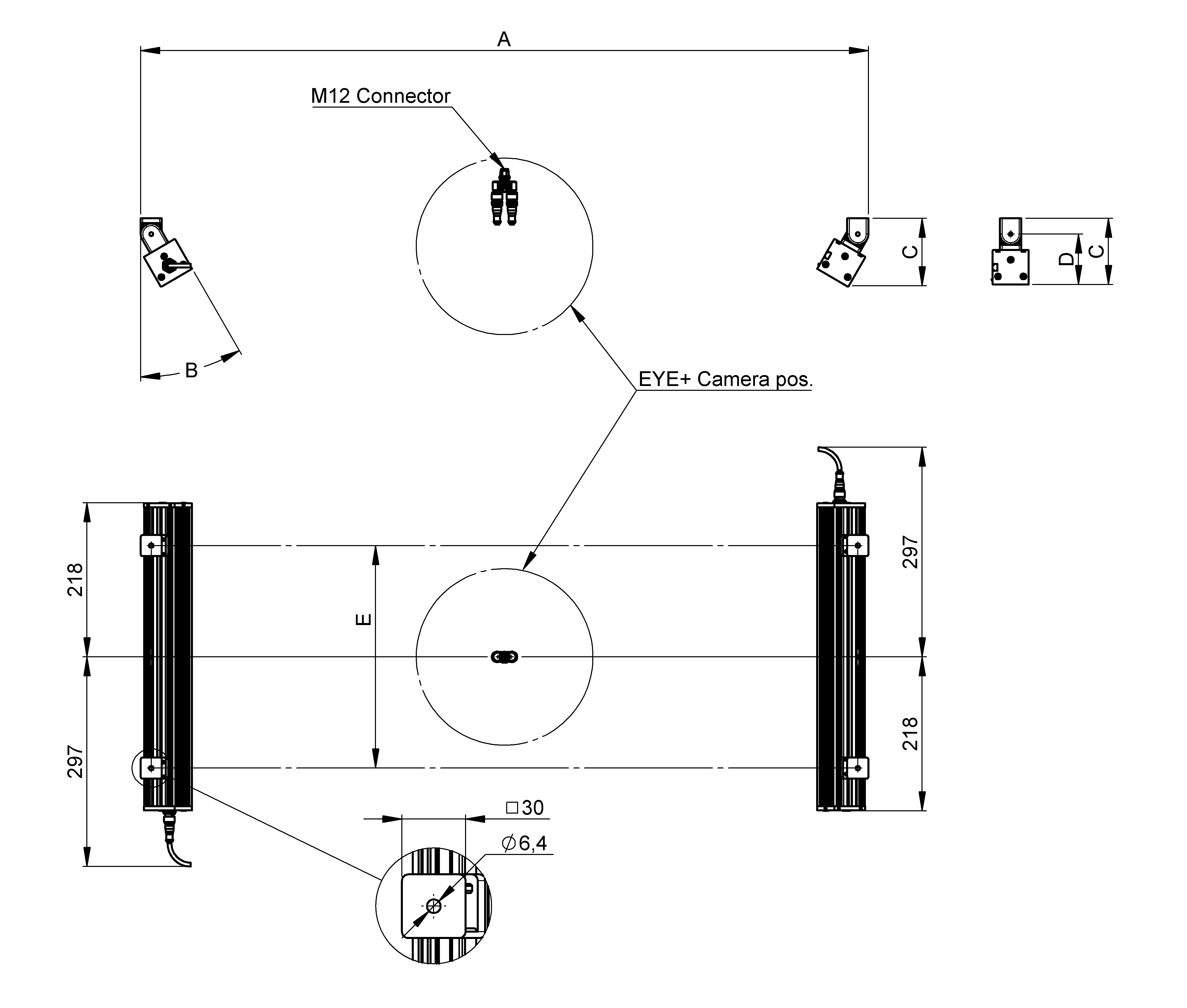

図 27 435 mm ライトバーのサイズ

フロントライトを取り付ける

フロントライト取り付けのベストプラクティス：

• 長さ A は、ご使用の用途に応じて 235 mm ライトバーのサイズ または 435 mm ライトバーのサイズ を参照して調整してください。

• B 角度は、ピッキングエリアの照明を最適化するために調整できます。

• ライトバーはカメラの視野外に取り付けてください。

• カメラと各ライトバーとの距離は均等に保ってください。

注釈

必要に応じて、下図のようにドライバーを使って可動式取り付けブラケットのプラスチックガイドを取り外すことができます：

図 28 取り付けブラケットのプラスチックガイドの取り外す
