１.２ 画像取得

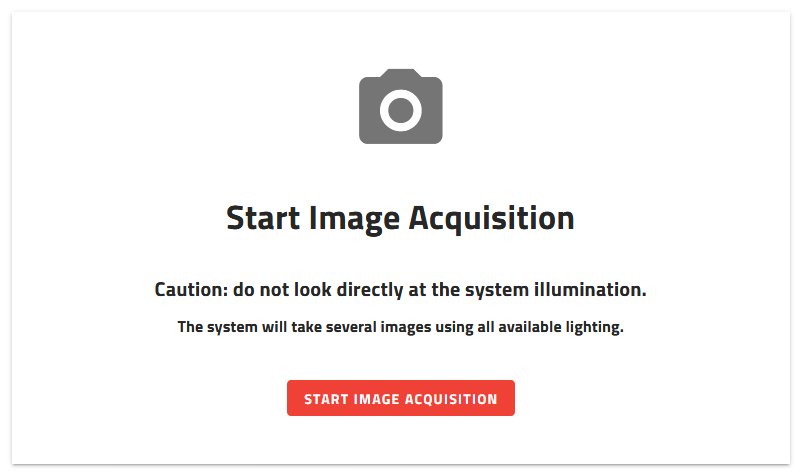

プレート上に部品を配置したら、 をクリックして画像取得を開始します。
図 55 立ち上げ - 画像取得
EYE+ XTD は定義された 画像取得照明の設定 に基づいて画像取得を開始します。照明の種類（フロントライト/外付けライト）ごとに、 EYE+ XTD は設定で指定した露光時間ごとに画像を１枚撮影します：
画像１露光時間＝ 最小 [ms]
画像２露光時間＝ 最小 [ms] ＋ ステップ [ms]
画像３露光時間＝ 最小 [ms] ＋ ２ X ステップ [ms]
...
画像n 露光時間＝ 最大 [ms]

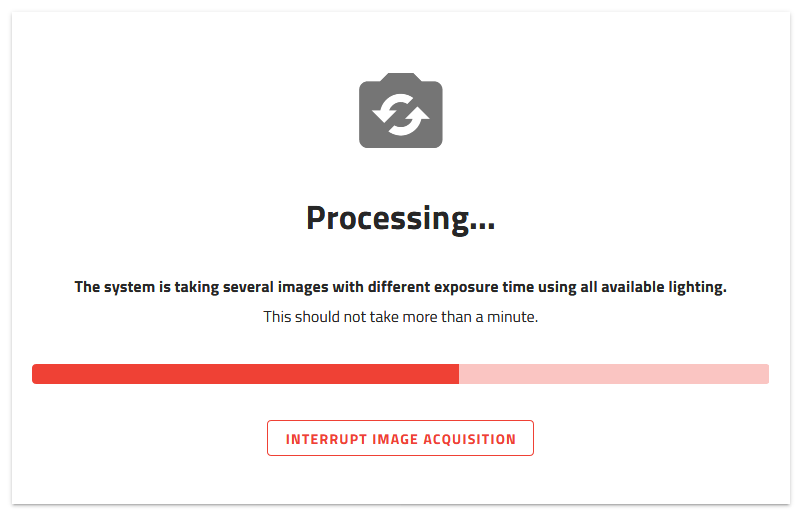

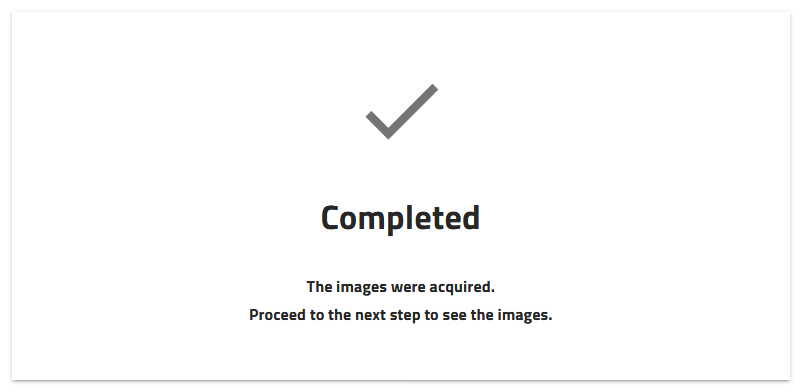

図 56 画像取得中と終了
画像の取得が終了すると、次のステップに進み、取得した画像を確認することができます。
